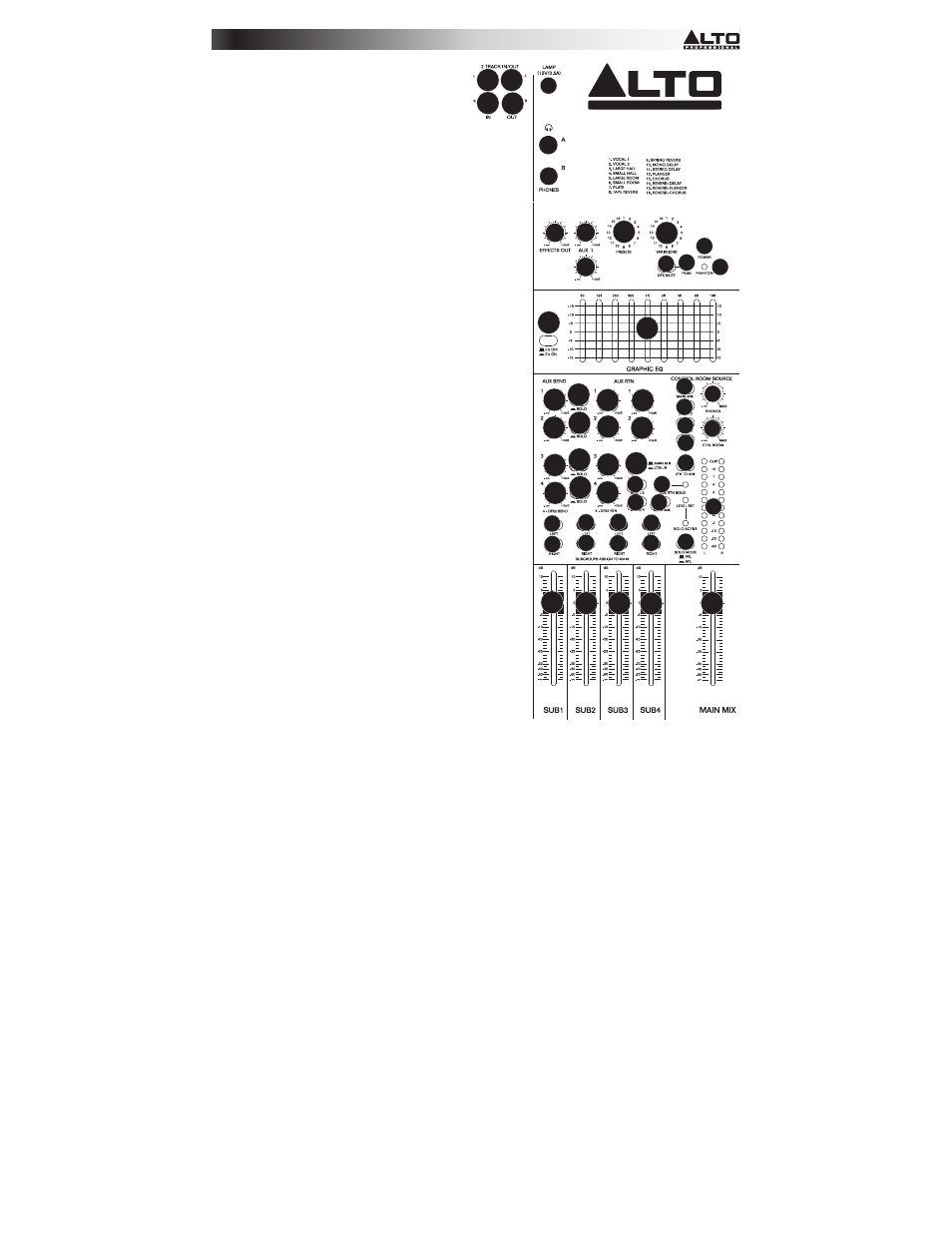

18.
2ENTRANCES-PISTA - Loro possono connettere
questi ingressi con le uscite di una fonte di suono
esterna, Lei usa un Straccale Stereofonico e
commerciale cavo (separatamente disponibilmente).
Loro possono spedire il canale solista (assistenza
della CTRL Stanza Fonte " a 2 TK in " l'interruttore
(la cassa) questo canale) e / o la miscela
(assistenza dei 2TK in interruttore di miscela) di
Main
19.
USCITE 2-TRACK – Si possono collegare queste
uscite agli ingressi di un dispositivo di registrazione
esterno servendosi di un cavo stereo standard RCA
(venduto separatamente).
20.
LAMPADA – Collegare una lampada a collo d'oca
(da 12 V, 0.5 A, non in dotazione) a questo
connettore BNC.
21.
USCITA CUFFIE – Collegate a questa uscita le
vostre cuffie stereo da 1/4”. La manopola PHONES
VOLUME regola il volume.
22.
VOLUME USCITA EFFETTI – Regola il volume
dell'audio inviato dall'uscita DFX dal processore di
effetti del mixer.
23.
AUX 1/2 – Regola il livello dell'audio inviato dalle
uscite del processore di effetti AUX SENDS 1 e 2.
24.
SELETTORE DI EFFETTI – Seleziona l'effetto che il
processore di effetti interno del mixer applicherà ai
vari canali. Ciascun canale può inviare livelli di audio
differenti al processore regolando le relative
manopole FX POST SEND. Si veda la sezione
EFFETTI per la spiegazione relativa agli effetti
disponibili.
25.
SELETTORE DI VARIAZIONI – Seleziona la
quantità di effetti applicata ai vari canali.
26.
FX MUTE – Premere questo tasto per silenziare /
riattivare l'audio degli effetti.
27.
FX PEAK LED – Il LED lampeggia se il segnale
salta. Se ciò dovesse accadere, diminuire
l’impostazione della manopola EFFECTS OUT
(uscita effetti). Quando il processore di effetti è
silenziato, il LED sarà acceso in maniera fissa.
28.
LED DI ALIMENTAZIONE – Si illumina quando il
mixer è acceso.
29.
LED DI ALIMENTAZIONE PHANTOM – Si illumina
quando l'interruttore di ALIMENTAZIONE
PHANTOM è acceso.
30.
EQ ON/OFF – Abilita o disabilita l'EQUALIZZATORE
GRAFICO.
31.
EQUALIZZATORE GRAFICO – Quando
l'interruttore EQ ON/OFF è acceso (premuto), si
possono utilizzare questi comandi per regolare
l'equalizzazione del mix principale.
32.
AUX SENDS VOLUME – Controlla il livello
dell'audio inviato tramite AUX SEND.
33.
AUX SENDS SOLO – Quando questo tasto è
premuto, il segnale audio inviato a AUX SEND sarà
anche convogliato al canale Solo, che diventerà
l'unico audio inviato alle uscite CUFFIE e CTRL. I
MISURATORI A LED mostreranno a loro volta a
display i livelli dell'audio, che sono controllati dalle
manopole volume PHONES e CTRL ROOM.
34.
AUX RTN VOLUME – Controlla il livello dell'audio inviato agli ingressi AUX RTN.
35.
VOLUME AUX RTN TO AUX SEND – Controlla il livello audio inviato dagli ingressi AUX RTN al canale Aux.
36.
INTERRUTTORE DI CONVOGLIAMENTO AUX RTN 3 – Seleziona se l'audio AUX RTN 3 viene convogliato al mix
CTRL ROOM (quando il pulsante è premuto) o al main mix (quando il pulsante è sollevato).
37.
INTERRUTTORI DI CONVOGLIAMENTO AUX RTN 4 – Quando questi tasti sono premuti, l'audio AUX RTN 4 sarà
convogliato ai Subgroup 1 e 2, Subgroup 3 e 4, e/o al mix principale.
38.
AUX RTN SOLO – Quando viene premuto questo tasto, tutto l'audio AUX RTN si sentirà nel canale Solo, che diventerà
l'unico audio inviato alle uscite CUFFIE e CTRL. I MISURATORI A LED mostreranno a loro volta a display i livelli
dell'audio, che sono controllati dalle manopole volume PHONES e CTRL ROOM.
39.
SUBGROUPS ASSIGN TO MAIN – Servirsi di questi tasti per assegnare i canali di sinistra e di destra di ciascun
sottogruppo al main mix. Quando viene premuto un pulsante, tale canale viene convogliato al main mix.
40.
VOLUME SOTTOGRUPPI – Servirsi di questi fader per regolare i livelli di volume di ciascun sottogruppo. L'audio dei
sottogruppi verrà inviato dalle rispettive uscite SUBGROUP. Quando un sottogruppo presenta uno dei pulsanti ASSIGN
TO MAIN premuto, il relativo audio verrà a sua volta inviato al main mix.
