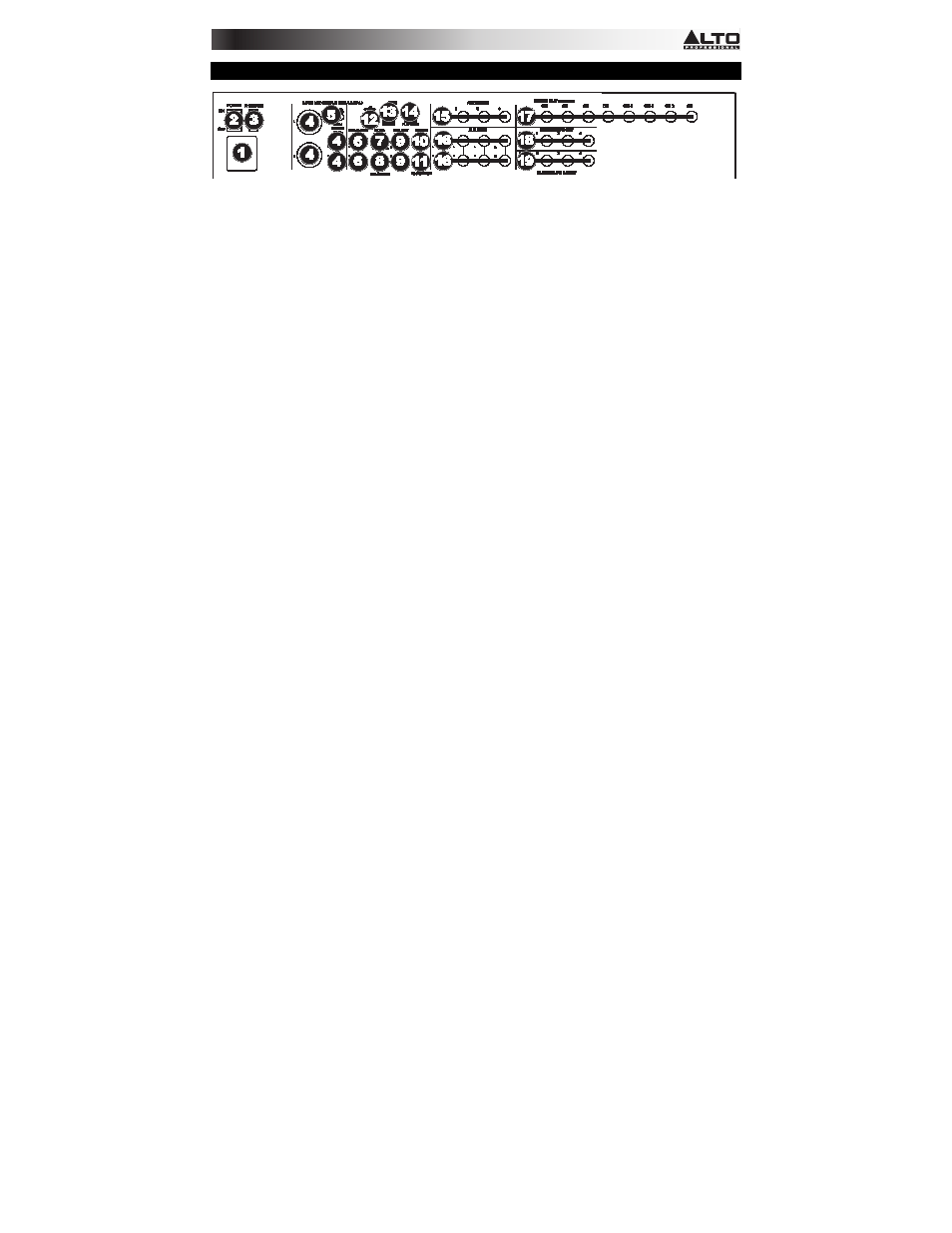

CARACTERÍSTICAS DEL PANEL TRASERO
1 5 6 7 8
1.
ENTRADA DE ALIMENTACIÓN - Use el adaptador de alimentación incluido para conectar el mezclador a un
tomacorriente alimentado. Con la alimentación eléctrica desconectada, enchufe la fuente de alimentación al mezclador
primero, y luego al tomacorriente.
2. INTERRUPTOR DE ENCENDIDO – Enciende y apaga el mezclador. Encienda el mezclador después de desconectar
todos los dispositivos de entrada y antes de encender los amplificadores. Apague los amplificadores antes de apagar el
mezclador.
3. ALIMENTACIÓN FANTASMA – Se utiliza para activar y desactivar la alimentación fantasma. Cuando se activa, la
alimentación fantasma suministra +48 V a las entradas de micrófono XLR. Tenga en cuenta que la mayoría de los
micrófonos dinámicos no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador
la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.
4. SALIDAS DE MEZCLA PRINCIPAL – Use cables estándar TRS de 1/4" y XLR para conectar estas salidas al sistema
de amplificador o altavoces. El nivel de estas salidas se controla con la perilla de VOLUMEN MAESTRO.
5. NIVEL DE SALIDA PRINCIPAL – Use este botón para adaptar el nivel de entrada apropiado de un dispositivo
conectado a las SALIDAS DE MEZCLA PRINCIPAL. Cuando este botón está presionado, la mezcla principal se reduce
en 30 dB. Cuando este botón está levantado, la mezcla principal se refuerza en 4 dB.
6. INSERCIÓN PINCIPAL – Use cables TRS de 1/4" estándar para conectar estos conectores a procesadores externos
(como compresores, limitadores, ecualizadores externos, etc.). El audio que sale por estos conectores se toma
después del ecualizador. El audio vuelve a estos conectores antes del FADER DE MEZCLA PRINCIPAL.
7. VOLUMEN DE SALIDA MONO – Se utiliza para controla el nivel de la SALIDA MONO.
8. SALIDA MONO – Esta salida es una versión mono sumada del audio que sale por las SALIDAS DE MEZCLA
PRINCIPAL. Use un cable TS de 1/4" estándar para conectar este conector a un dispositivo externo (como un monitor,
dispositivo de grabación, etc.).
9. SALIDAS PARA CONTROL – Use cables estándar TRS de 1/4" para conectar estas salidas al sistema de amplificador
o monitores. El nivel de estas salidas se controla mediante la perilla VOLUMEN DE SALA DE CONTROL.
10. SALIDA DFX – Esta salida envía audio desde el procesador de efectos del mezclador. Use un cable TS de 1/4"
estándar para conectar este conector a un dispositivo externo (como un monitor, dispositivo de grabación, etc.). Ajuste
el nivel del audio con la perilla de SALIDA DE EFECTOS.
11. INTERRUPTOR DE PEDAL – Cuando se conecta a este conector un interruptor de pedal de tipo de enganche con un
cable TRS de 1/4", se puede usar para silenciar/anular el silenciamiento del procesador de efectos del mezclador.
12. PUERTO USB – Use un cable USB estándar para conectar el mezclador a la computadora. Por este puerto se puede
enviar o recibir distintas clases de audio por la conexión USB, dependiendo de la posición de los conmutadores de
GRABACIÓN POR USB y REPRODUCCIÓN POR USB.
13. GRABACIÓN POR USB – Cuando se conecta una computadora al PUERTO USB del mezclador, es posible enviar
audio desde el mezclador a la computadora para grabación. Coloque este conmutador en "SUB1/2" para grabar el
audio enviado desde las SALIDAS DE SUBGRUPOS 1 y 2. Colóquelo en "MAIN MIX" (Mezcla principal) para enviar la
mezcla principal a la computadora.
14. REPRODUCCIÓN POR USB – Cuando se conecta una computadora al PUERTO USB del mezclador, es posible enviar
audio de la computadora al mezclador. Coloque este conmutador en "CH15/16" para enviarlo a los canales 15/16.
(Asegúrese de que el SELECTOR DE ENTRADA del canal 15/16 esté colocado en "USB.") Coloque el conmutador en
"MAIN MIX" para enviarlo directamente a la mezcla principal.
15. ENVÍO AUXILIAR – Use cables TRS de 1/4" para conectar estas salidas a las entradas de un amplificador o monitor
activo externo. Es posible ajustar estos niveles con las perillas de VOLUMEN DE ENVÍO AUXILIAR a fin de crear una
mezcla de monitor personalizada para los músicos en el escenario.
16. RETORNO AUXILIAR – Conecte a estas entradas las salidas de un dispositivo externo con cables mono de 1/4". Esta
entrada se usa habitualmente para dispositivos de efectos externos pero también se puede usar como canal de entrada
adicional para sintetizadores, cajas de ritmo, etc. Si su fuente es mono, enchúfela en el conector izquierdo y se
escuchará en ambos lados, izquierdo y derecho.
17. SALIDA DIRECTA – Use cables TS de 1/4" estándar para conectar cualquiera de estas salidas a un dispositivo externo
para grabar, monitorear, etc., cada canal individual.
18. SALIDA DE SUBGRUPOS – Use cables TS de 1/4" estándar para conectar cualquiera de estas salidas a un dispositivo
externo para grabar, monitorear, etc., cada subgrupo individual.
19. INSERCIÓN DE SUBGRUPOS – Use cables TRS de 1/4" estándar para conectar estos conectores a procesadores
externos tales como compresores, limitadores, ecualizadores externos, etc. El audio enviado por estos conectores es la
señal estéreo de subgrupo. El audio vuelve a estos conectores antes de los faders (atenuadores) de subgrupo.
