19

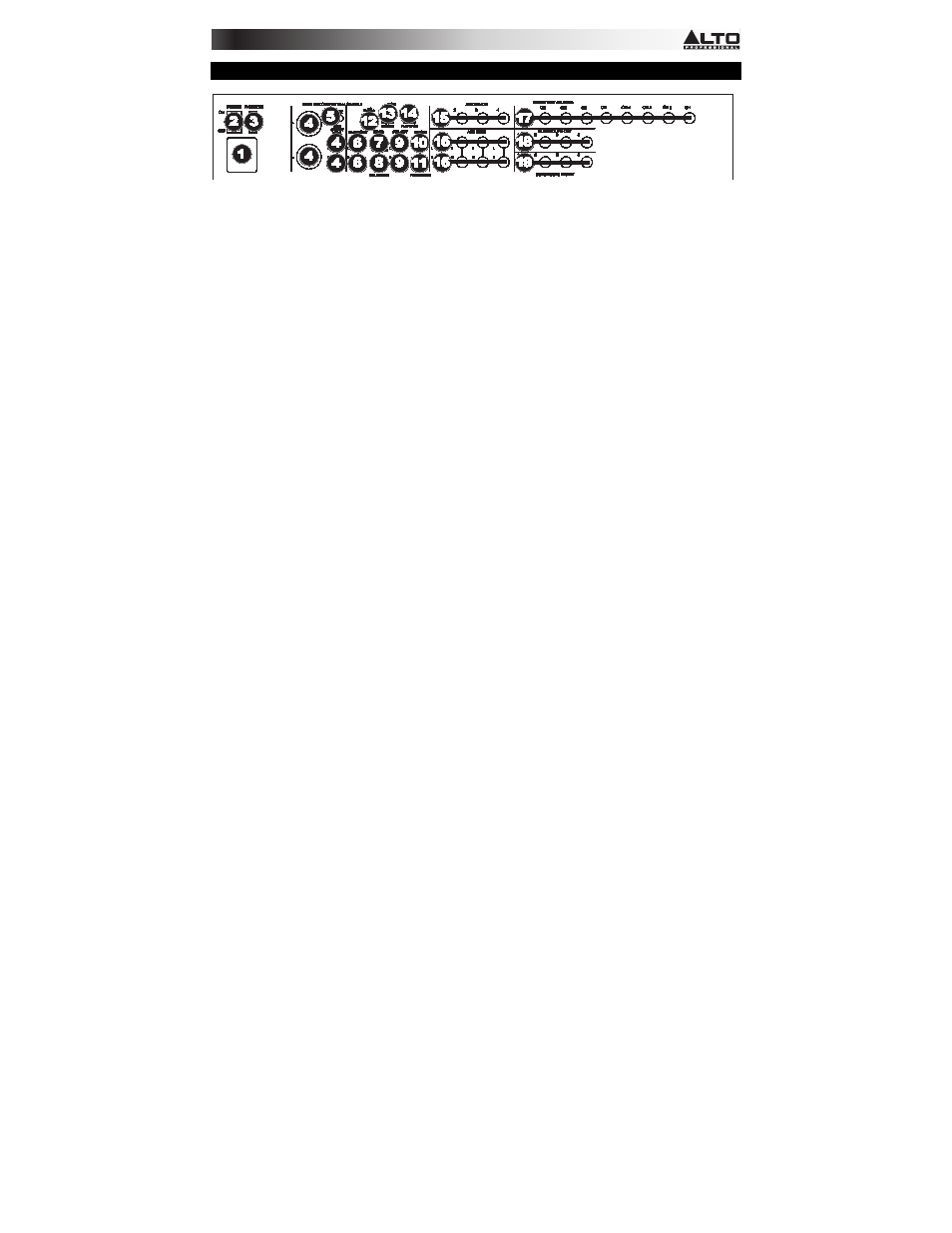

CARATTERISTICHE PANNELLO POSTERIORE
1 5 6 7 8
1.
POWER IN (INGRESSO ALIMENTAZIONE) – Servirsi del cavo di alimentazione in dotazione per collegare il mixer ad
una presa di alimentazione. Ad alimentazione spenta, collegare l’alimentazione elettrica innanzitutto nel mixer, quindi ad
una presa elettrica.
2. INTERRUTTORE DI ALIMENTAZIONE (POWER) – Accende e spegne il mixer. Accendere il mixer dopo aver collegato
tutti i dispositivi d’ingresso e prima di accendere gli amplificatori. Spegnere gli amplificatori prima di spegnere il mixer.
3. ALIMENTAZIONE PHANTOM – Attiva e disattiva l’alimentazione phantom. Quando attivata, l’alimentazione phantom
fornisce +48V a entrambi gli ingressi mic XLR. Va notato che la maggior parte dei microfoni dinamici non richiede
alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del
microfono per scoprire se necessita di alimentazione phantom.
4. USCITE MAIN MIX – Servirsi di cavi standard da 1/4" et XLR per collegare queste uscite ad un amplificatore o impianto
di altoparlanti. Il livello di queste uscite è controllato dalla manopola MAIN MIX FADER.
5. MAIN OUTPUT LEVEL (livello uscita main) – Servirsi di questo tasto per abbinare il livello di ingresso adeguato di un
dispositivo collegato alle uscite MAIN MIX. Quando questo tasto è premuto, il mix principale sarà ridotto di 30 dB.
Quando questo tasto è sollevato, il mix principale sarà aumentato di 4 dB.
6. MAIN INSERT – Servirsi di cavi standard TRS da 1/4" per collegare questi jack a processori esterni (quali compressori,
limitatori, EQ esterni, ecc.). L'audio inviato a questi jack è preso dopo l'EQ. L'audio viene inviato nuovamente a questi
jack prima del MAIN MIX FADER.
7. MONO OUTPUT VOLUME – Controlla il livello dell'uscita MONO.
8. USCITA MONO – Questa uscita è una versione mono sommata dell'audio inviato dalle uscite MAIN MIX. Servirsi di un
cavo standard TS da 1/4" per collegare questo jack ad un dispositivo esterno (quali monitor, dispositivo di registrazione,
ecc.).
9. USCITE CTRL – Servirsi di cavi standard da 1/4" per collegare queste uscite ad un amplificatore a monitor o impianto di
altoparlanti. Il livello di queste uscite è controllato dalla manopola CTRL ROOM VOLUME.
10. USCITA DFX – Questa uscita invia audio dal processore di effetti del mixer. Servirsi di un cavo standard TS da 1/4" per
collegare questo jack ad un dispositivo esterno (quali monitor, dispositivi di registrazione, ecc.). Regolare il livello
dell'audio servendosi della manopola EFFECTS OUT.
11. INTERRUTTORE A PEDALE – Quando un interruttore a pedale è collegato a questo jack servendosi di un cavo TRS da
1/4", può essere premuto per silenziare / attivare l'audio del processore di effetti del mixer.
12. PORTA USB – Servirsi di un cavo standard USB per collegare il mixer ad un computer. Questa porta può inviare o
ricevere diversi tipi di audio tramite il collegamento USB, a seconda della posizione degli interruttori USB RECORD ed
USB PLAYBACK.
13. USB RECORD – Quando un computer è collegato alla PORTA USB del mixer, è possibile inviare audio dal mixer al
computer per la registrazione. Impostare questo interruttore su "SUB1/2" per registrare l'audio inviato dalle uscite
SUBGROUPS OUT 1 e 2. Impostarlo su "MAIN MIX" per inviare il mix principale al computer.
14. USB PLAYBACK – Quando un computer è collegato alla PORTA USB del mixer, è possibile inviare audio dal computer
al mixer. Impostare questo interruttore su "CH15/16" per inviarlo ai canali 15/16. (Assicurarsi che il SELETTORE DI
INGRESSI per il canale 15/16 sia impostato su "USB".) Impostare l'interruttore su "MAIN MIX" per inviarlo direttamente
al mix principale.
15. AUX SEND – Servirsi di cavi TRS da 1/4" per collegare queste uscite agli ingressi di un amplificatore esterno o di un
monitor attivo. È possibile regolare questi livelli servendosi delle manopole AUX SENDS VOLUME per creare un mix
monitor personalizzato per musicisti sul palco.
16. INGRESSI AUX RETURN – È possibile collegare le uscite di un dispositivo esterno a questi ingressi servendosi di cavi
mono da 1/4". Solitamente questo viene utilizzato per dispositivi per effetti esterni, ma può anche essere utilizzato come
un canale d’ingresso extra per sintetizzatori, drum machine, ecc. Se la fonte è mono, collegarla al jack di sinistra: verrà
udita sia a sinistra che a destra.
17. DIRECT OUT (uscita diretta) – Servirsi di cavi standard TS da 1/4" per collegare una qualsiasi di queste uscite ad un
dispositivo esterno per la registrazione, il monitoraggio, ecc. di ciascun singolo canale.
18. SUBGROUPS OUT (uscita sottogruppi) – Servirsi di cavi standard TS da 1/4" per collegare una qualsiasi di queste
uscite ad un dispositivo esterno per la registrazione, il monitoraggio, ecc. di ciascun singolo sottogruppo.
19. SUBGROUPS INSERT (inserimento sottogruppi) – Servirsi di cavi standard TRS da 1/4" per collegare questi jack a
processori esterni quali compressori, limitatori, unità EQ esterne, ecc. L'audio inviato da questi jack sarà il segnale
stereo del sottogruppo. L'audio viene inviato nuovamente a questi jack prima dei fader del sottogruppo.
