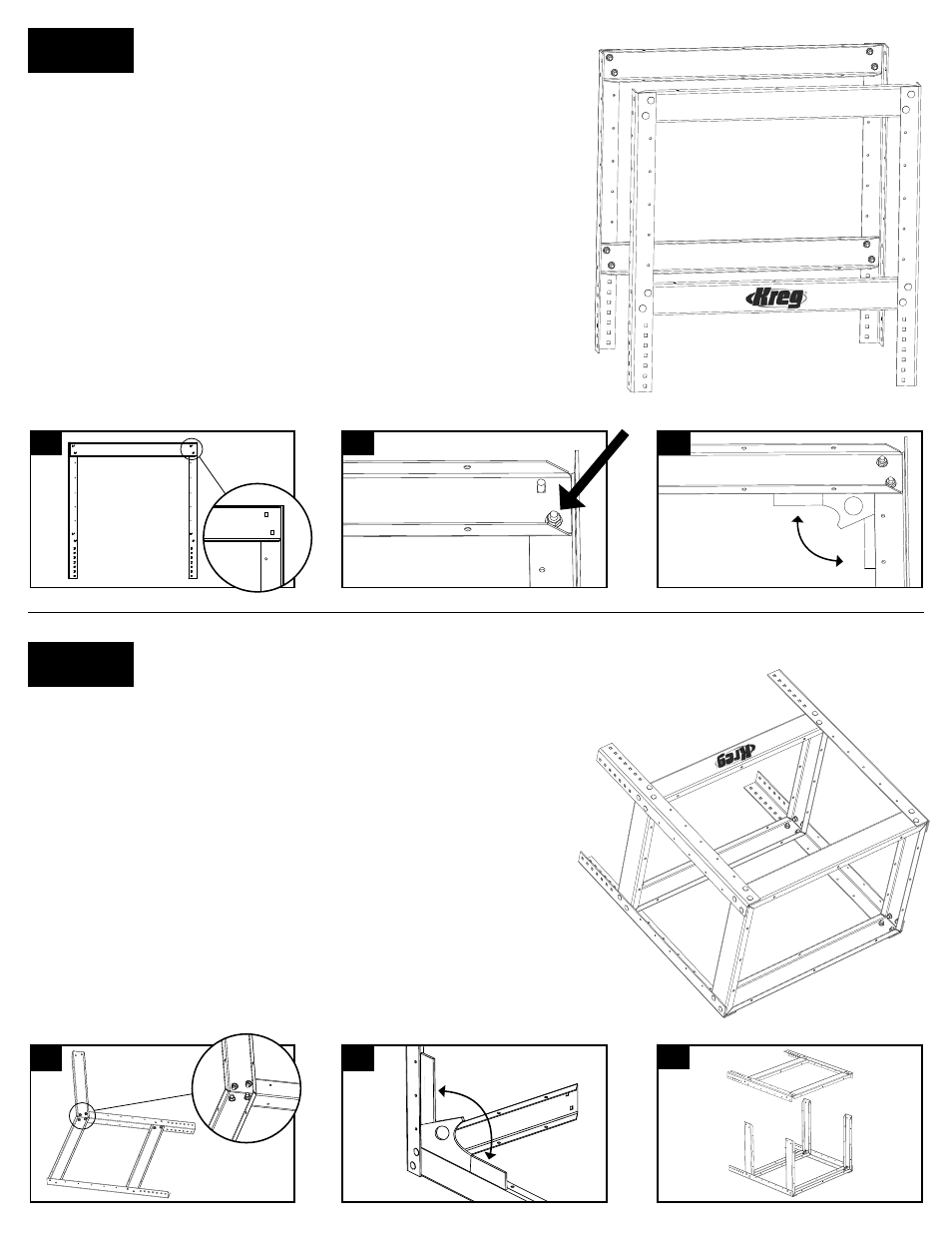

Unión de los conjuntos laterales:
En esta etapa unirá los dos conjuntos laterales que ensambló en el paso 1, usando
cuatro (4) extensores cortos.
Para empezar, coloque uno de los conjuntos laterales de forma horizontal sobre la
superfi cie de trabajo. Cada extensor corto cuenta con 2 orifi cios escalonados en ambos
extremos, lo que corresponde a los dos juegos de los orifi cios escalonados en las patas.
Esos orifi cios están junto a los orifi cios que usó para conectar los extensores largos a
las patas. Tome el extensor corto, alinee los orifi cios, coloque los pernos de carruaje en
los orifi cios adecuados y enrosque las tuercas de brida en los pernos, como se muestra
en la imagen A. Use la escuadra (como se muestra en la imagen B) para llevar la pata y
el extensor a un ángulo de 90 grados. Comience a apretar las tuercas de brida mientras
mantiene un ángulo recto estricto, como antes.
Después de apretar muy bien las tuercas de brida, repita este proceso para los tres
extensores cortos que quedan. Después de completar esto, los cuatro extensores
cortes se extenderán de forma vertical desde el conjunto lateral. Luego, coloque el
segundo conjunto lateral en la parte superior de los extensores cortos (como se muestra
en la imagen C) y alinee los orifi cios correspondientes. Coloque los pernos de carruaje
y apriete las tuercas de brida mientras mantiene un ángulo de 90° estricto, como antes.
Paso 1
Paso 2
A. B. C.
90 0
A. B. C.
90 0
Paso 2:
Se muestra el
conjunto fi nal
Paso 1:
Se muestra el
conjunto fi nal
Construcción de los conjuntos laterales:
En esta etapa unirá cuatro (4) extensores largos y cuatro (4) patas para construir dos
conjuntos laterales separados. Nota especial: Uno de los extensores largos incluye el
logotipo de Kreg. Usted puede elegir el lugar en donde desea colocar este extensor.
Para empezar, coloque dos (2) patas de forma horizontal sobre la superfi cie de trabajo.
Cada extensor largo cuenta con dos orifi cios escalonados en cada extremo, que
corresponden con dos juegos de orifi cios escalonados en las patas (uno en la parte
superior de la pata y el otro directamente por encima de los orifi cios de ajuste de altura).
Tome un extensor largo y colóquelo en la parte superior de la pata con los orifi cios
correspondientes alineados hacia arriba, como se muestra en la imagen A. Coloque los
pernos de carruaje (desde la parte inferior/exterior del conjunto) en los orifi cios y enrosque
las tuercas de brida en los pernos, como se muestra en la imagen B. Después de colocar
los pernos de carruaje en los orifi cios adecuados y de enroscar las tuercas, use una
escuadra para colocar las patas y los extensores en un ángulo de 90 grados (como se
muestra en la imagen 9) y comience a apretar las tuercas de brida. Mantenga un ángulo
recto estricto, ya que la solidez de su mesa dependerá de ello.
Después de apretar muy bien las tuercas de brida, repita este paso para el extensor largo
que queda para crear el primer conjunto lateral. Después de completar el primer conjunto
lateral, puede comenzar a ensamblar el segundo conjunto lateral de la misma manera.
