Raccord des parties latérales :
Cette étape décrit comment raccorder, à l’aide des quatre entrejambes courts, les
deux parties latérales assemblées lors de l’étape 1.
Placez d’abord l’une des parties latérales à plat sur votre surface de travail.
Les extrémités de chaque entrejambe court sont munies de deux trous décalés
correspondant à ceux des pieds. Ces trous sont directement adjacents à ceux utilisés
pour le raccord des entrejambes longs aux pieds. Alignez les trous d’un entrejambe
court avec ceux d’un pied, insérez des boulons à carrosserie dans les trous appropriés
et vissez des écrous à embase sur les boulons, tel que l’illustre l’image A. Placez
le pied et l’entrejambe à un angle de 90° à l’aide de votre équerre, tel que l’illustre
l’image B. Serrez ensuite les écrous à embase tout en maintenant l’angle droit.
Une fois les écrous à embase serrés, répétez ce processus pour les trois autres
entrejambes courts. Les quatre entrejambes courts devraient s’étendre à la verticale
des parties latérales. Placez ensuite l’autre partie latérale sur les entrejambes courts,
tel que l’illustre l’image C, et alignez leurs trous correspondants. Insérez les boulons à
carrosserie et serrez les écrous à embase tout en maintenant un angle de 90°.
Étape 1
Étape 2
A. B. C.
90 0
A. B. C.
90 0
Étape 2 -
Assemblage
fi nal
Étape 1 -
Assemblage fi nal

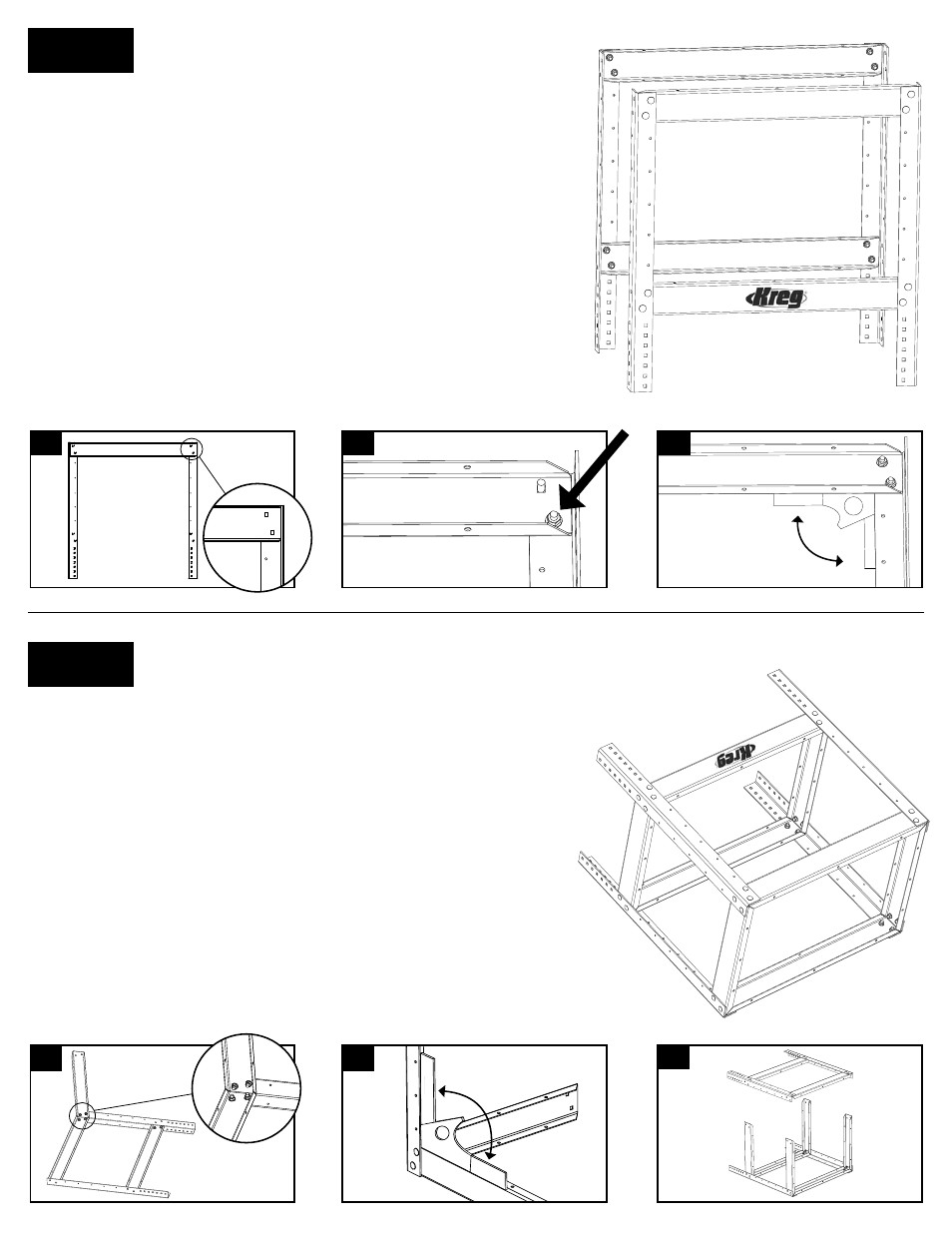

Assemblage des parties latérales :
Cette étape décrit comment raccorder les quatre entrejambes longs aux quatre pieds de
façon à obtenir deux parties latérales. Remarque : L’un des entrejambes longs porte le logo
Kreg. Choisissez où vous souhaitez placer cet entrejambe.
Placez d’abord deux pieds à plat sur votre surface de travail. Les extrémités de chaque
entrejambe long sont munies de deux trous décalés correspondant à ceux des pieds (l’un
au haut du pied et l’autre directement au-dessus des trous de réglage de la hauteur).
Placez un entrejambe long sur un pied en alignant les trous correspondants, tel que
l’illustre l’image A. Insérez des boulons de carrosserie (à partir du dessous/de l’extérieur de
l’ensemble) dans les trous et vissez les écrous à embase sur les boulons, tel que l’illustre
l’image B. Une fois les deux boulons de carrosserie insérés dans les trous adéquats et
les écrous en place, placez les pieds et les entrejambes à un angle de 90° à l’aide d’une
équerre, tel que l’illustre l’image C. Serrez ensuite les écrous à embase. Maintenez l’angle
droit en tout temps, sans quoi la solidité de votre table pourrait être compromise.
Une fois les écrous à embase serrés, répétez cette étape pour l’autre entrejambe long afi n
de compléter l’assemblage de la première partie latérale. Vous pouvez ensuite assembler
l’autre partie latérale de la même façon.
