Istruzioni per l’installazione 19
Modifica della posizione del tamper antirimozione
Di fabbrica il tamper antirimozione è fissato sul lato
destro della base interna (vista posteriore). Se si
desidera spostarlo nella parte sinistra (vista
posteriore), procedere come segue (Figura 5):
1. Svitare la vite del tamper 1 per rimuoverlo dalla
posizione 7.
2. Assicurarsi che la molla 2 del tamper resti
posizionata sulla base 4 del tamper.
3. Assicurarsi che la staffa 3 del tamper resti tra 2 e 4.
4. Fissare la vite 1 del tamper in 3 sulla
predisposizione 6.

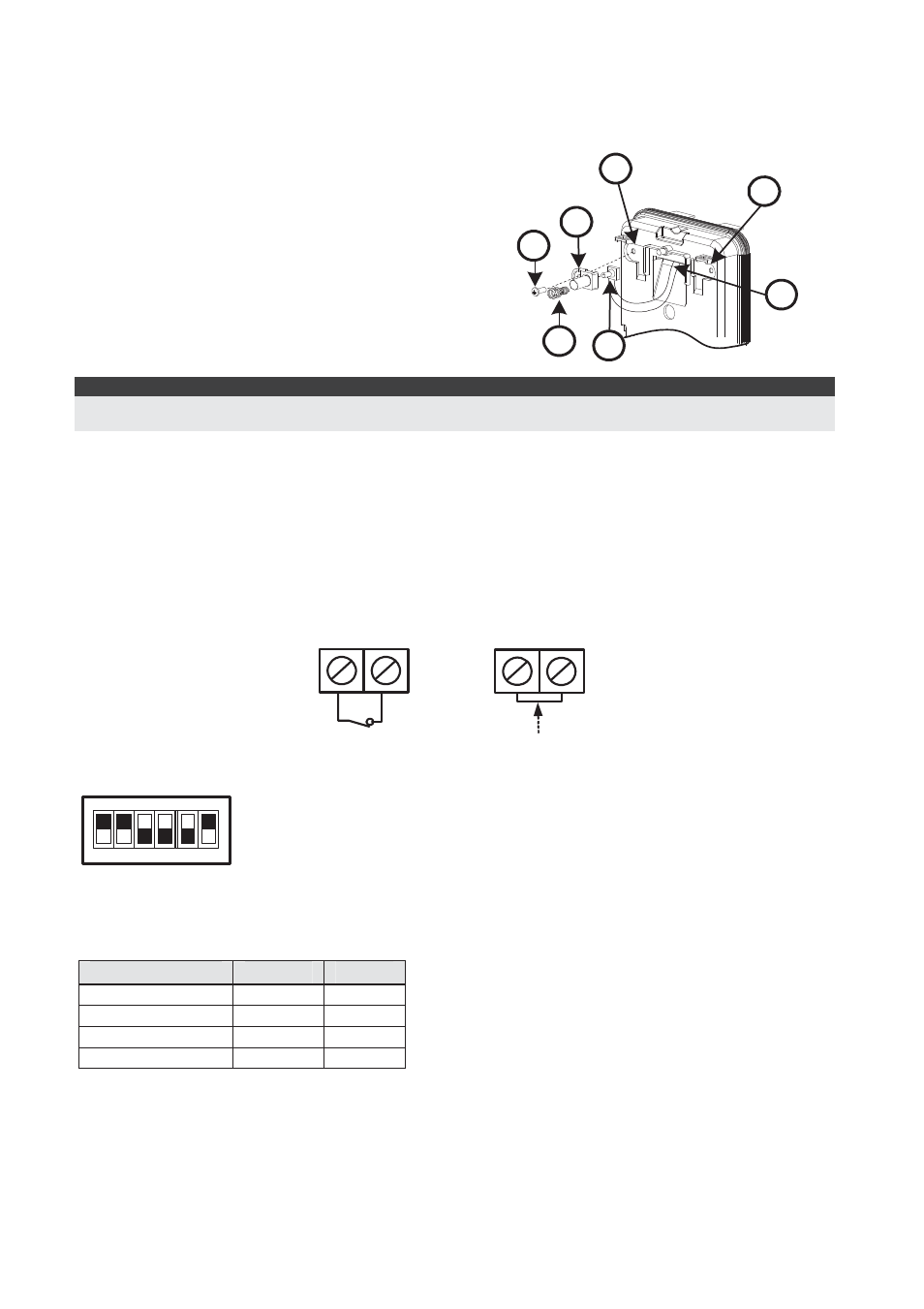

Figura 5
1
3
6
7
5
4
2
Predisposizione
tamper a sinistra
Predisposizione
tamper a destra
Note:
1. Verificare che si senta un "Click" quando la molla del tamper viene spinta verso il muro.
2. Per l’installazione su palo il tamper può essere spostato nella parte inferiore destra della base interna.
Cablaggio del tamper antirimozione
Se si desidera usare l’interruttore del tamper antirimozione (consigliato) rimuovere il cortocircuito
dai morsetti del tamper antirimozione e collegare il filo dell’interruttore antirimozione ai morsetti
dedicati al tamper antirimozione.
Utilizzo del tamper
antirimozione
TAMPER ANTIRIMOZIONE
Tamper antirimozione
non utilizzato
Cortocircuito
H1 H1
Predisposizione Microinterruttori
1 2 3 4 5 6
ON
Default
MIC. 1: Predisposizione LED
On: LED abilitati
Off: LED disabilitati
MIC. 2-3: Sensibilità di rilevazione PIR
Sensibilità MIC. 2 MIC. 3
Bassa Off Off
Media Off On
Normale (default) On Off
Alta On On
MIC. 4: Tempo di supervisione
On: 15 minuti
Off: 65 minuti
MIC. 5: Modalità Normale/Test
On: Test
Off: Normale
MIC. 6: Anti-Mask
On: abilitato
Off: Disabilitato
