Instrucciones de Instalación

33

Instalación de la Rótula Estándar

El embalaje del detector de Exterior contiene una rótula estándar para una instalación flexible. Por
favor, siga las siguientes instrucciones para montar el detector con la Rótula Estándar:

1. Abra la tapa delantera del WatchOUT Inalámbrico. (Abra C1, Figura 1).

2. Libere la base interna (Abra I1, Figura 2).

3. Retire el tamper posterior de la base interna (ver el párrafo “Cambiando la Posición del Tamper

Posterior") y conéctelo a S5 (Figura 6, Detalle A) en la Rótula Estándar.

4. Seleccione la instalación de montaje como sigue:

Nota:

Asegúrese que ve la marca UP grabada en la parte superior de la parte frontal de la rótula.

Montaje en Pared

a. Inserte los cables del tamper posterior a través del Conducto de Cables de la Rótula (Figura

6, Detalle B).

b. Fije la rótula a la pared a través de los agujeros S1, S3, S6 y S8.

Detalle

B

S1

W1

S2

S3

Clips a

presión

Detalle

C

S1

S2

S8

S6

S5

S4

Tamper

(ver Detalle C)

Detalle

A

Rótula Estándar

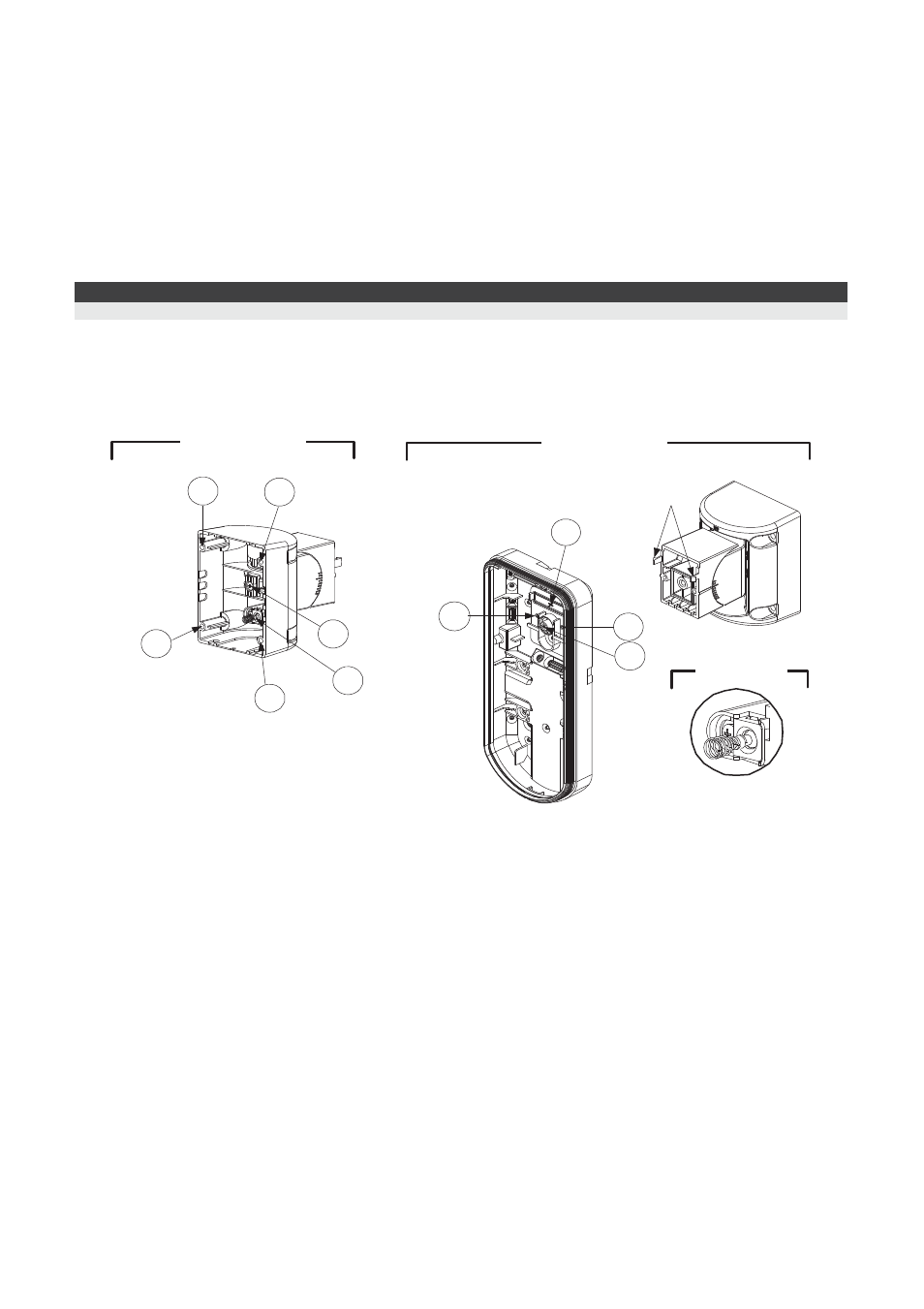

Figura 6

c. Conecte la base externa a la rótula usando los clips a presión para tal fin (Figura 8).
