58

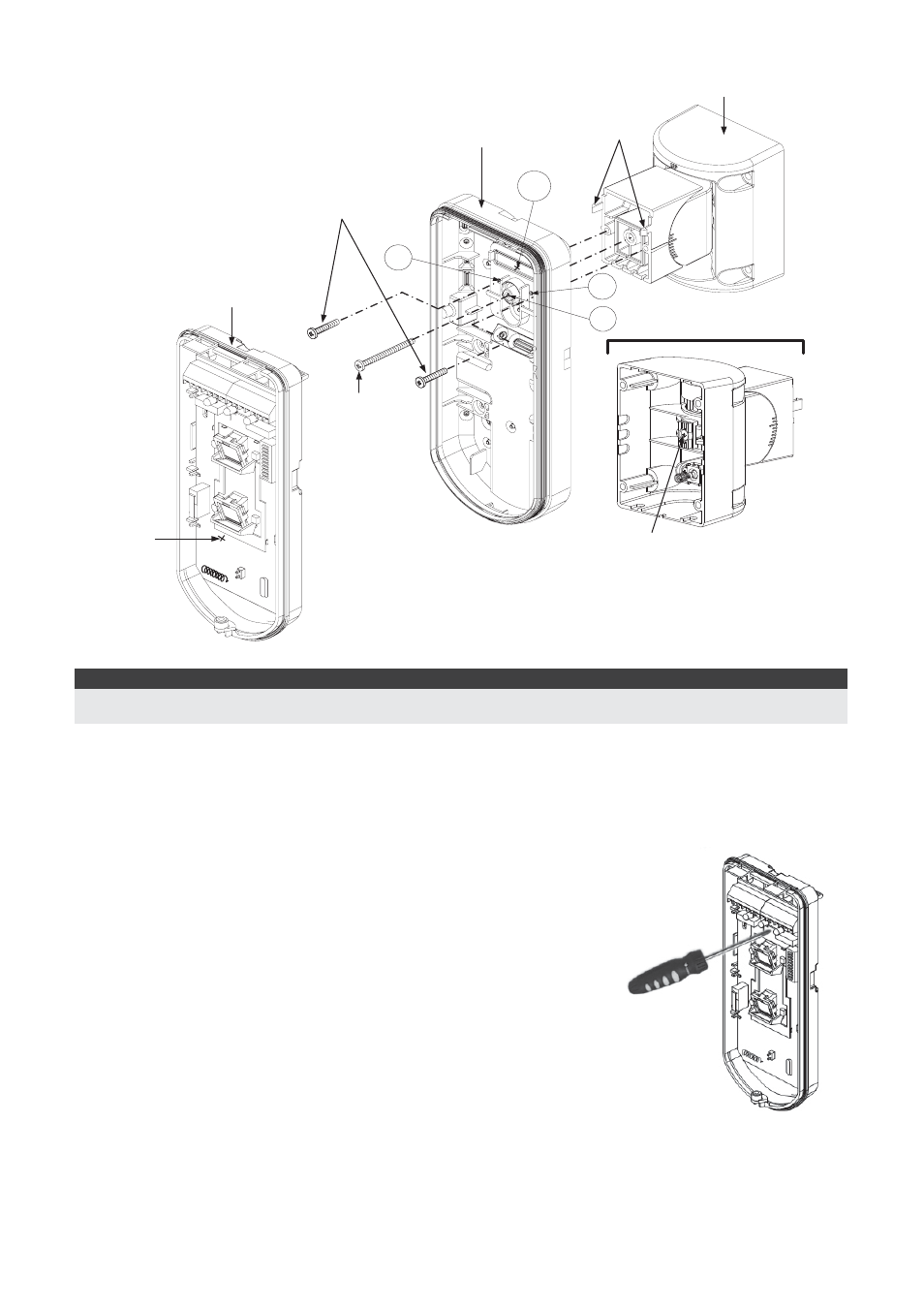

Instruções para Instalação

PCB

Base Externa

Parafusos de Conexão do

Suporte Rotativo à Base

Externa

Detalhe A

Parafuso de Conexão para

Montagem do Suporte

Rotativo (Ver nota)

Botões de

Pressão

S1

W1

S2

S3

Base Interna

Parafuso de

Fixação do

Ângulo

(Ver nota 2)

Ver Detalhe A

Figura

7

NOTA:

Não abra ou feche o Parafuso de Montagem do Suporte Rotativo, visto que é usado apenas para conectar partes
do suporte rotativo (Ajustado na fábrica).

4.

Fixe a base externa ao suporte rotativo com 2 parafusos presos através dos furos pré-
marcados S1 e S2 (Figura 7).

5.

Insira o parafuso de fixação do ângulo da base externa (Incluso) através do furo pré-marcado
do parafuso de fixação do ângulo S3 na base interna ao suporte rotativo padrão

(Figura 7).

6.

Incline e gire o Suporte Rotativo Padrão à posição desejada.
Quando o Suporte Rotativo Padrão estiver na posição
desejada, fixe o parafuso de fixação do ângulo.

7.

Alinhe a base interna com a base externa. Insira toda a fiação
do tamper através da base interna.

8.

Fixe a base interna na base externa (Feche I1, Figura 2).

9.

Para reajustar o Suporte Rotativo Padrão quando o PCB está
instalado (Figura 8):

a. Dobre para baixo a espuma negra localizada debaixo do

LED VERMELHO no PCB (o suficiente para alcançar o
parafuso de fixação do Suporte Rotativo).

b. Use uma chave de fenda Philips para soltar o parafuso de

fixação (ver Figura 8).

c. Incline e/ou gire o Suporte Rotativo Padrão para a posição

desejada.

10. Fixe o parafuso de fixação do ângulo.

Figura 8: PCB
