42

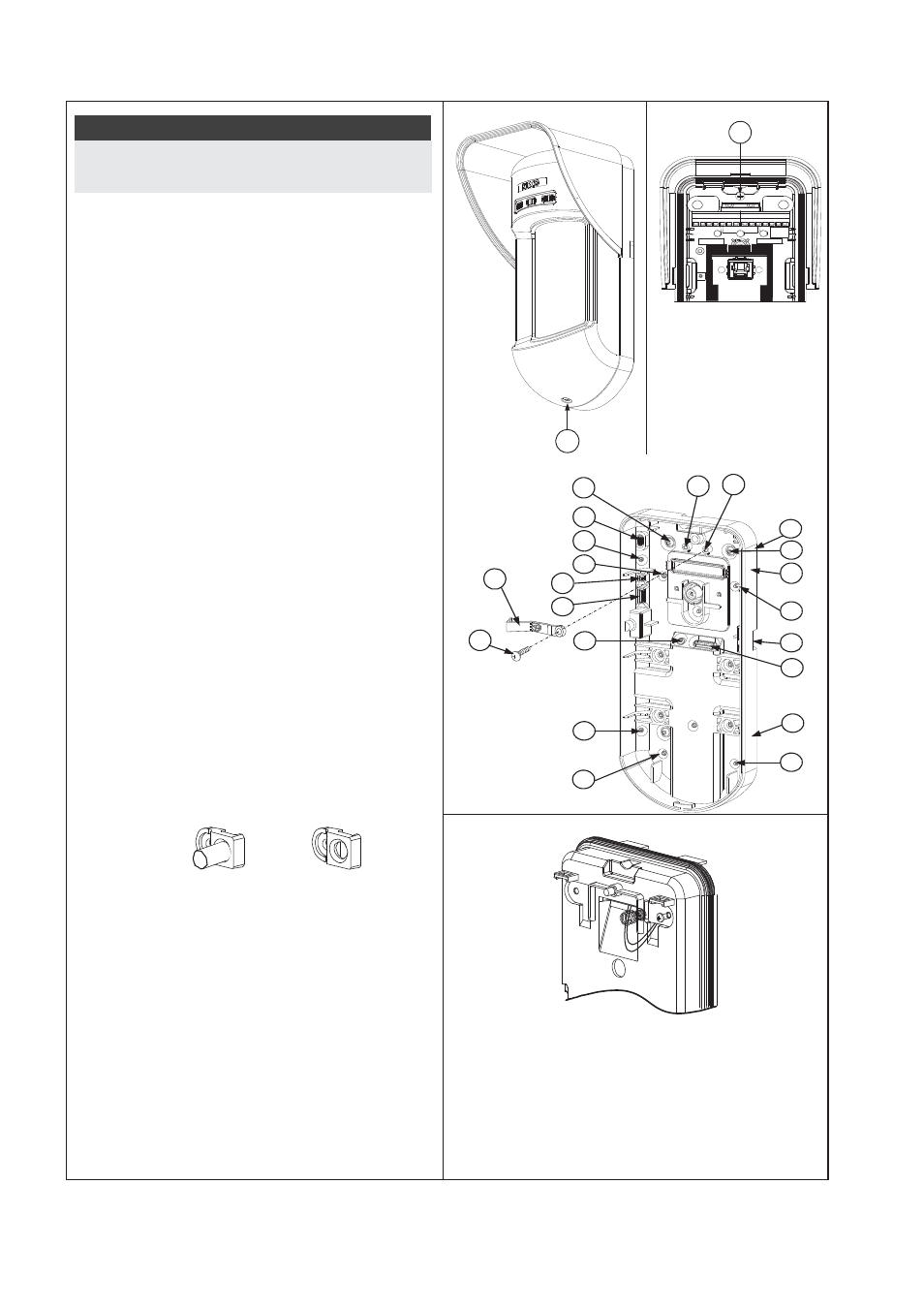

Manuel d'installation

Installation murale

Figure 1

C1

Figure 2

I1

Figure 3

Manette

d'autoprotection

A

T5

T1

B2

W9

B3

W2

B

L1

T3

B1

L2

W3

B4

R1

R2

T2

T6

invisible

T4

W5

W6

invisible

Remarque

:

Pour faciliter l'installation, les pastilles défonçables
prévues à cet effet sont numérotées sur la paroi
arrière de l'appareil.

1. Ouvrez le couvercle du WatchOUT.

(Débloquez en

C1, Figure 1).

2. Dégagez le socle interne (débloquez en

I1, Figure 2).

3. Choisissez le mode d'installation comme

suit

:

Montage à plat :

Percez les pastilles pré-percées du socle

externe (Figure 3).

x B1 - B4: pastilles pré-percées pour

installation murale.

x T1: pastille pré-percées de

l'autoprotection arrière

Montage à 45° (montage sur côté
gauche):

a. Percez les pastilles pré-percées du

socle externe (Figure 3)

x L1, L2: pastilles pré-percées pour

montage à gauche.

x T3: pastille pré-percées de

l'autoprotection arrière.

b. Retirez le ressort de l'autoprotection

(Figure 4).

c. Remplacez le crochet d'autoprotection

(pièce 1) par le crochet d'autoprotection
plat fourni (pièce 2).

Pièce 1

Pièce 2

d. Insérez le doigt d'autoprotection B aux

endroits marqués T6 et T3, ensuite
serrez la vis A

(Figure 3)

4. Fixez le socle externe de l'appareil au mur.

5. Faites passer les câbles d'autoprotection

dans le socle interne (Figure 4).

6. Fixez le socle interne au socle externe

(bloquez en I1, Figure 2).

7. Fermez le couvercle (bloquez en C1,

Figure 1) après avoir installé les fils
électriques et placé les interrupteurs DIP.

8. Effectuez un test de passage avec le

détecteur.

Figure 4
