22

Istruzioni per l’installazione

Scheda

elettronica

Vite di fissaggio del fermo

posteriore orientamento snodo

( Vedi nota )

S1

W1

S2

S3

Vedi Dettaglio A

Linguette

Base esterna

Viti per la connessione dello

snodo con la base esterna

Base interna

Vite di blocco

orientamento

snodo

(Vedi nota 2)

Dettaglio A

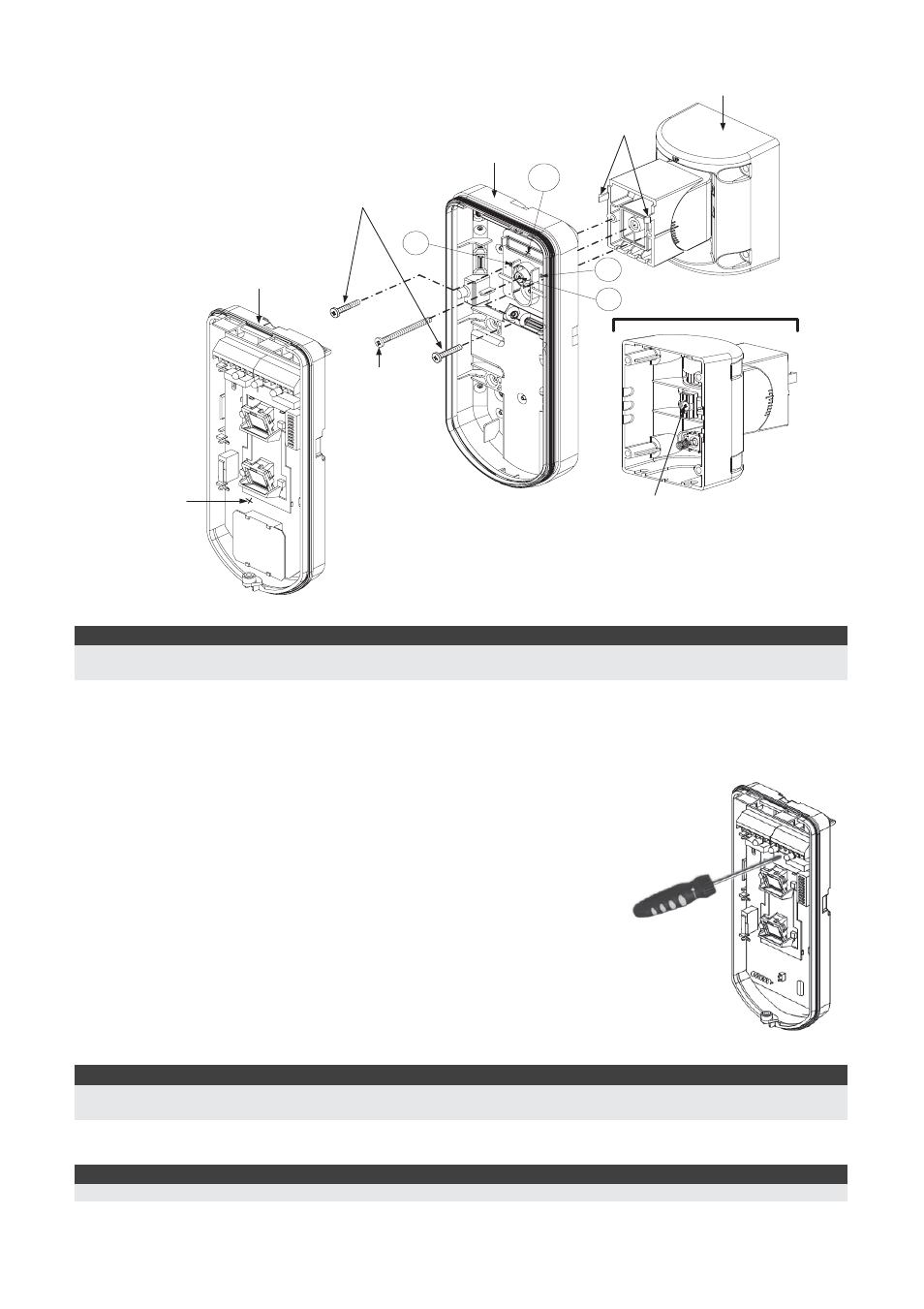

Figura 7

NOTA:

Per fissare la base del rivelatore allo snodo non usare la vite che blocca il fermo posteriore dello snodo. Questa
vite non va usata poiché serve solo per il blocco dello snodo una volta orientato come desiderato.

4.

Fissare la base esterna allo snodo con due viti tramite le predisposizioni S1 e S2 (Figura 7).

5.

Inserire nello snodo standard la vite (fornita) di fissaggio ad angolo facendola passare dalla
base esterna attraverso il foro a sfondare S3 (Figura 7).

6.

Orientare orizzontalmente e verticalmente lo snodo fino ad
ottenere la posizione desiderata e poi stringere la vite di blocco.

7.

Infilare la base interna nella base esterna ed inserire tutti i cavi
attraverso la base interna.

8.

Fissare la base interna a quella esterna (fissare I1, figura 2).

9.

Per regolare lo snodo standard quando viene installata la
scheda elettronica procedere come segue (Figura 8):

a. Spostare la gomma nera situata sulla scheda elettronica sotto

al LED rosso (quanto basta per raggiungere la vite di blocco
dello snodo).

b. Utilizzare un cacciavite per svitare la vite di blocco ( Fig. 8).
c. Orientare orizzontalmente e verticalmente lo snodo fino ad

ottenere la posizione desiderata.

d. Stringere la vite di blocco orientamento snodo.

Fig. 8: Scheda elettronica

NOTA:

Quando i punti marcati delle due parti mobili sono allineati (figura 7), lo snodo standard si trova in posizione 0°.
Ogni “click” verticale da questa posizione corrisponde ad un incremento / decremento di 5°.

10. Chiudere il coperchio frontale (fissare C1, figura 1) e proseguire con la prova di movimento per

verificare l’area di copertura del rivelatore.

NOTA:

La vite deve passare attraverso la base esterna ed essere fissata allo snodo.
