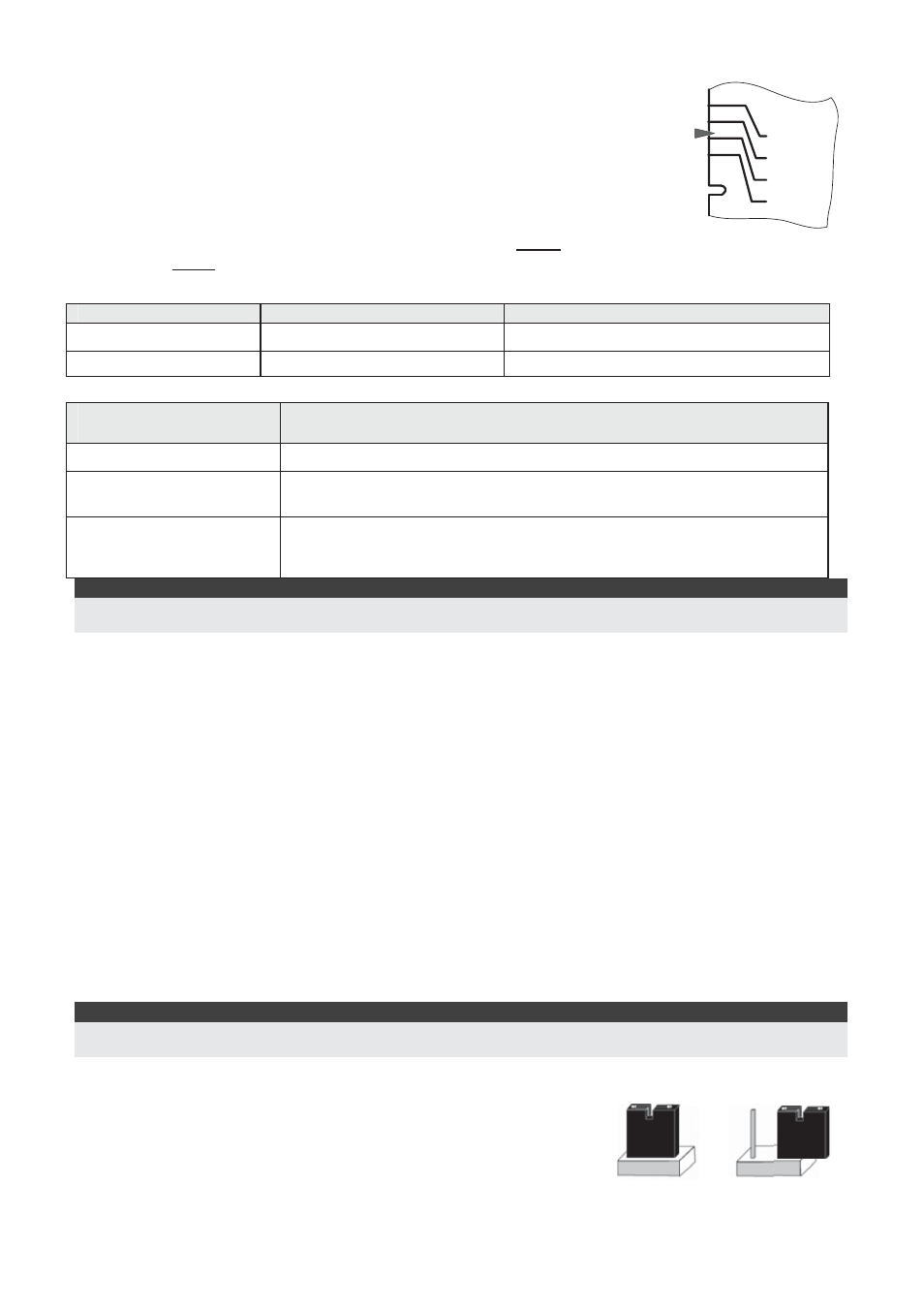

32 Instrucciones de Instalación
Prueba de Movimiento
Dos minutos después de aplicar alimentación, hacer la prueba de
movimiento en el área protegida para verificar su correcto funcionamiento.
Para instalaciones en superficies desniveladas, deslice el PCB dentro de la
base interna al ajuste apropiado según la altura deseada (1.0m, 1.5m, 2.2m,
2.7m) como está impreso en la esquina inferior izquierda del PCB o use el
accesorio de rótula estándar.
Para reducir el rango de detección, deslice el PCB hacia arriba o incline la
rótula hacia abajo.
1.50M
2.20M
2.70M
1.00M
PCB
Visualización de los LEDs
LED Estado Descripción
ROJO Constante Indica ALARMA
ROJO y AMARILLO ROJO seguido por AMARILLO Indica ALARMA + Anti-enmascaramiento
Modos de Funcionamiento
Modo de
Funcionamiento
Descripción
Normal
El tiempo muerto (entre alarmas de detección) es de 2.5 minutos.
Prueba (de
movimiento)
El tiempo muerto (entre alarmas) es de 2.5 segundos.
Escribir
La unidad transmite un mensaje WRITE (escritura) cada vez que
ambos Interruptores del Tamper (posterior y tapa) están cerrados por
lo menos durante 3 segundos
Notas:
Después de alimentar el detector, éste entra en el modo prueba durante un período de 20 minutos (haciendo
caso omiso de la Posición de los Modos del interruptor DIP).
Configuración de la conexión de Comunicación del Transmisor/Receptor
El detector debe identificarse en el receptor del sistema escribiendo su mensaje cifrado en la
dirección de memoria del receptor. Esto se consigue realizando los siguientes pasos:
1. Ajuste el receptor al Modo Write (escritura).
2. Quite el material aislante de las baterías y colóquelas en los soportes de las baterías en el
PCB en la dirección correcta (preste atención al diagrama "+" y "–" en el PCB).
3. Envíe un mensaje WRITE (escritura) presionando ambos interruptores del tamper
(posterior y tapa) durante al menos 3 segundos.
4. Verifique que el detector ha sido identificado por el receptor.
AVISO DE PRECAUCIÓN
Cambios o modificaciones que no estén expresamente aprobados por RISCO Group podrán anular
la autoridad del usuario para manejar este equipo.
Las transmisiones simultáneas desde dos unidades distintas pueden provocar interferencia de
mensaje, causando una pérdida de información.
La calidad de la comunicación de esta unidad puede verse afectada por su entorno circundante.
Equipo eléctrico cercano puede interferir en su funcionamiento normal.
El funcionamiento de esta unidad debe, por lo tanto, ser probado en cada instalación puesto que su
calidad de transmisión puede variar como resultado de las condiciones de funcionamiento.
NOTA:
El interruptor DIP 1 debe estar en la posición ON para habilitar las indicaciones del LED (independientemente
durante los primeros 20 minutos después de activado).
Puente de Energía Alta / Baja
El puente (jumper) del selector J8 debe estar en OFF (posición
de Energía Alta) a menos que se venda en países que cumplan
con la FCC.
Energía
Baja
Energía
Alta
