Instalação do Suporte Rotativo Padrão
O pacote do detector externo contém um suporte rotativo padrão para uma instalação flexível. Por
favor, siga as instruções abaixo para montar o detector com o Suporte Rotativo Padrão:
1. Abra a tampa dianteira do WatchOUT Sem Fio. (Abra C1, Figura 1).
2. Libere a base interna (Abra I1, Figura 2).
3. Remova o tamper traseiro da base interna. (Ver o parágrafo “Trocando a Posição do Tamper
Posterior”) e conecte-o ao S5 (Figura 6, Detalhe A) no Suporte Rotativo Padrão.
4. Selecione a instalação de montagem como segue:
Nota:
Certifique-se que você vê a marca gravada UP na parte superior da parte frontal do suporte rotativo.
Montagem em Parede
1. Insira os cabos do tamper posterior através do Conduíte de Cabos do Suporte Rotativo (Figura
6, Detalhe B).
2. Fixe o suporte rotativo à parede através dos furos S1, S3, S6 e S8.
Detalhe B
S1
W1
S2
S3
Botões de
Pressão
Detalhe C
S1 S2
S8
S6
S5
S4
Tamper
(ver Detalhe C)
Detalhe A

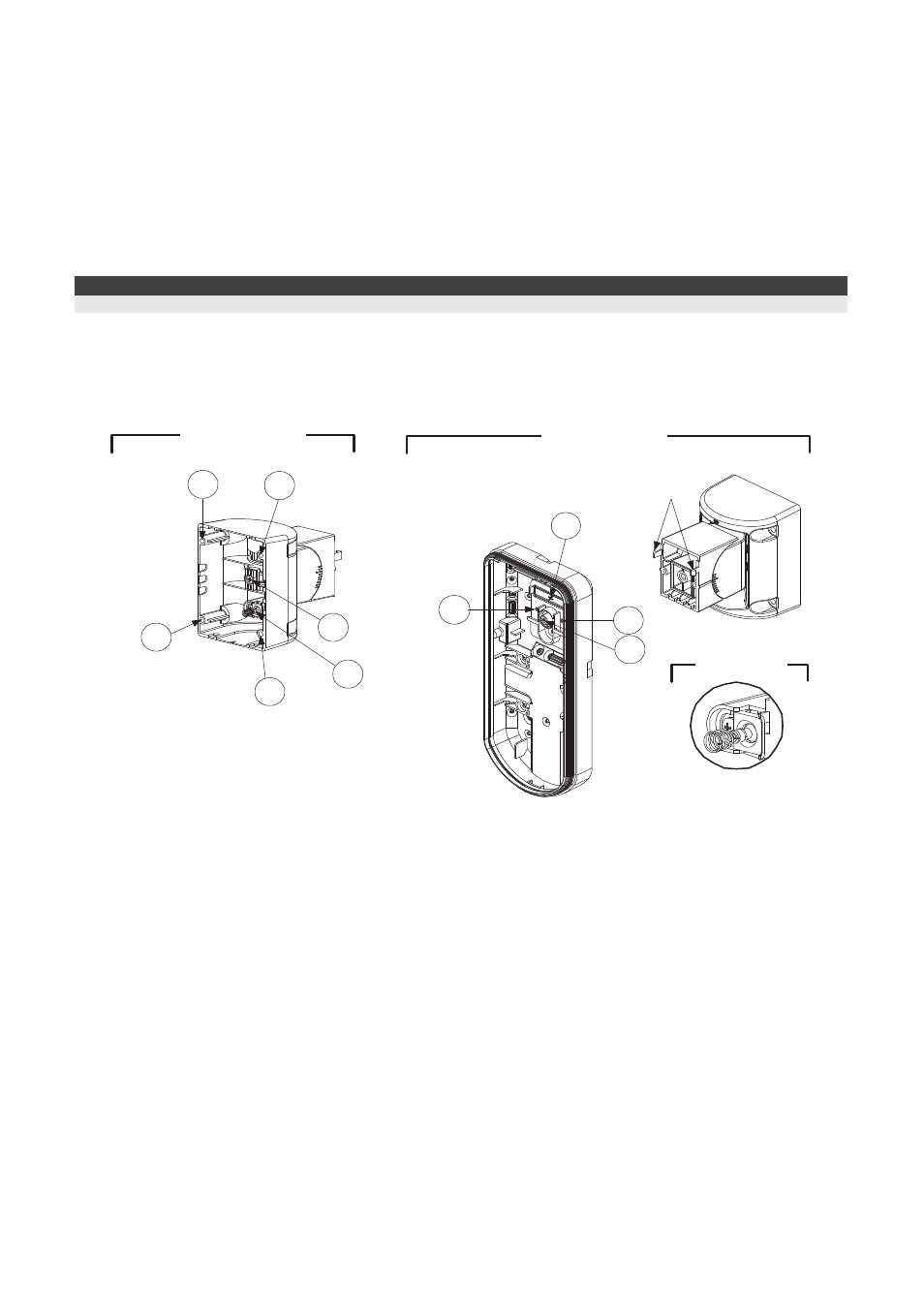

Suporte Rotativo Padrão
Figura 6
3. Conecte a base externa ao suporte rotativo usando os botões de pressão apropriados
(Figura 8).
