34 Instrucciones de Instalación

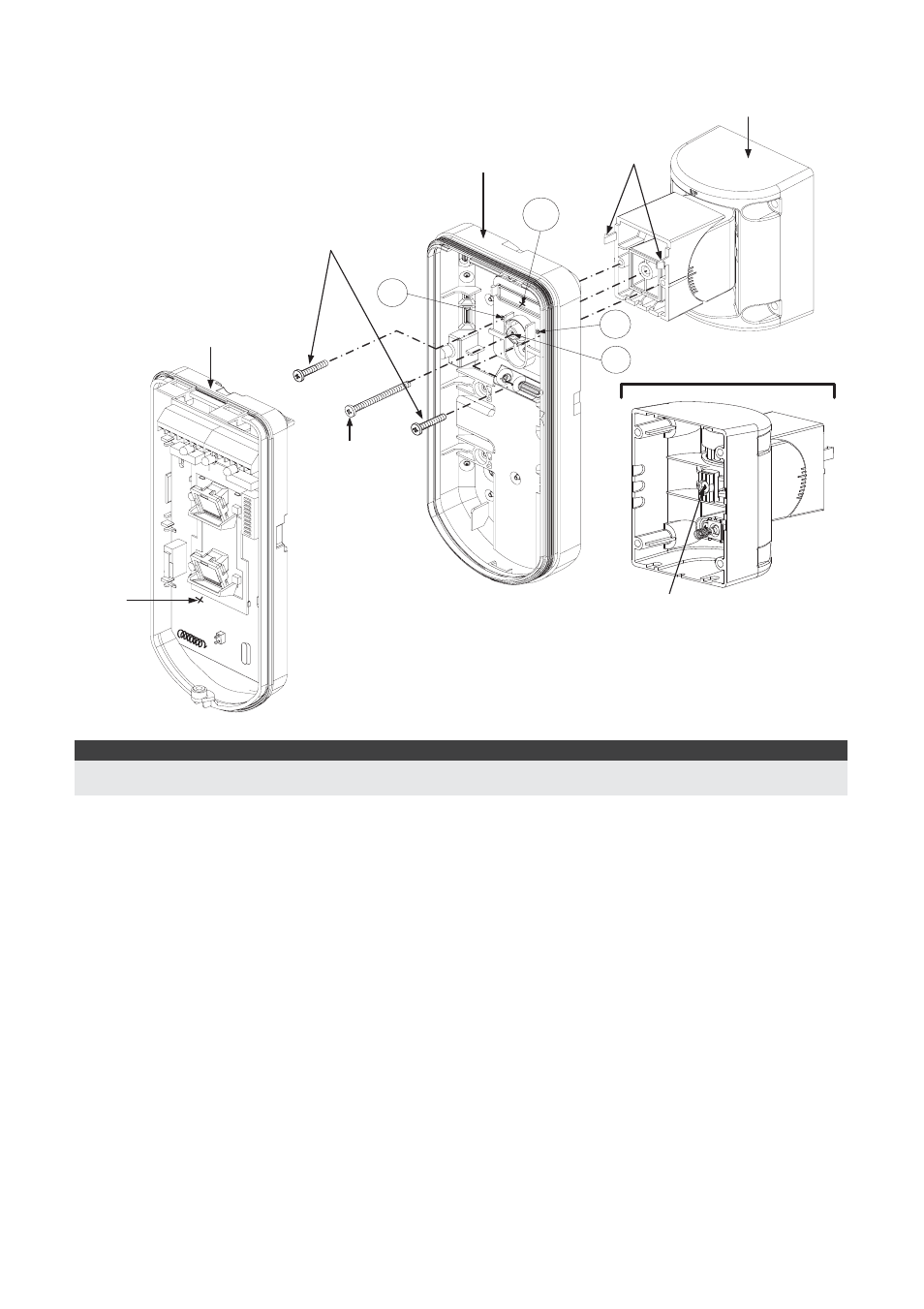

PCB
Base Externa
Tornillos de Conexión de
la Rótula a la Base
Externa
Detalle A
Tornillo de Conexión para
Montaje de la Rótula
(Véase nota)
Clips a
presión
S1
W1
S2
S3
Base Interna
Tornillo de
Fijación
del Ángulo
(Ver nota 2)
Véase
Detalle A
Figura 7
NOTA:
No abra o cierre el Tornillo de Ensamblaje de la Rótula ya que se usa sólo para unir las partes de la rótula
(atornillado de fábrica).
5. Fije la base externa a la rótula con 2 tornillos fijados a través de los agujeros pre-marcados S1
y S2 (Figura 7).
6. Inserte el tornillo de fijación del ángulo suministrado, desde la base externa a través del
agujero pre-marcado del tornillo de fijación del ángulo S3 en la base externa, hasta la rótula
estándar
(Figura 7).
