Instruções para Instalação 59
NOTA:
Quando as marcas nas duas partes móveis estão alinhadas (Figura 7), o Suporte Rotativo Padrão está na
posição vertical / horizontal de 0°. Cada clique a partir desta posição representa um desvio de 5° na posição
vertical / horizontal.
11. Feche a tampa dianteira (Feche C1, Figura 1) e faça o Teste de Caminhada no detector.
NOTA:
O parafuso tem que passar através da Base Externa e ser apertado ao suporte rotativo.

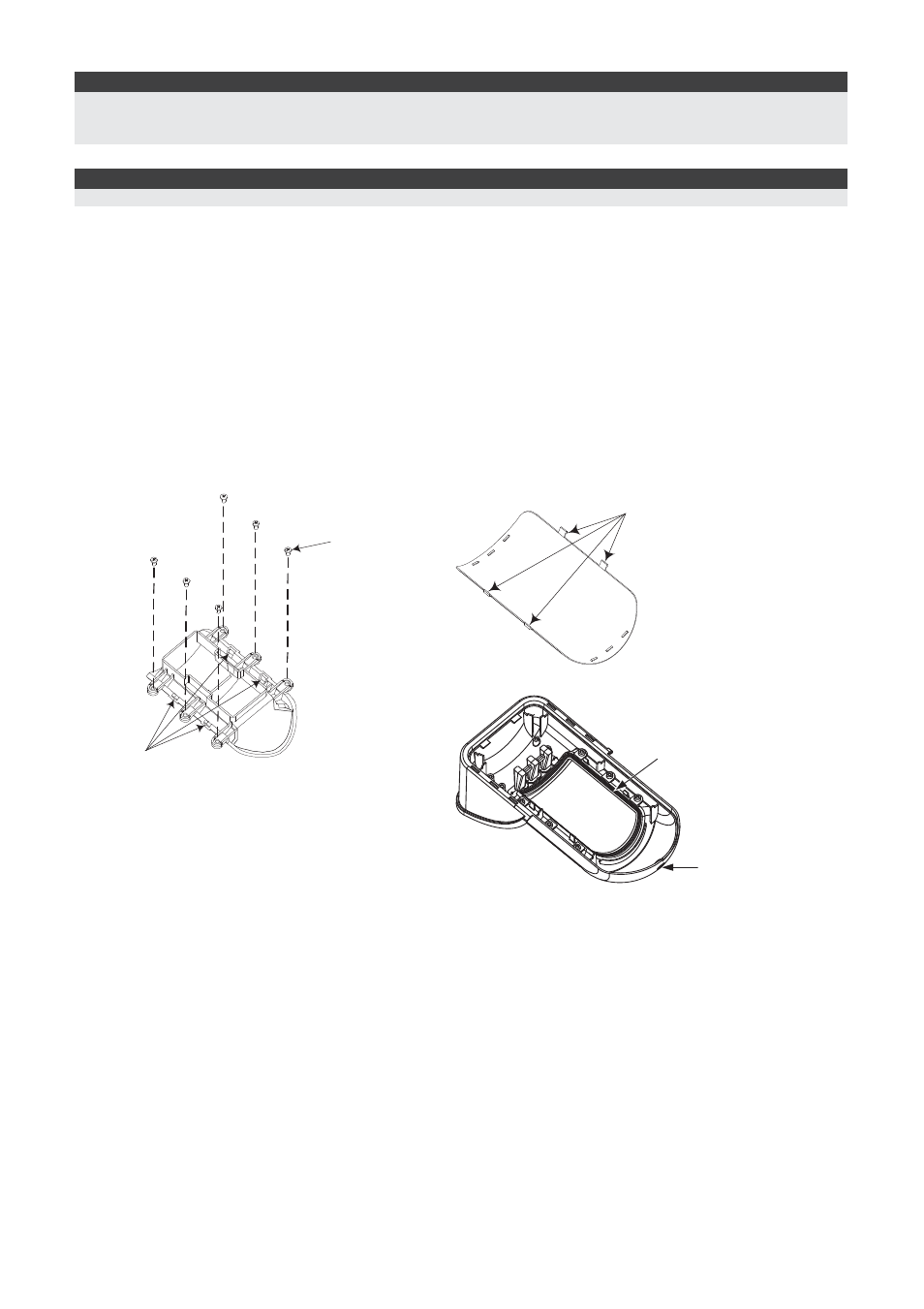

Trocando as Lentes
1. Abra os seis parafusos que seguram a proteção do elemento óptico e a lente na parte de traz
da tampa dianteira.
2. Para liberar a proteção do elemento óptico, empurre suavemente a lente do lado externo para
o interno da tampa dianteira.
3. Desconecte a lente do protetor de elemento óptico empurrando suavemente os clipes da lente
que a prendem ao protetor de elemento óptico.
4. Substitua a lente. Coloque os 4 clipes da lente nos furos apropriados do protetor de elemento
óptico.
5. Coloque o protetor de elemento óptico novamente em seu lugar na tampa dianteira. Preste
atenção para colocar o protetor do elemento óptico sobre o lacre de borracha.
6. Fixe os 6 parafusos de apoio novamente em seu lugar.
Clipes de Fixação da
Lente
Encaixes para os clipes da
Lente
Parafusos de
Fixação da Lente
Protetor do Elemento
Óptico
Lacre de
borracha
Parafuso de
Fixação da Tampa
Dianteira
