FCD WCAIM2048-01

Electri-SAFE DataFlo Digital Electronic Positioner

23

Flow Control

Worcester Controls

8.0 APPENDIX: Illustrations and Wiring Diagrams

Serial

communications

connector TBI

Alarm ouput wires

Termination
resistor

Alarm LED LD3

Cable assembly to

power supply/motor

driver module

Setpoint signal

modules

Position feedback
out put wires

LD1

LD2

5-pin connector and

cable assembly from

microcontroller board

Wires to motors and

power source

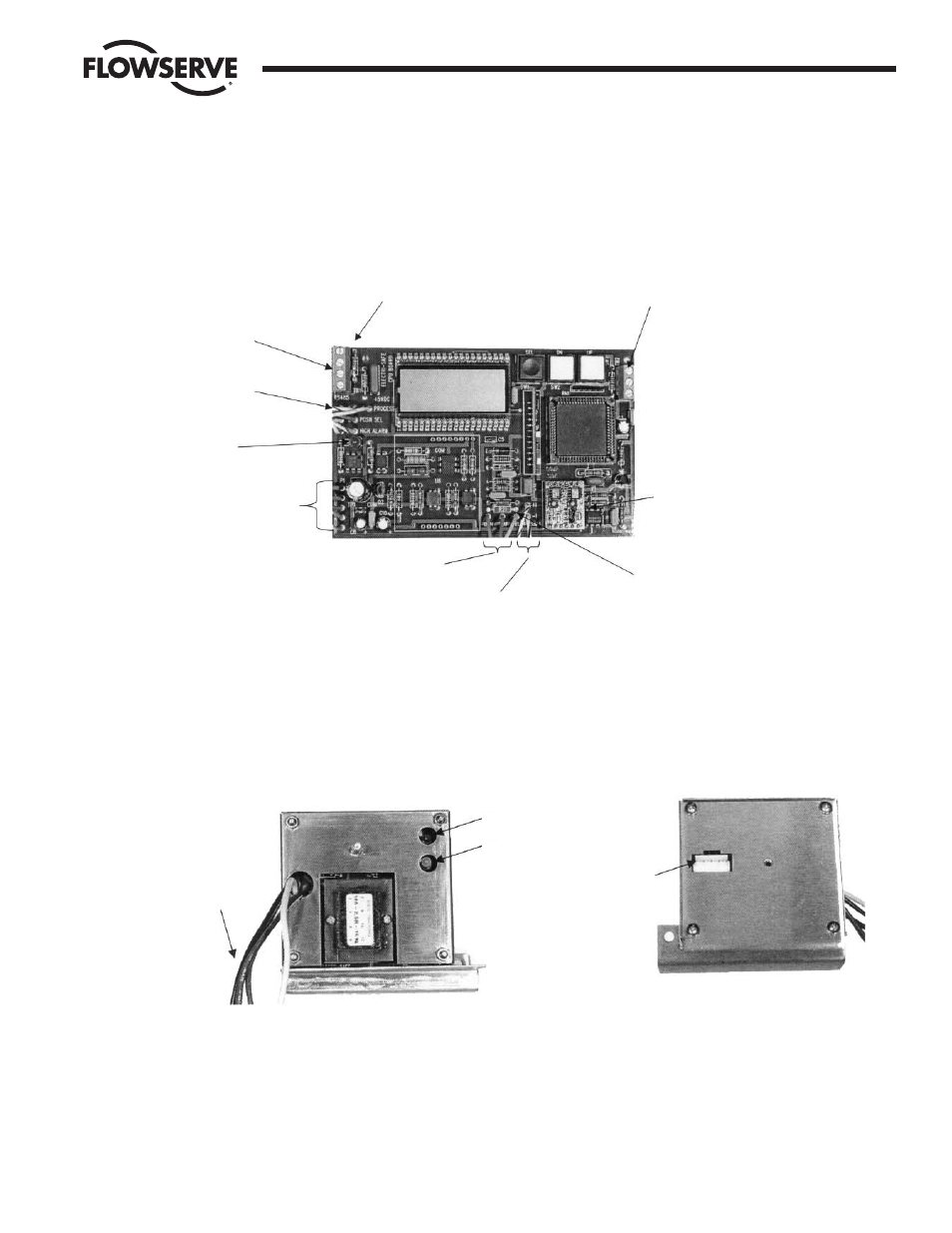

Figure 2 – Front Side

Figure 3 – Back Side

F1 Setpoint
input fuse

Optional position
feedback module

Position feedback
potentiometer
connector TB2

Figure 1 – Positioner Board
