Fronius Acctiva Professional Flash - Manual (Page 92)

90

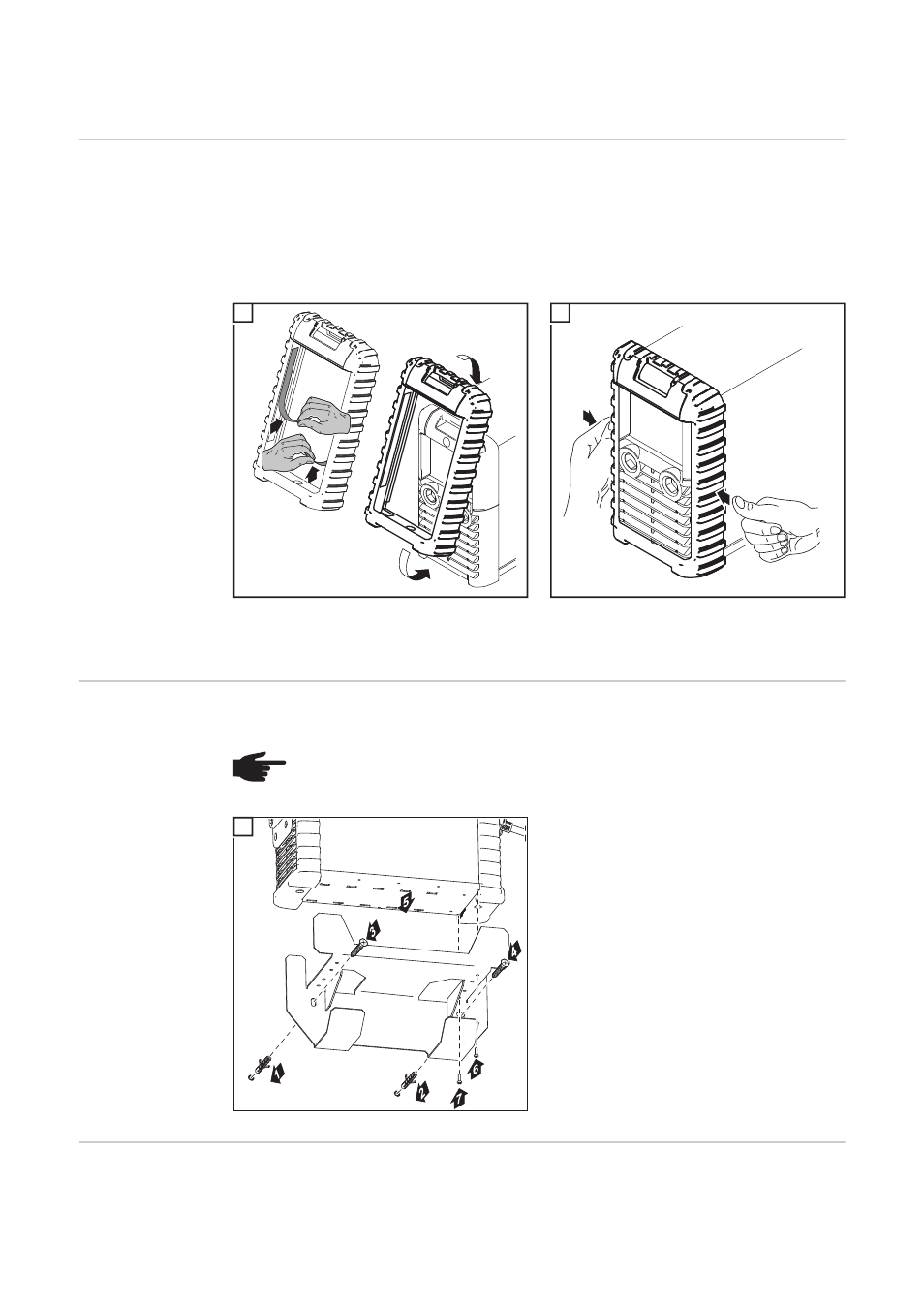

Options de montage
Option Montage
du cadre de pro-
tection En fonction du modèle d'appareil, un cadre de protection spécial peut être adapté.
IMPORTANT ! L'option Montage mural exige l'installation du cadre de protection, car les
accessoires de montage sont conçus pour un montage avec cadre de protection.
Le cadre de protection ne doit pas être installé avec l'option Montage au sol.
Montage du cadre de protection :
IMPORTANT ! Si le cadre de protection n'est pas destiné à être monté durablement sur
l'appareil, ne pas enlever les films de protection sur les bandes adhésives.
Option Montage
mural Installer le chargeur sur un mur au moyen du support mural fourni en option :
- Monter le support mural à l'aide des
chevilles et des vis adéquates sur un
mur adapté
- Placer le chargeur de batterie dans le
support mural
La face inférieure du chargeur doit être
posée à niveau sur le support mural
- Uniquement en cas de montage per-
manent du chargeur de batterie sur le
support mural :
Fixer le chargeur sur le support mural
au moyen des deux vis fournies (di-
amètre 3,5 x 9,5 mm)
Option Montage
au sol Installer le chargeur au sol au moyen des équerres de montage fournies en option :
2
1
4
3
1
1
2
2
REMARQUE! En cas de fixation murale, respecter la limite de poids de l'appareil.
La fixation doit être effectuée uniquement sur un mur adapté à cet effet.
1
