TASCAM DR-70D
109

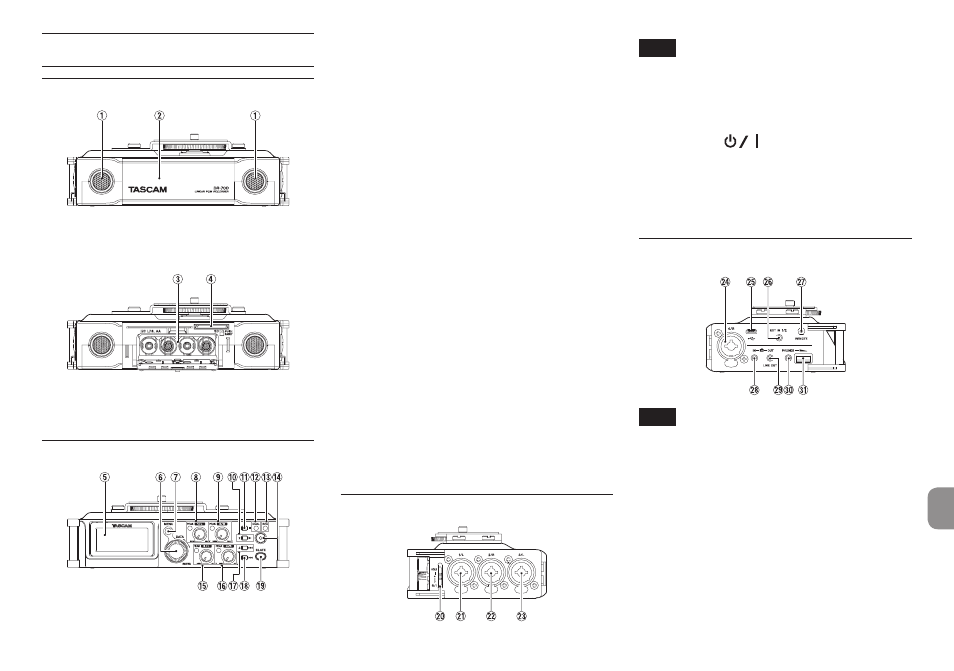

各部の名称
フロントパネル
1
内蔵ステレオマイク
2
フロントカバー
3 電池ケース
4
SDカードスロット
リアパネル
5 ディスプレー
6 DATAダイヤル（ENTER）
各種設定画面での項目の選択や値の変更を
行います。
7
MENUボタン
8 1/Lつまみ／ PEAKインジケーター
9
2/Rつまみ／ PEAKインジケーター
0
2/7ボタン
q 1/8ボタン
w
DUALインジケーター
デュアル録音モード選択中に点灯します。
e
RECインジケーター
録音中はインジケーターが赤色に点灯。
r
録音(0)ボタン
t
3/Lつまみ／ PEAKインジケーター
y 4/Rつまみ／ PEAKインジケーター
u
3//ボタン
i
4/.ボタン
o SLATEボタン
スレートトーンを録音します。
左サイドパネル
メモ
外部機器のプラグを接続するときや使用中
には、プラグに無理な力を加えないでくだ
さい。機器を破損してしまう恐れがありま
すのでご注意ください。
p HOLD ／ スイッチ
a
1/L端子（XLR ／ TRS）
s
2/R端子（XLR ／ TRS）
d 3/L端子（XLR ／ TRS）
右サイドパネル
メモ
ヘッドホンや外部機器のプラグを接続する
ときや使用中には、プラグに無理な力を加
えないでください。特に標準wミニ変換プ
ラグを使う場合は思わぬ力が加わり、機器
を破損してしまう恐れがありますのでご注
意ください。
f 4/R端子（XLR ／ TRS）
g Micro USB端子
h
EXT IN 1/2端子
（φ3.5mm ステレオミニジャック）
