TASCAM DR-70D
49

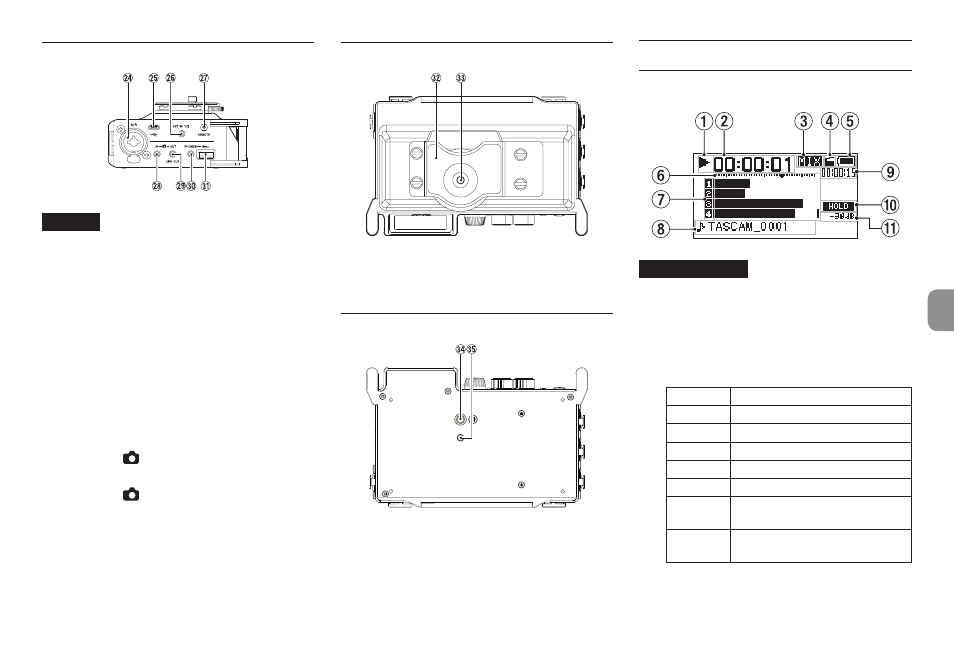

Panel derecho
NOTA
Cuando conecte y utilice conectores de
auriculares y de otros dispositivos externos,
no aplique demasiada fuerza sobre ellos.
En particular, tenga cuidado de no aplicar
excesiva fuerza cuando utilice un adaptador
de conector estándar a conector mini. Si lo
hace, puede dañar el equipo.
f Conector 4/R (XLR/TRS)
g Puerto micro USB
h Conector EXT IN 1/2 (minijack estéreo de
3,5 mm)
j Conector REMOTE (jack TRS de 2,5 mm)
k Conector IN (minijack estéreo de 3,5
mm)
l Conector OUT/LINE OUT (minijack
estéreo de 3,5 mm)
v Conector PHONES (minijack estéreo de 3,5
mm)
z Control de volumen de auriculares PHONES
Panel superior
x Abrazadera de fijación de la cámara DSLR
c Tornillo de fijación DSLR (6,3 mm)
Panel inferior
v Rosca para montaje en trípode (6,3 mm)
b Agujero con pivote para videocámara
Pantalla inicial
Esta es la pantalla que habitualmente se muestra
durante la reproducción.
PRECAUCIÓN
Durante la monitorización, algunos
medidores, iconos y otros elementos serán
distintos a los de la pantalla de grabación.
1 Estado operativo de la grabadora
Este icono le muestra el estado operativo de la
grabadora.
Indicador Significado
8
Parada
9 En pausa
7 Reproducción
, Avance rápido
m Rebobinado
/
Salto al principio de la pista
siguiente
.
Salto al principio de la pista
anterior
