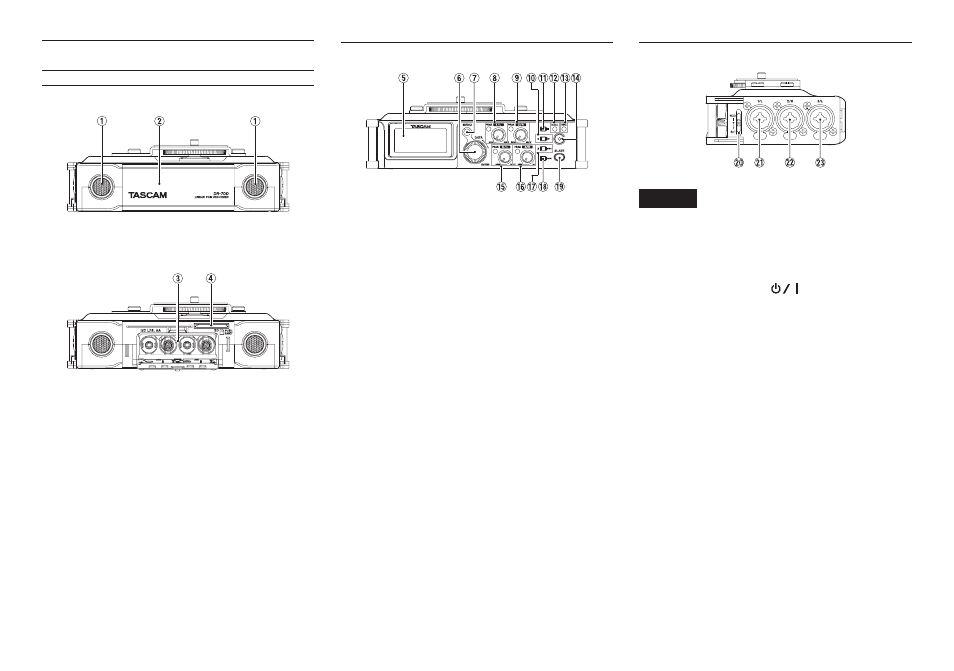

Nombres de las partes
Panel frontal
1 Micrófono estéreo integrado
2 Tapa frontal
3 Compartimento para la pilas
4 Ranura para tarjetas SD
Panel trasero
5 Pantalla
6 Dial DATA (ENTER)
Gírelo para elegir elementos y cambiar valores
en las distintas pantallas de ajuste.
7 Botón MENU
8 Mando 1/L e indicador PEAK
9 Mando 2/R e indicador PEAK
0 Botón 2/7
q Botón 1/8
w Indicador DUAL
Se ilumina cuando está seleccionado el modo
de grabación dual.
e Indicador REC
Se ilumina en rojo durante la grabación
r Botón de grabación (0)
t Mando 3/L e indicador PEAK
y Mando 4/R e indicador PEAK
u Botón 3//
i Botón 4/.
o Botón SLATE
Se utiliza para grabar tonos “slate” o de
referencia.
Panel izquierdo
NOTA
Cuando conecte y utilice conectores de
dispositivos externos, no aplique demasiada
fuerza sobre ellos. Si lo hace, puede dañar el
equipo.
p Interruptor HOLD/
a Conector 1/L (XLR/TRS)
s Conector 2/R (XLR/TRS)
d Conector 3/L (XLR/TRS)
