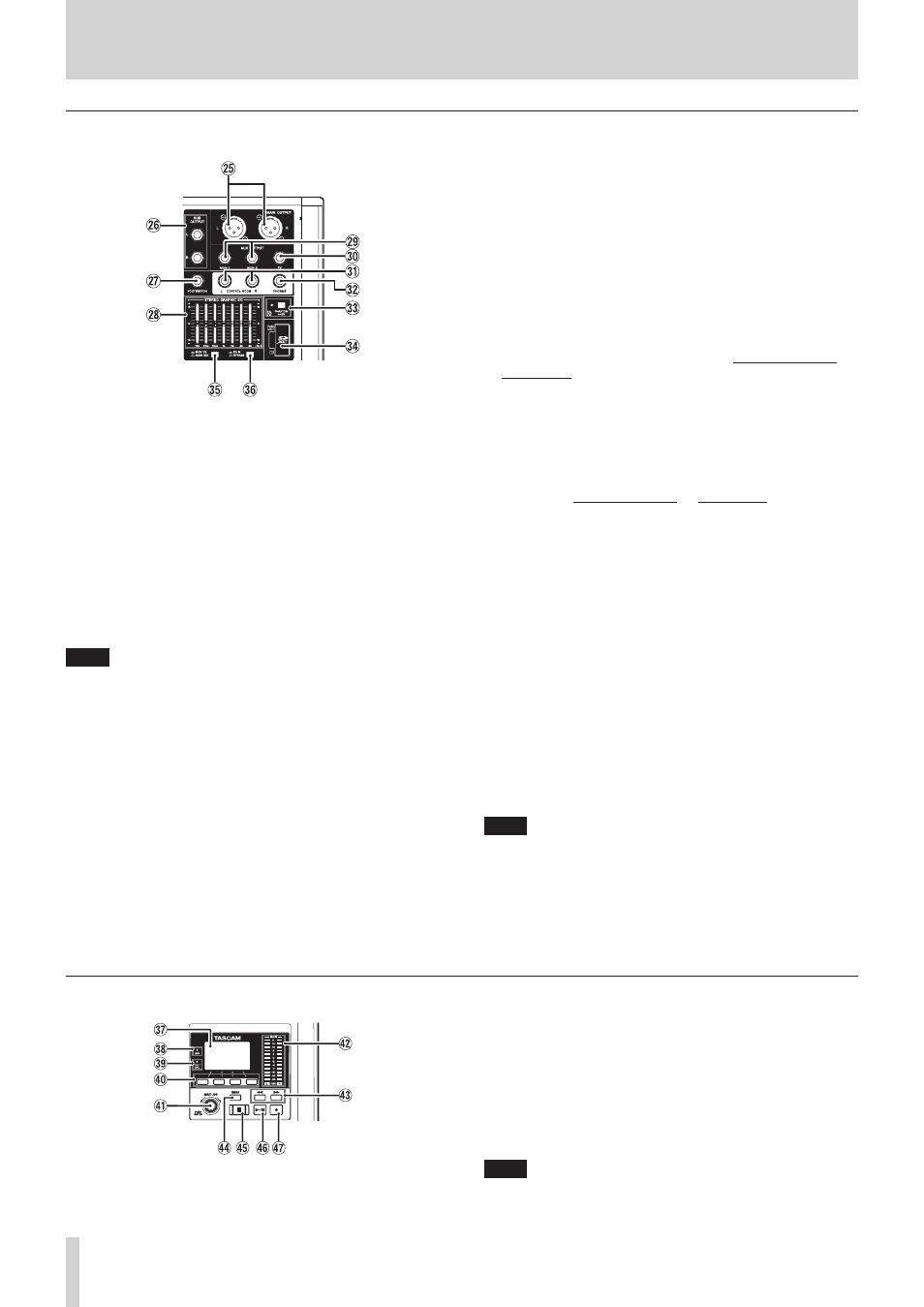

2 – Nomenclature et fonctions des parties
Section des prises de sortie analogiques
g
Prises MAIN OUTPUT L/R
Ces prises XLR sont des sorties analogiques générales.
o XLR (1 : masse, 2 : point chaud, 3 : point froid)
h
Prises SUB OUTPUT (L, R)
Ces prises jack 6,35 mm 3 points (TRS) sont des sorties
analogiques secondaires.
o 3 points (TRS, pointe = point chaud, bague = point froid et
manchon = masse)
j
Prise FOOTSWITCH
Cette prise jack 6,35 mm 2 points (TS) sert à brancher une
pédale commutateur.
o 2 points (TS, pointe : point chaud, manchon : masse)
NOTE
Cette unité a été conçue pour être utilisée avec des pédales
fugitives (sans enclenchement) qui doivent rester enfoncées
pour fonctionner (mises en court-circuit quand on les
enfonce).
k
Faders STEREO GRAPHIC EQ
Cet égaliseur graphique à 7 bandes agit sur les signaux
produits par les prises MAIN OUTPUT et AUX OUTPUT MON
1/2 .
l
Prises AUX OUTPUT MON 1/2
Ces prises jack 6,35 mm 3 points (TRS) sont des sorties
analogiques d’écoute de contrôle.
o 3 points (TRS, pointe = point chaud, bague = point froid et
manchon = masse)
;
Prise AUX OUTPUT FX
Cette prise jack 6,35 mm 3 points (TRS) standard est une
sortie analogique vers des effets.
Lorsqu'un effet externe est connecté, les signaux ne seront
plus envoyés à l'effet intégré.
Si vous utilisez un effet externe, désactivez l'effet intégré.
o 3 points (TRS, pointe = point chaud, bague = point froid et
manchon = masse)
z
Prises CONTROL ROOM L/R
Ces prises jack 6,35 mm 3 points (TRS) standard sont des
sorties analogiques pour la régie.
Elles servent à contrôler les signaux des bus MAIN MIX L/R ou
PFL/AFL L/R.
o 3 points (TRS, pointe = point chaud, bague = point froid et
manchon = masse)
x
Prise PHONES
Utilisez cette prise jack stéréo standard pour brancher un
casque stéréo. Utilisez un adaptateur pour brancher un
casque à fiche mini-jack. Elle sert à contrôler auditivement les
signaux des bus MAIN MIX L/R ou PFL/AFL L/R. (voir « Schéma
fonctionnel » en page 160)
c
Commutateur et voyant PHANTOM +48V
Utilisez ce commutateur pour fournir une alimentation
fantôme +48 V aux prises d'entrée MIC 1-2 , 3-12 et 13/14-
19/20 sur le dessus de l'unité.
Le voyant s'allume lorsque le commutateur PHANTOM +48V
est enclenché (voir « Réglage de l’alimentation fantôme » en
page 84).
v
Lecteur de carte SD
Insérez les cartes SD dans ce lecteur (voir « Insertion et retrait
des cartes SD » en page 78).
b
Sélecteur MON 1/2/MAIN MIX
Détermine les signaux de sortie sur lesquels agit l'égaliseur.
MAIN MIX : l'égaliseur agit sur les signaux envoyés par le
bus MAIN MIX L/R.
MON 1/2 : l'égaliseur agit sur les signaux envoyés par les
bus MONITOR OUT 1/2.
NOTE
Réglez également le commutateur EQ IN / BYPASS en
position EQ IN .
n
Commutateur EQ IN/BYPASS
En position EQ IN , l'égaliseur agit sur les signaux de sortie
choisis avec le sélecteur MON 1/2/MAIN MIX .
En position BYPASS , l’égaliseur n’agit pas quel que soit le
choix fait avec le sélecteur MON 1/2/MAIN MIX .
Section de contrôle de l'écran
m
Écran
Affiche diverses informations.
,
Voyant USB
S'allume quand la connexion USB fonctionne.
.
Voyant PFL/AFL
Cet voyant s’allume quand au moins un commutateur PFL de
canal est enclenché ou lorsque le commutateur AFL de fader
MON 1 / MON2 est enclenché.
/
Touches de fonction
Les fonctions de ces touches changent selon ce qu'affiche
actuellement l'écran. Les fonctions affichées en bas de l'écran
sont assignées à ces touches.
NOTE
Pour plus de commodité dans ce mode d’emploi, les quatre
touches situées sous l'écran sont appelées touches de
fonction F1 , F2 , F3 et F4 , de gauche à droite.
