Bombas Eléctricas Para Uso Del Público

Instalación

Rev. Manual

Página

03/07/03 035357

3

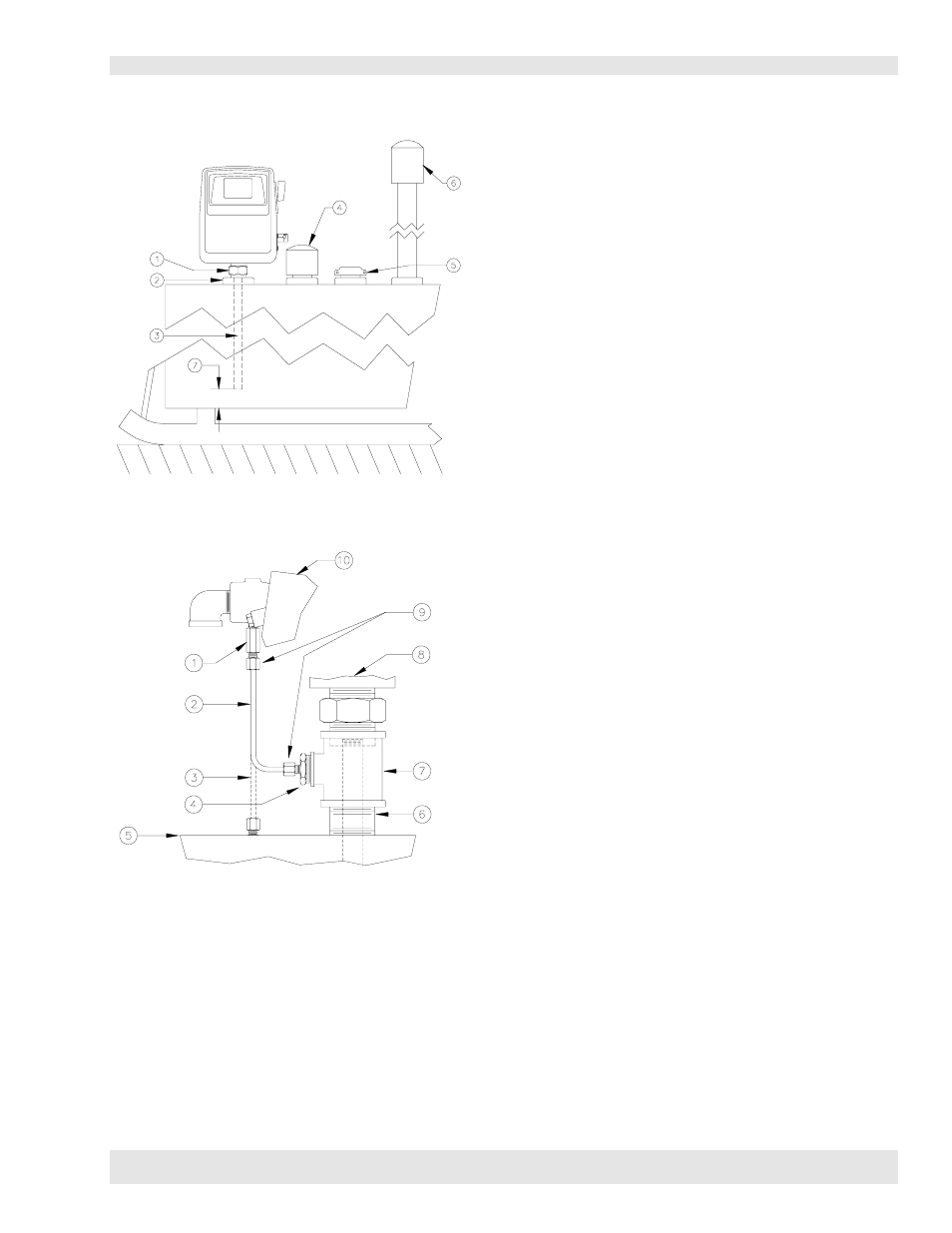

MONTAJE DIRECTO, TANQUE
SUPERFICIAL

€

Pieza “Install-a-Socket”, enroscar en

ó

ó

Brida del tanque, 2” NPT

ì

Tubo de succión, 1” NPT. Enroscar en la parte

inferior

de

€

ö

Desahogo de emergencia

ú

Se requiere tapa de llenado con desahogo

÷

Se requiere desahogo de presión/vacío

ø

La distancia mínima del tubo de succión al fondo

del tanque debe ser de 100mm.







VÁLVULA VACUORREGULADORA

€

Válvula

vacuorreguladora

ó

Tubería de cobre, 1/4”

ì

Tubería

alterna

ö

Buje de 1/8” x 3/4”

ú

Parte superior del tanque

÷

Niple, 2” x 3”

ø

Conexión en T, 2” x 2” x 3/4”

í

Entrada de la bomba

û

Adaptador NPT de 1/4” x 1/8”

ç

Cubierta de la bomba
