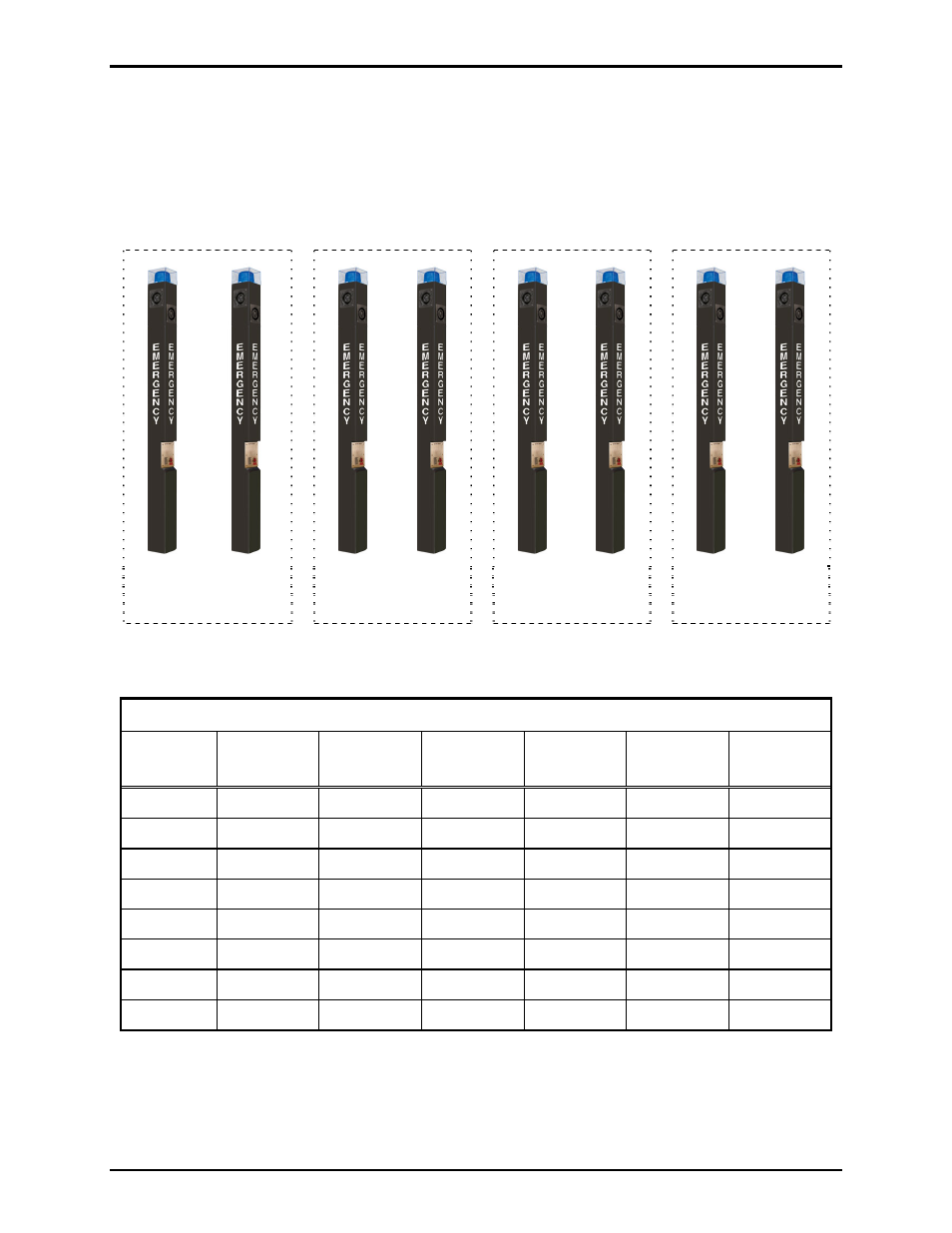

Appendix A: Speaker Zoning Example
This is an example of a typical 4-zone system containing a total of eight modules.
Each stanchion paging module has a unique address for individual stanchion paging and volume control,
a zone address for group paging and an all zone address for system wide paging.
Module 1 Module 2
Module 3 Module 4
Module 5 Module 6
Module 7 Module 8
Zone 1
Zone 2
Zone 3
Zone 4
Figure 7. System Layout
Table 1. - Address Allocation
Module Access Address
Module Module
Address
Zone 1
Address
Zone 2
Address
Zone 3
Address
Zone 4
Address
All Zone
Address
1
101#
01#
99#
2
102#
01#
99#
3
103# 02# 99#
4
104# 02# 99#
5
105# 03# 99#
6
106# 03# 99#
7
107# 04# 99#
8
108# 04# 99#
