● Avant l’utilisation, chargez l’accu pendant trois jours en plein
soleil via le module solaire (chargement initial).
● Lorsque la batterie est complètement chargée, le kit est prêt à
l’emploi  Allumer les lumières ou autres équipements.
Mode d’emploi / Fonctionnement

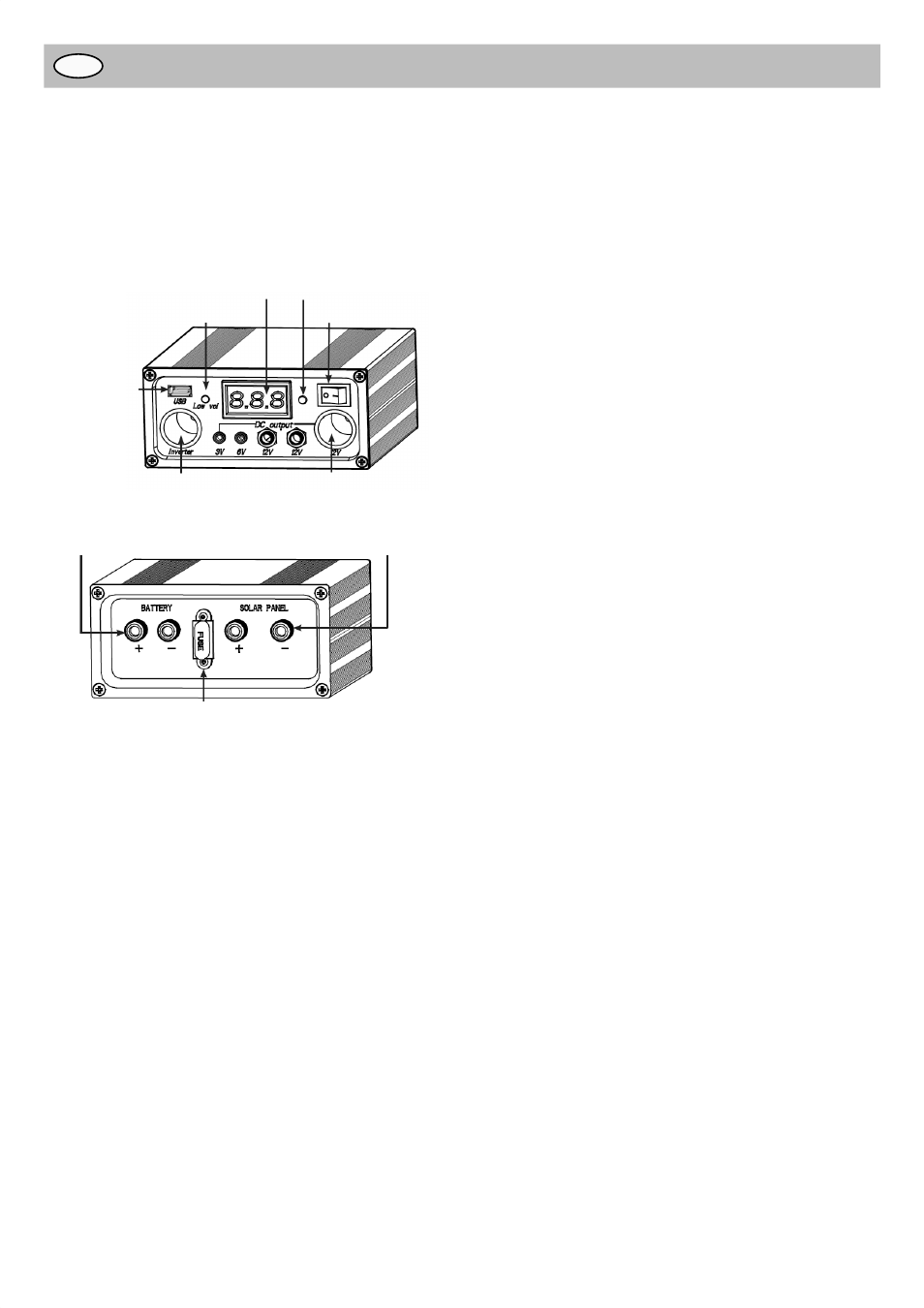

Régulateur de charge solaire
FACE AVANT
Voltmètre numérique
Indicateur de déchargement excessif
Sortie
USB
Interrupteur pour voltmètre
numérique
Sortie CLA 12V femelle Sortie CLA onduleur femelle
Interrupteur ON/OFF
FACE ARRIÈRE
Connexion à la batterie Connexion au Panneau Solaire
Fusible
● Le régulateur de charge ne doit pas être utilisé sans batterie
appropriée (12 V ≥ 33 Ah), sinon risque de défaillance des
appareils raccordés.
● S’assurer que le branchement du régulateur de charge est
solide et sûr.
● Le régulateur de charge doit être allumé afi n d’en activer toutes
les fonctions.
● Un voltmètre numérique est inclus afi n d’affi cher la tension de
la batterie en temps réel. Un bouton-poussoir permet d’allumer
l’écran numérique uniquement si cela est nécessaire, permet-
tant ainsi d’économiser une électricité précieuse.
● Le régulateur de charge fournit les protections suivantes
permettant de maintenir le système en bonnes conditions de
fonctionnement :
A. Protection contre le déchargement excessif : Lorsque le
niveau d’électricité de la batterie est trop bas (inférieur
à 11±0.3 V), le régulateur de charge solaire coupe automa-
tiquement la sortie de puissance afi n d’éviter un décharge-
ment excessif de la batterie. L’indicateur « Low vol » situé
sur la façade du régulateur de charge s’allume alors. L’ali-
mentation de l’équipement reprendra lorsque la tension de
la batterie repassera à 12 V. Veuillez débrancher l’équipe-
mentet procéder au chargement complet de la batterie.
B. Protection contre le chargement excessif : Lorsque le
niveau d’électricité de la batterie augmente de façon exces-
sive (supérieur à 14.0-14.5 V), le régulateur du système
coupe automatiquement l’entrée de puissance afi n d’évi-
ter d’endommager de la batterie. L’alimentation électrique
depuis le module solaire reprendra lorsque la tension de la
batterie atteindra de nouveau 13.5 V.
C. Protection contre la surcharge : Lorsque la puissance de
sortie est trop importante, le fusible dans le régulateur du
système saute afi n d’éviter que le régulateur ne soit endom-
magé. Dans ce cas, le fusible doit être remplacé afi n de
permettre au régulateur de fonctionner à nouveau (fusible
voiture 10 A - rouge).
Prises de connexion :
Face avant
Sortie CC :
1 prise adaptateur allume-cigare 12 V : elle peut être utili-
sée pour alimenter les dispositifs équipés d’un adaptateur
allume-cigare,
2 prises de connexion CC 12 V (6,3 mm)
1 prise de connexion CC 6 V (3,5 mm)
1 prise de connexion CC 3 V (3,5 mm)
Onduleur
1 prise adaptateur allume-cigare pour raccorder l’onduleur :
cette sortie est alimentée directement depuis la batterie re-
chargeable et n’est pas régulée par le régulateur de charge
solaire.
USB
1 sortie USB (5 V CC) : elle peut être utilisée pour charger
des appareils électroniques pouvant être alimentés par
l’intermédiaire d’un port USB (lecteur MP3, téléphone porta-
ble).
Voltmètre numérique
● Écran
● Interrupteur ON/OFF
Face arrière
● Fuse
● Borne « BATTERY »
● Borne « SOLAR »
Onduleur
● Doit fonctionner uniquement avec des récepteurs appropri-
és (230 V AC, 150 watts max., forme sinusoïdale modifi ée).
● Raccorder à la prise « Inverter » uniquement des
onduleurs (respecter la capacité de charge max.) ! Il
ne faut pas raccorder d’autres appareils. Dans le cas
contraire, cela pourrait décharger l’accumulateur en
profondeur et ainsi l’endommager.
● Raccorder d’abord l’onduleur au régleur de charge solaire
(prise de raccordement femelle de l’onduleur).
Veillez à ne pas raccorder l’onduleur à la prise de
raccordement 12 V. Le contrôleur de charge incorporé
risque de brûler.
● Réglez d’abord l‘onduleur comme source, puis le
récepteur.
Attention : lors du raccordement d’un appareil à moteur
ou compresseur sur l’onduleur, veillez toujours à ce que la
puissance de crête de l’onduleur s’élève à environ 3 fois la
puissance nominale de l’appareil électrique, car le courant
de démarrage est très supérieur à la valeur nominale de
l’appareil.
● En cas de tension trop faible de la batterie, l’onduleur émet
un signal sonore. Eteignez l’appareil raccordé, séparez
l‘onduleur et rechargez l‘accumulateur.
● L’onduleur émet un signal sonore quand la puissance tota-
le de l’appareil à utiliser dépasse la puissance de sortie de
l’onduleur.
● Ceci se produit également quand la température de
l’onduleur dépasse 65 °C suite à une utilisation prolongée.
