Sistema de Energía Solar SES P4033 V3 ES
18
Este sistema de energía solar, que consta de un panel solar, un
regulador de carga, un inversor de energía y otros componentes,
ha sido diseñado para generar y almacenar energía solar.

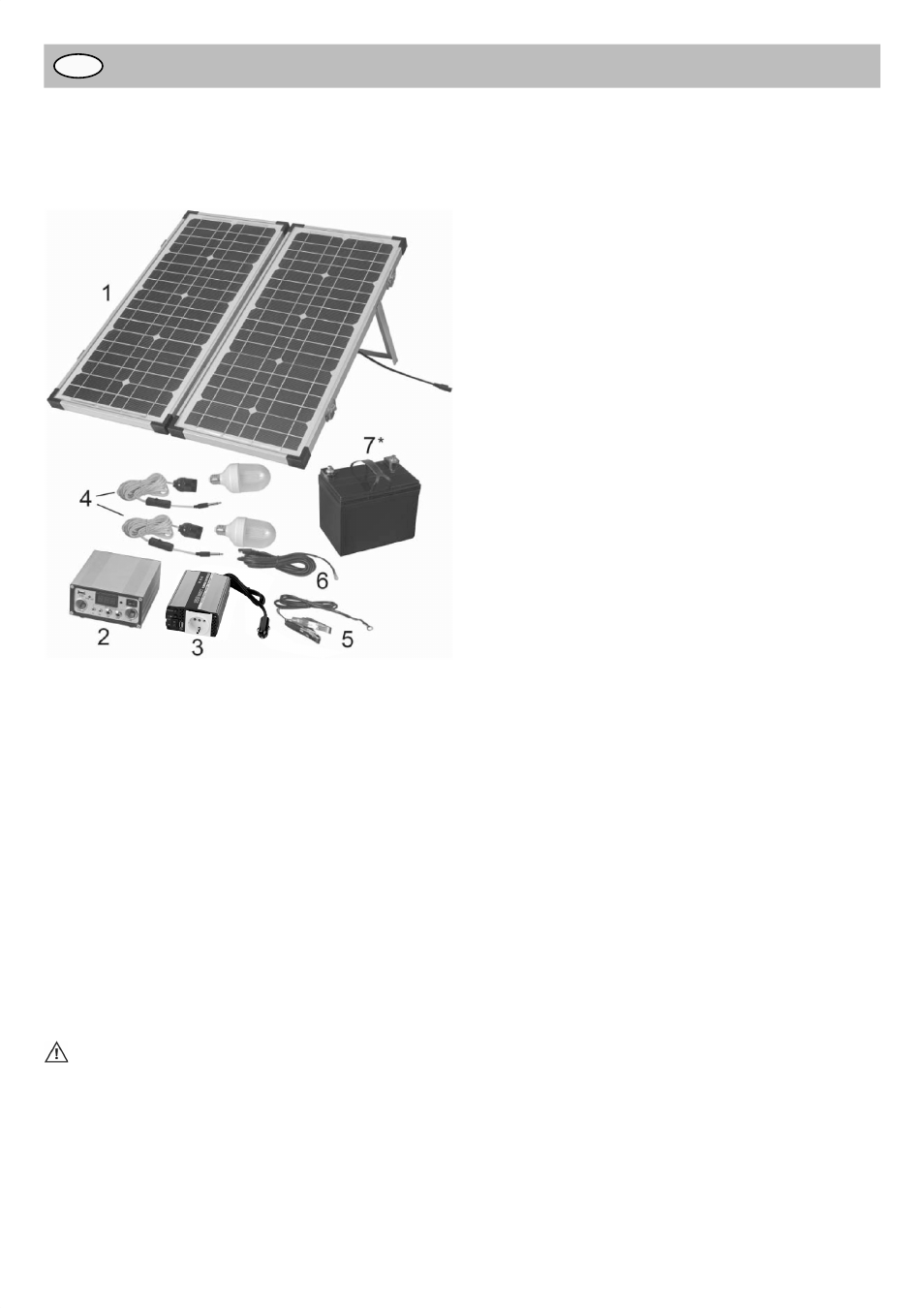

Componentes
1 Panel solar (Monocristalino)
Potencia de salida: 40 W
Posicionador incluido (abrazadera en la parte posterior)
2 Regulador de carga solar
El regulador de carga está diseñado para controlar la carga del
panel solar en la batería, y el consumo de energía desde la
batería a las salidas.
Incluye:
- Medidor de voltaje digital
- Toma de carga USB
- Varias salidas de CC de bajo voltaje
3 Inversor de energía (150 W)
Convierte CC de 12 V en CA de 230 V (ondas sinusoidales
modifi cadas)
4 2 conjuntos de luz de ahorro de energía (CC 12 V/5 W)
con cable de 5 m e interruptor de encendido/apagado.
5 Cable (de batería a regulador de carga), longitud = 1 m
6 Cable (de panel solar a regulador de carga), longitud = 5 m
7* No incluye: Batería recargable de 12 V/33 Ah (plomo sellado),
pedir por separado (nº de artículo 1292990) o utilizar una bate-
ría comparable de CC de 12 V.
Precaución
Guarde estas instrucciones para consultarlas en el futuro.
LEA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR EL
PRODUCTO PARA REDUCIR EL RIESGO DE FALLOS O FUN-
CIONAMIENTO INCORRECTO DEL SISTEMA.
● ¡La corriente puede causar situaciones de peligro! ¡Pida a un
profesional que se encargue del producto y manténgalo fuera
del alcance de los niños! Este producto no es apto para su
uso por parte de niños pequeños o de personas enfermas, a
menos que cuenten con la supervisión de una persona respon-
sable para garantizar que utilicen la aplicación de una manera
segura.
● El panel solar genera electricidad en contacto con la luz.
● No cortocircuite ningún cable conductor.
● Apague siempre el regulador de carga y/o el inversor de ener-
gía antes de conectar o desconectar el panel.
● Conecte siempre el producto siguiendo este orden: Batería 
aparato (luces de CC...)  Panel solar.
Desconecte siempre el producto siguiendo este orden: Panel
solar  aparato (luces de CC...) batería.
● Ninguna pieza es resistente al agua, excepto el panel solar.
● Cargue la batería a través del módulo solar durante 3 días a
pleno sol antes de su primera utilización (carga inicial).
● No exponga la batería a fuegos o temperaturas muy altas, ya
que podría explotar.
● Coloque siempre el inversor y el regulador de carga en un
entorno:
- bien ventilado
- no expuesto a la luz solar directa o a fuentes de calor
- fuera del alcance de los niños
- lejos del agua/humedad, aceite o grasa
- lejos de cualquier sustancia infl amable
- seguro y sin riesgo de caídas
● Nunca utilice lámparas de bajo consumo que se encuentran
incluidas con portalámparas de 230 V~ de tipo E27.
● Sólo utilice el set de lámparas de bajo consumo que se en-
cuentra incluido con las bombillas adecuadas (E27) de 12 V
DC.
Instalación
● Extraiga el sistema de energía solar del embalaje con cuidado.
● Suelte los dos enganches del lateral del panel solar (artículo 1)
y pliegue los paneles hacia fuera. Extienda al máximo los dos
soportes y fíjelos en posición.
● Coloque el panel solar mirando hacia el sol. Asegúrese de que
no quede cubierto por la sombra de árboles, edifi cios u otros
objetos.
NOTA: Para obtener el máximo rendimiento, le recomendamos
que desplace los paneles con frecuencia para seguir el movi-
miento del sol a lo largo del día.
● Extienda al máximo el cable de conexión de 5 m (artículo 6)
y conéctelo al panel solar por el extremo de su conector solar.
● Apague el regulador de carga (artículo 2).
● Conecte la batería recargable al terminal “BATTERY” de la
parte posterior del regulador de carga con el cable de conexión
de la batería (artículo 5).
Asegúrese de realizar la conexión con la polaridad correc-
ta. Siga este orden de conexión:
A. Cable rojo (positivo)  entrada roja
B. Cable negro (negativo)  entrada negra
Asegúrese de que las pinzas de la batería no entren en
contacto entre sí.
Para la desconexión, siga el orden inverso.
● Conecte un dispositivo de bajo voltaje, como una luz de CC de
ahorro de energía (artículo 4), al regulador de carga (salida de
CC frontal, 12 V).
● Conecte el inversor de energía (artículo 3) al regulador de car-
ga con el adaptador de encendedor (toma frontal “INVERTER”).
● Conecte el panel solar al terminal “SOLAR PANEL” de la parte
posterior del regulador de carga.
● Encienda el regulador de carga y el inversor de energía.
● Cargue la batería a través del módulo solar durante 3 días
a pleno sol antes de su primera utilización (carga inicial).
● Cuando la batería esté totalmente cargada, el sistema está
listo para su uso  Encienda las luces u otras aplicaciones.
