Sistema de Energía Solar SES P4033 V3 ES
19

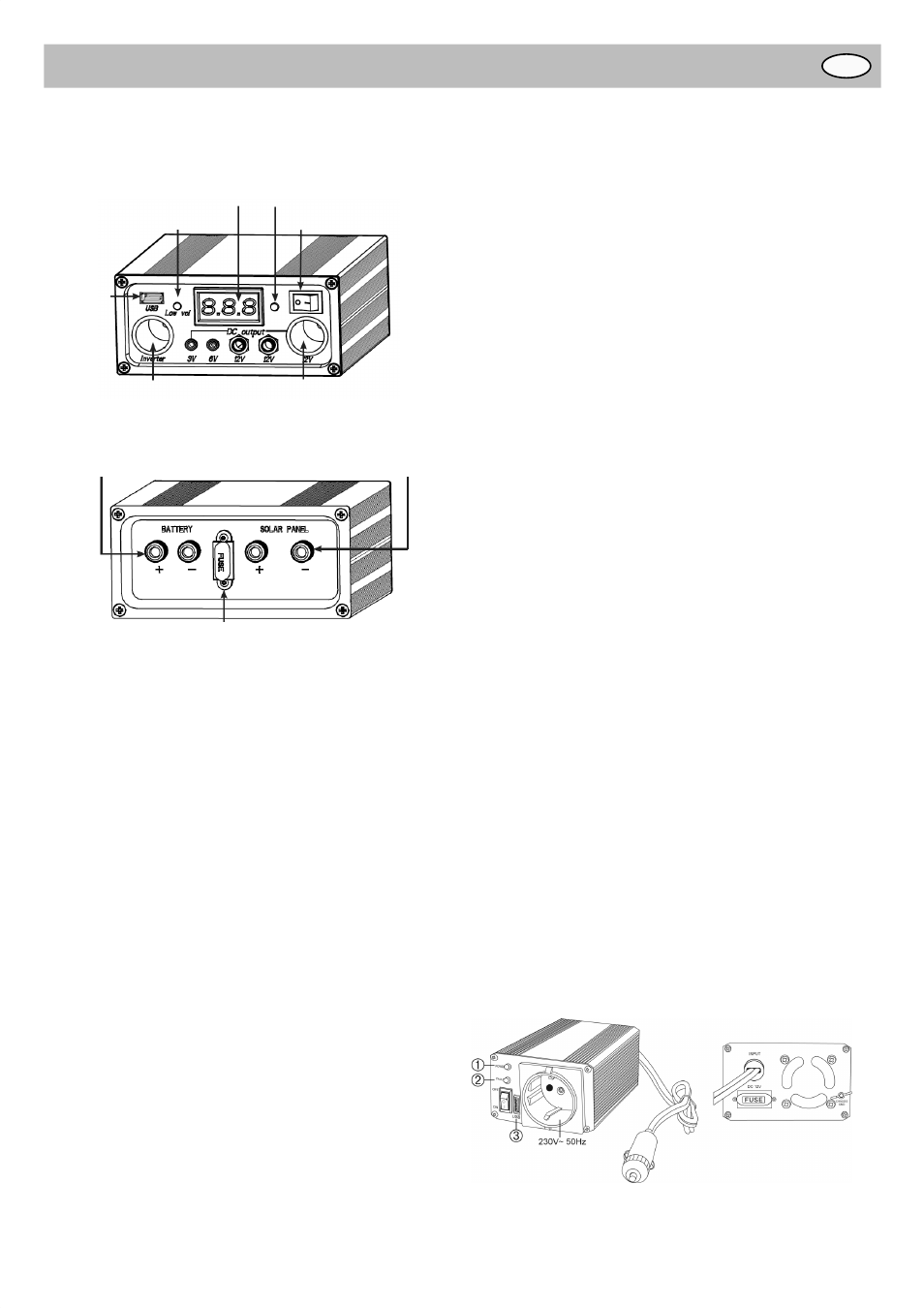

Modo de uso / Funcionamiento
Regulador de carga solar
PARTE FRONTAL
Medidor de voltaje digital
Indicador de descarga excesiva
Salida
USB
Interruptor del medidor
de voltaje digital
Salida CLA hembra de 12 V Salida CLA hembra
del inversor
Interruptor de
encendido/apagado
PARTE POSTERIOR
Conexión a la batería Conexión al panel solar
Fusible
● No utilice el regulador de carga sin las baterías apropiadas
(12 V ≥ 33 Ah), de lo contrario pueden producirse daños en los
aparatos conectados.
● Asegúrese de que la conexión a este regulador de carga esté
bien fi jada.
● El regulador de carga debe estar encendido para activar todas
sus funciones.
● Incluye un medidor de voltaje digital para mostrar el voltaje de
la batería en tiempo real. Incluye también un interruptor para
encender la pantalla digital únicamente cuando sea necesario
para ahorrar electricidad.
● El regulador de carga proporciona las siguientes protecciones
para mantener el sistema en perfectas condiciones de funcio-
namiento:
A. Protección de descarga excesiva: Si el nivel de electrici-
dad de la batería baja demasiado (por debajo de 11±0.3 V),
el regulador de carga cortará automáticamente el suministro
eléctrico para evitar que se produzca una descarga excesi-
va. El indicador “Low vol” de la parte frontal del regulador de
carga estará encendido. El suministro se reanudará cuando
el voltaje de la batería vuelva a subir a 12 V. Desconecte la
aplicación y cargue la batería por completo.
B. Protección de carga excesiva: Si el nivel de electricidad
sube demasiado (por encima de 14,0-14,5 V), el controlador
del sistema cortará la entrada de corriente para evitar daños
en la batería. Ésta se reanudará cuando el voltaje de la
batería baje a 13,5 V.
C. Protección de sobrecarga: Si la potencia de salida sube
demasiado, el fusible del controlador del sistema se fundi-
rá para evitar daños en el controlador. En este caso, será
necesario sustituir el fusible para que vuelva a funcionar el
controlador (fusible de coche 10 A – rojo).
Conexión de las tomas:
Parte frontal
Salida de CC:
1 adaptador de encendedor de 12 V: Se puede utilizar para
suministrar corriente a aplicaciones que cuenten con un
adaptador de encendedor.
2 conectores de CC de 12 V (6,3 mm)
1 conector de CC de 6 V (3,5 mm)
1 conector de CC de 3 V (3,5 mm)
Inversor
1 adaptador de encendedor para conectar el inversor de
energía:
Esta salida toma corriente directamente de la batería recar-
gable y no está controlada por el regulador de carga solar.
USB
1 salida USB (CC de 5 V): Se puede utilizar para cargar dis-
positivos electrónicos que obtienen suministro eléctrico de
un puerto USB (reproductor de MP3, teléfono móvil, etc.).
Voltímetro digital
● Pantalla
● Interruptor de encendido/apagado
Parte posterior
● Fuse
● Terminal de conexión “BATTERY”
● Terminal de conexión “SOLAR”
Inversor de energía
● Sólo para utilizar con los consumidores adecuados
(230 V AC, máx 150 W, forma sinusoidal modifi cada).
● ¡Sólo conectar al enchufe un inversor de energía (tenga
en cuenta la carga máxima)! No conectar otros dispositi-
vos, de lo contrario la batería se descargará totalmente
y podrá dañarse.
● Primero conecte el convertidor de energía al regulador de
carga solar (enchufe de conexión del convertidor de energía).
No conecte el inversor de energía al enchufe de conexión
de 12 V. Ya que existe el peligro de que el regulador de
carga incorporado se queme.
● Encienda el inversor de energía como fuente y entonces
el consumidor.
Atención: Al conectar un aparato con motor o compresor
al inversor de energía, asegúrese de que el pico de potencia
del inversor de energía corresponda alrededor de 3 veces
la potencia nominal del aparato eléctrico, ya que la corriente
de entrada es mucho mayor que el valor nominal del aparato.
Si existe un voltaje de batería demasiado bajo el inversor de
energía emite un pitido, apague el equipo conectado, separe
el inversor de energía y recargue la batería.
● El inversor de energía emite un pitido cuando el rendimiento
general del dispositivo conectado supera la potencia de salida
del inversor de energía.
● Esto también se produce cuando la temperatura del inversor
de energía supera los 65°C por un uso prolongado.
PARTE FRONTAL PARTE TRASERA
Indicadores de estado
Indicador (1) verde „POWER“ encendido: El inversor de energía
está encendido y listo. Indicador verde „POWER“ apagado: Inversor
de energía apagado
Indicador (2) rojo „FAULT“ encendido: Fallo de funcionamiento
