Σετ Ηλιακής Ενέργειας SES P4033 V3 GR
27
Το παρόν σετ ηλιακής ενέργειας, το οποίο αποτελείται από ένα
φωτοβολταϊκό πάνελ, ρυθμιστή φόρτισης, μετατροπέα ισχύος και
άλλα εξαρτήματα, προορίζεται για την παραγωγή και αποθήκευση
της ηλιακής ενέργειας.

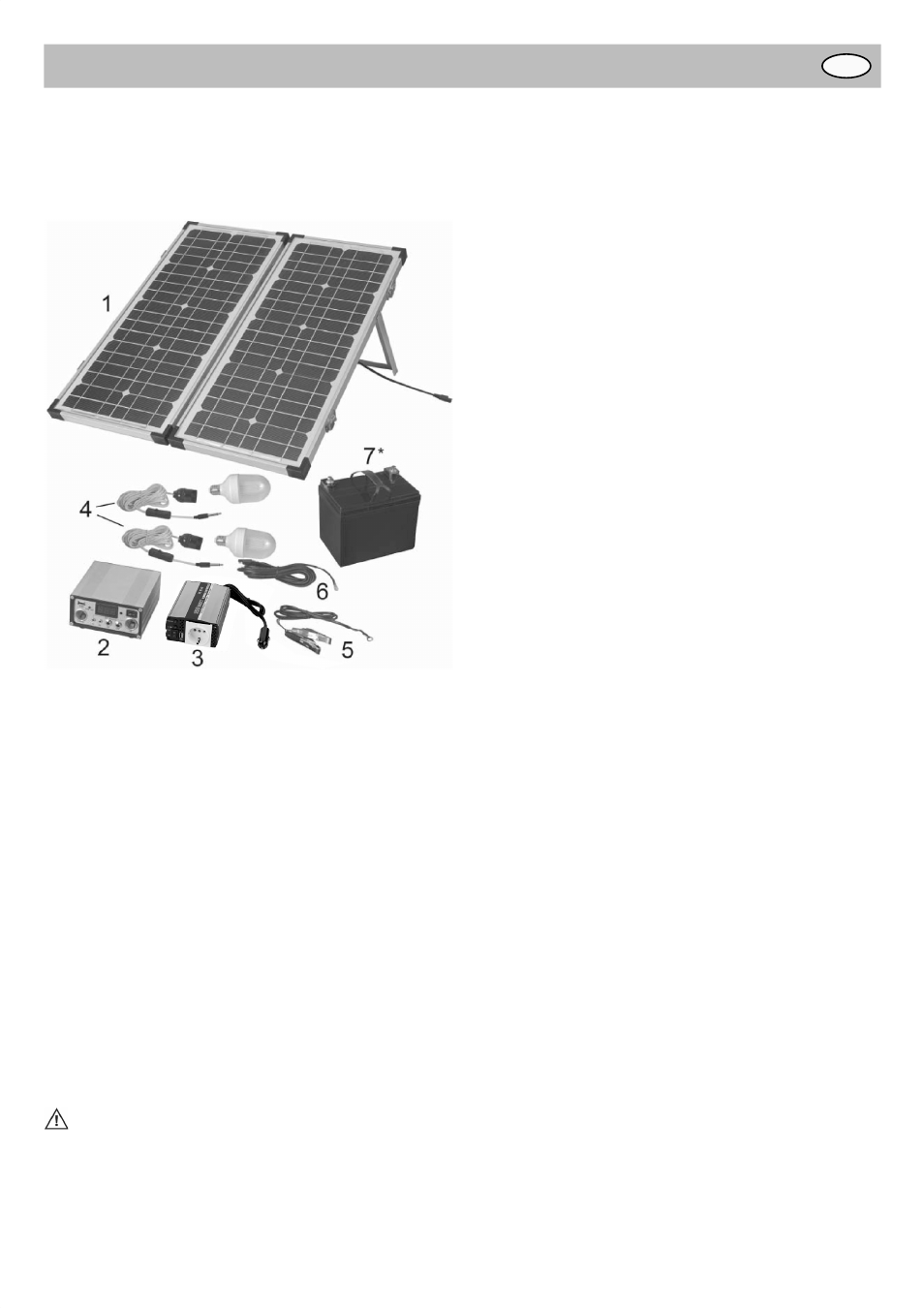

Συστατικά μέρη
1 Φωτοβολταϊκό πάνελ (μονοκρυσταλλική μορφή)
Ωφέλιμη ισχύς: 40 Wp
Περιλαμβάνεται ιδιοσυσκευή περιστροφής σε διάφορες θέσεις
(βραχίονας στο πίσω μέρος)
2 Ρυθμιστής ηλιακής φόρτισης
Ο ρυθμιστής φόρτισης είναι σχεδιασμένος για τον έλεγχο της
φόρτισης από το φωτοβολταϊκό πάνελ στη μπαταρία και την
ισχύ που εκλύεται από την μπαταρία προς τις εξόδους.
Περιλαμβάνονται:
-
Ψηφιακός μετρητής τάσης
- υποδοχή φόρτισης USB
- Διάφορες έξοδοι χαμηλής τάσης DC
3 Μετατροπέας ισχύος (150 W)
Μετατρέπει το συνεχές ρεύμα (DC) των 12 V σε οικιακό εναλ-
λασσόμενο ρεύμα (AC) 230 V (τροποποιημένες κυματομορφές).
4 2x σετ λαμπτήρων εξοικονόμησης ενέργειας (12 V DC/5 W)
με καλώδιο 5 μέτρων και διακόπτη ON / OFF.
5 Σετ καλωδίου (από τη μπαταρία στον ρυθμιστή φόρτισης),
μήκος = 1 m
6 Σετ καλωδίου (από το φωτοβολταϊκό πάνελ στον ρυθμιστή
φόρτισης), μήκος = 5 μέτρα
7* Δεν περιλαμβάνεται: 12 V/33 Ah επαναφορτιζόμενη μπαταρία
(σφραγισμένου μολύβδου), μπορείτε να την παραγγείλετε
ξεχωριστά (αρ. προϊόντος 1292990) ή να χρησιμοποιήσετε
αντίστοιχη μπαταρία 12 V DC.
Προσοχή
Φυλάξτε αυτές τις οδηγίες για μελλοντική αναφορά.
ΠΑΡΑΚΑΛΟΥΜΕ ΔΙΑΒΑΣΤΕ ΚΑΙ ΚΑΤΑΝΟΗΣΤΕ ΠΛΗΡΩς ΤΟ ΠΑ-
ΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΑΠΟ ΤΗ ΧΡΗΣΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ ΓΙΑ
ΝΑ ΜΕΙΩΣΕΤΕ ΤΙΣ ΠΙΘΑΝΟΤΗΤΕΣ ΒΛΑΒΗΣ Ή ΛΑΝΘΑΣΜΕΝΗΣ
ΧΡΗΣΗΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ.
● Το ηλεκτρικό ρεύμα μπορεί να είναι επικίνδυνο! Αναθέστε σε
έναν επαγγελματία να εγκαταστήσει το προϊόν και κρατήστε
μακριά τα παιδιά! Το προϊόν δεν προορίζεται για χρήση από
μικρά παιδιά ή από άτομα με διανοητικά προβλήματα χωρίς την
απαραίτητη επίβλεψη από το υπεύθυνο για αυτά άτομο ώστε
να εξασφαλίζεται ότι μπορούν να χρησιμοποιήσουν τη συσκευή
με ασφάλεια.
● Το φωτοβολταϊκό πάνελ παράγει ηλεκτρισμό μόλις εκτεθεί στο
φυσικό φως.
● Μην βραχυκυκλώνεται τα καλώδια.
● Πάντα να απενεργοποιείτε το ρυθμιστή φόρτισης και/ή τον με-
τατροπέα ισχύος πριν πραγματοποιήσετε σύνδεση ή αποσύν-
δεση.
● Συνδέετε πάντα με την εξής σειρά: Μπαταρία  συσκευή (φώτα
DC ...)  Φωτοβολταϊκό πάνελ.
Αποσυνδέετε πάντα με την εξής σειρά: Φωτοβολταϊκό πάνελ
 συσκευή (φώτα DC ...) μπαταρία.
● Κανένα από τα συστατικά μέρη δεν είναι αδιάβροχο, εκτός από
το φωτοβολταϊκό πάνελ.
● Φορτίστε την μπαταρία πριν από την πρώτη λειτουργία επί τρεις
ημέρες με τα ηλιακά πάνελ σε πλήρη ήλιο (αρχική φόρτιση).
● Μην εκθέτετε την μπαταρία σε εστία φωτιάς ή υψηλής θερμότη-
τας, μπορεί να εκραγεί.
● Τοποθετείτε πάντα τον μετατροπέα και το φορτιστή ρύθμι-
σης σε ένα περιβάλλον το οποίο:
- είναι καλά αεριζόμενο
- δεν είναι εκτεθειμένο στο άμεσο ηλιακό φως ή σε πηγή
θερμότητας
- μακριά από τα παιδιά
- μακριά από νερό/υγρασία, λάδια ή λίπη
- μακριά από οποιαδήποτε εύφλεκτη ουσία
- ασφαλές και χωρίς κίνδυνο πτώσης
● Μη χρησιμοποιήσετε ποτέ τους οικονομικούς λαμπτήρες που
εμπεριέχονται στη συσκευασία σε πρίζες Ε27 230 V~.
● Χρησιμοποιήστε τα περιλαμβανόμενα στη συσκευασία σετ
λυχνιών μόνο με τους κατάλληλους λαμπτήρες 12 V DC (E27).
Εγκατάσταση
● Αφαιρέστε προσεκτικά το σετ ηλιακής ενέργειας από τη συ-
σκευασία.
● Απασφαλίστε τις δυο ασφάλειες στο πλάι του φωτοβολταϊκού
πάνελ (στοιχείο 1) και ξεδιπλώστε τα πάνελ προς τα έξω. Προ-
εκτείνετε τα δύο στηρίγματα στο μέγιστο του μήκους τους και
ασφαλίστε σε αυτή τη θέση.
● Τοποθετήστε το φωτοβολταϊκό πάνελ σε θέση ώστε να κοιτάζει
προς τον ήλιο. Βεβαιωθείτε ότι το φωτοβολταϊκό πάνελ δεν κα-
λύπτεται από τη σκιά δέντρων, κτιρίων ή άλλων αντικειμένων.
ΣΗΜΕΙΩΣΗ: Για πετύχετε μέγιστη ισχύ, συστήνεται τα πάνελ να
μετακινούνται τακτικά ακολουθώντας την πορεία του ήλιου κατά
τη διάρκεια της ημέρας.
● Ξεδιπλώστε πλήρως το καλώδιο σύνδεσης 5 μέτρων (στοιχείο
6) και συνδέστε το στο φωτοβολταϊκό πάνελ στο άκρο του φω-
τοβολταϊκού συνδέσμου του.
● Απενεργοποιήστε τον ρυθμιστή φόρτισης (στοιχείο 2).
● Συνδέστε την επαναφορτιζόμενη μπαταρία στον ακροδέκτη της
μπαταρίας “BATTERY” που βρίσκεται στο πίσω μέρος του ρυθμι-
στή φόρτισης με το καλώδιο σύνδεσης της μπαταρίας (στοιχείο 5).
Βεβαιωθείτε ότι συνδέσατε με τη σωστή πολικότητα. Ακο-
λουθήστε την εξής διαδικασία σύνδεσης:
A. κόκκινο καλώδιο (θετικό)  κόκκινη υποδοχή
B. μαύρο καλώδιο (αρνητικό)  μαύρη υποδοχή
Βεβαιωθείτε ότι οι σφιγκτήρες της μπαταρία δεν έρχο-
νται σε επαφή ο ένα με τον άλλο.
Για αποσύνδεση εφαρμόστε την αντίστροφη σειρά.
● Συνδέστε τη συσκευή χαμηλής τάσης όπως η λάμπα εξοικονό-
μησης ενέργειας DC (στοιχείο 4) στο ρυθμιστή φόρτισης (έξοδος
DC μπροστινής πλευράς, 12 V).
● Συνδέστε τον μετατροπέα ισχύος (στοιχείο 3) στον ρυθμι-
στή φόρτισης με τον αναπτήρα τύπου αυτοκινήτου (υποδοχή
“INVERTER” στην μπροστινή πλευρά).
● Συνδέστε το φωτοβολταϊκό πάνελ στο τερματικό “SOLAR
PANEL” στο πίσω μέρος του ρυθμιστή φόρτισης.
