Kit energia solare SES P4033 V3 IT
21
Questo kit energia solare, costituito da un pannello solare, un re-
golatore di carica, un invertitore di potenza e altri componenti, si
utilizza per generare e immagazzinare energia solare.

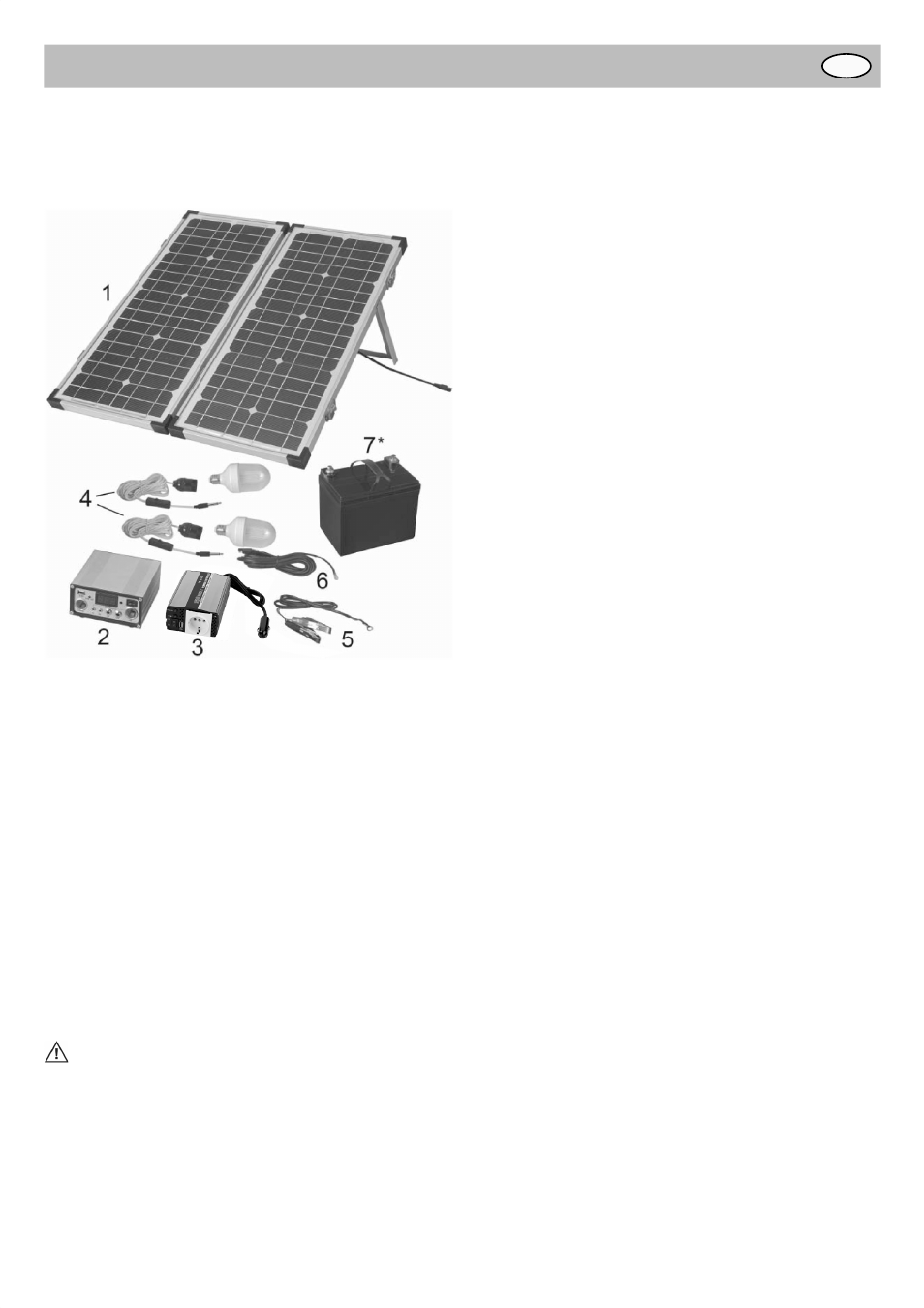

Componenti
1 Pannello solare (Monocristallino)
Uscita potenza: 40 W
Compreso posizionatore (staffa sulla parte posteriore)
2 Regolatore di carica solare
Il regolatore di carica è destinato al controllo della ricarica dal
pannello solare alla batteria e della potenza in uscita dalla bat-
teria alle uscite.
Compresi:
- Voltmetro digitale
- Presa di ricarica USB
- Varie prese uscita CC bassa tensione
3 Invertitore di potenza (150 W)
Converte CC 12 V in CA 230 V domestica (modificata senza
onde).
4 2 set di lampade a risparmio energetico (12 V CC/5 W)
con 5 m di cavo e interruttore ON/OFF.
5 Set cavi (batteria regolatore di carica), lunghezza = 1 m
6 Set cavi (pannello solare regolatore di carica), lunghezza = 5 m
7* Non inclusi: batteria ricaricabile12 V/33 Ah (al piombo acido
sigillata), ordinare separatamente (Art. N° 1292990) o utilizzare
una batteria equivalente 12 V CC.
Attenzione
Conservare le presenti istruzioni per riferimento futuro.
LEGGERE ATTENTAMENTE E CAPIRE IL MANUALE PRIMA DI
ACCENDERE L’APPARECCHIO PER RIDURRE IL RISCHIO DI
ANOMALIE O FUNZIONAMENTO ERRATO DEL SISTEMA.
● L’elettricità è sempre pericolosa. Far installare l’apparecchio
da un tecnico autorizzato e tenere l’apparecchio lontano dalla
portata dei bambini. L’apparecchio non deve essere utilizza-
to da bambini piccoli o persone con ridotte capacitá fi siche o
mentali se non sotto la sorveglianza di un responsabile della
loro sicurezza.
● Il pannello solare genera elettricità quando viene esposto alla
luce.
● Non cortocircuitare i cavi in piombo.
● Spegnere sempre il regolatore di carica e/o l’inverter di potenza
prima di effettuare il collegamento o scollegare.
● Collegare sempre nella sequenza: Batteria  apparecchio
(Spie CC ...)  Pannello solare.
Scollegare sempre nella sequenza:  apparecchio (Spie CC...)
batteria.
● I component non sono impermeabili, a parte il pannello solare.
● Carichi la batteria prima del primo uso 3 giorni per mezzo del
modulo solare a piena irradiazione solare (caricamento inizia-
le).
● Non esporre la batteria a fuoco o calore elevato: pericolo di
esplosione.
● Collocare sempre inverter e regolatore di carica in un am-
biente:
- ben ventilato
- non esposto alla luce diretta del sole o a fonti di calore
- fuori dalla portata dei bambini
- lontano da acqua/umidità, olio o grasso
- lontano da sostanze infi ammabili
- in luoghi dove non sia a rischio di caduta
● Utilizzi le lampade di risparmio energetico mai con montature
da 230 V~ con funzionamento E27.
● Utilizzi i set di lampadine di risparmio energetico allegati solo
con la lampadina adatta da 12 V DC (E27).
Installazione
● Rimuovere delicatamente il kit energia solare dall’imballo.
● Sbloccare le due clip sul lato del pannello solare (articolo 1)
e spiegare il pannello. Estendere i due supporti al massimo
e bloccarli in posizione.
● Collocare il pannello solare in posizione verso il sole. Controlla-
re che non sia coperto da ombre di alberi, edifi ci o altri oggetti.
NOTA: per ottenere la massima uscita, si consiglia di spostare
periodicamente i pannelli secondo i movimenti del sole durante
il giorno.
● Estendere completamente i 5 m di cavo di collegamento
(articolo 6) e collegarli al pannello solare e all’estremità del
connettore solare.
● Sprgnere il regolatore di carica (articolo 2).
● Collegare la batteria ricaricabile al morsetto “BATTERY” sulla
parte posteriore del regolatore di carica con il cavo della batte-
ria di collegamento (articolo 5).
Non invertire la polarità. Seguire la sequenza collegamento:
A. cavo rosso (positivo)  presa rossa
B. cavo nero (negativo)  presa nera
Controllare che i morsetti della batteria non vengano in
contatto l’uno con l’altro.
Per lo scollegamento, seguire la sequenza inversa.
● Collegare l’apparecchio a bassa tensione come una luce a ri-
sparmio energetico CC (articolo 4) al regolatore di carica (uscita
12 V CC lato anteriore).
● Collegare l’inverter di potenza (articolo 3) al regolatore di carica
con l’adattatore accendisigari (presa lato anterior “INVERTER”).
● Collegare il pannello solare al morsetto “SOLAR PANEL” sulla
parte posteriore del regolatore di carica.
● Accendere il regolatore di carica e l’inverter di potenza.
● Carichi la batteria prima del primo uso 3 giorni per mezzo del
modulo solare a piena irradiazione solare (caricamento inizia-
le).
● Quando la batteria è completamente carica, il kit è pronto per
l’uso  Accendere le lampade o le altre applicazioni.
