Zestaw z panelem słonecznym SES P4033 V3 PL
25

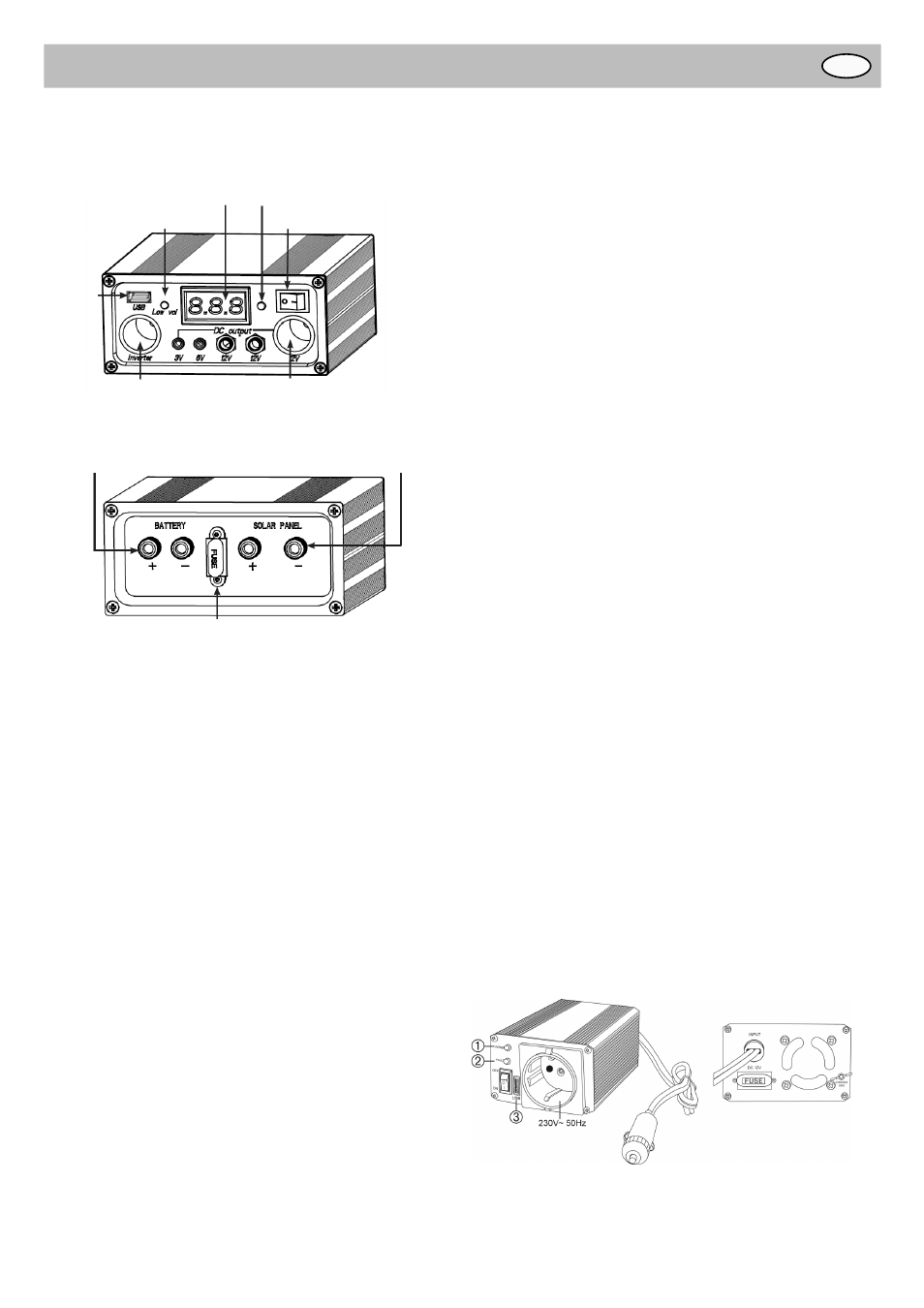

Sposób obsługi
Regulator ładowania
PRZÓD
Woltomierz cyfrowy
Wskaźnik nadmiernego
rozładowania
Gniazd
o USB
Włącznik wyświetlacza
woltomierza
Wyjście żeńskie 12V CLA Wyjście żeńskie CLA
do przemiennika
Włącznik
TYŁ
Złącze akumulatora Złącze panelu słoneczneg
Bezpiecznik
● Nie wolno używać regulatora ładowania bez pasującego aku-
mulatora (12 V ≥ 33 Ah), ponieważ w przeciwnym razie może
dojść do uszkodzeń podłączonych urządzeń.
● Upewnić się, że podłączenie regulatora ładowania jest stabilne
i bezpieczne.
● Aby uruchomić wszystkie funkcje regulatora, należy go włą-
czyć.
● Cyfrowy woltomierz przedstawia napięcie w akumulatorze w
czasie rzeczywistym. Przycisk służy do włączania wyświetla-
cza cyfrowego wtedy, gdy jest potrzebny. Ta funkcja pozwala
oszczędzać energię elektryczną.
● Regulator ładowania posiada następujące zabezpieczenia:
A. Ochrona przed nadmiernym wyładowaniem: Kiedy po-
ziom naładowania akumulatora spada (poniżej 11 ± 0,3 V),
regulator ładowania automatycznie odcina wyjście zasilania
w celu ochrony akumulatora przed nadmiernym wyładowa-
niem. Na przedzie regulatora ładowania pojawia się wska-
zanie „Low vol”. Zasilanie urządzenia-odbiornika zostanie
wznowione, gdy napięcie wzrośnie do 12 V. Należy odłączyć
urządzenie i naładować akumulator do pełna.
B. Ochrona przed przeładowaniem: Kiedy poziom naładowa-
nia akumulatora staje się za wysoki (powyżej 14,0-14,5 V),
sterownik systemowy automatycznie odcina dopływ energii,
aby uniknąć uszkodzenia akumulatora. Dopływ energii z
panelu słonecznego zostanie wznowiony, gdy napięcie w
akumulatorze spadnie do wartości 13,5 V.
C. Ochrona przed przeciążeniem: Jeśli moc wyjściowa jest
zbyt wysoka, bezpiecznik w sterowniku systemowym prze-
pala się, aby nie dopuścić do uszkodzenia sterownika. Bez-
piecznik należy wymienić, aby sterownik rozpoczął normal-
nie pracować (bezpiecznik samochodowy 10 A – czerwony).
Gniazda podłączeniowe:
Przód
Wyjście DC:
1 gniazdo zapalniczki 12 V: do zasilania urządzeń, które
posiadają wtyczkę zapalniczki samochodowej.
2 gniazda złącza DC 12 V (6,3 mm)
1 gniazdo złącza DC 6 V (3,5 mm)
1 gniazdo złącza DC 3 V (3,5 mm)
Przemiennik
1 gniazdo zapalniczki do podłączania przemiennika:
To wyjście pobiera prąd bezpośrednio z akumulatora i nie
podlega funkcji regulatora ładowania.
USB
1 gniazdo USB (5 V DC): można używać do ładowania
urządzeń elektronicznych (odtwarzacz MP3, telefon
komórkowy itp.).
Woltomierz cyfrowy
● Wyświetlacz
● Włącznik
Tył
● Bezpiecznik
● Przyłącze „BATTERY”
● Przyłącze „SOLAR”
Przemiennik
● Stosować tylko z odpowiednimi odbiornikami
(230 V AC, maks. 150 W, modyfi kowany sinus).
● Do gniazda przemiennika podłączać tylko przemienniki
(przestrzegać maks. obciążalności)! Nie wolno podłączać
innych urządzeń, ponieważ w przeciwnym razie może
dojść do całkowitego rozładowania akumulatora,
a co za tym idzie, do jego uszkodzenia.
● Najpierw podłączyć przemiennik do regulatora ładowania aku-
mulatora baterii słonecznej (gniazdo podłączeniowe przemien-
nika).
Zwrócić uwagę, aby nie podłączyć przemiennika do gniaz-
da podłączeniowego 12 V. W takim przypadku istnieje
ryzyko przepalenia wbudowanego kontrolera ładowania.
● Najpierw włączyć przemiennik jako źródło, a następnie
odbiornik.
Uwaga: Podczas podłączania urządzenia wyposażonego
w silnik lub kompresor do przemiennika należy zwrócić
uwagę, aby moc szczytowa przemiennika była około trzykrot-
nie wyższa od mocy nominalnej urządzenia elektrycznego,
ponieważ wartość prądu włączeniowego jest dużo wyższa niż
wartość nominalna urządzenia.
● W przypadku zbyt niskiego napięcia baterii przemiennik emitu-
je sygnał. W takim przypadku należy wyłączyć podłączone
urządzenie, odłączyć przemiennik i naładować akumulator.
● Przemiennik emituje sygnał w przypadku, gdy moc całkowita
zasilanego urządzenia przekracza moc wyjściową przemienni-
ka.
● Dotyczy to również sytuacji, w której temperatura przemienni-
ka na skutek dłuższego użytkowania przekroczy 65 °C.
PRZÓD TYŁ
Wskaźniki stanu przemiennika
Zielona lampka „POWER“ (1) świeci się: przemiennik jest włączony
i gotowy do użycia
Zielona lampka „POWER“ (1) nie świeci się: przemiennik jest
wyłączony
Czerwona lampka „FAULT“ (2) świeci się: błąd w działaniu
