Solar Energie-Set SES P4033 V3 DE
3
Dieses Solar Energie-Set, bestehend aus Solarmodul, Laderegler,
Wechselrichter sowie weiteren Komponenten dient der Erzeugung
und Speicherung von Solarenergie.

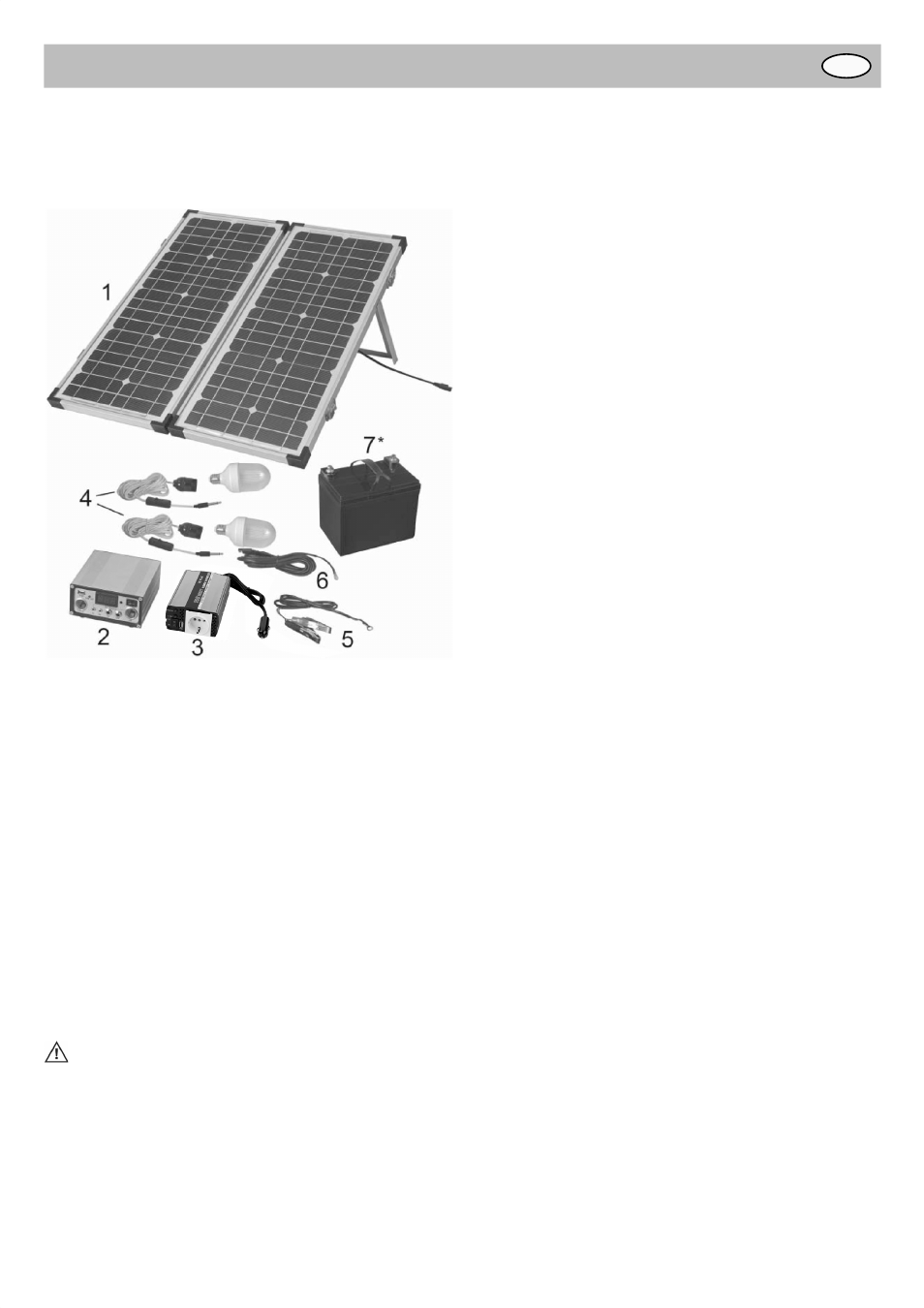

Komponenten
1 Solarmodul (Mono-Crystalline)
Ausgangsleistung: 40 Wp
Einschließlich Aufsteller (Halterung auf Rückseite)
2 Solar-Laderegler
Der Laderegler ist konzipiert, die Ladung der wieder aufl adba-
ren Batterie vom Solarmodul sowie den Stromausgang von der
Batterie zu Verbrauchern zu steuern.
Einschließlich:
- Digitales Spannungsmessgerät
- USB-Ladebuchse
- Mehrere Niederspannungs-Wechselstromausgänge
3 Wechselrichter (150 W)
Formt DC 12 V in Netzspannung AC 230 V um (modifizierte
Sinuswelle)
4 2x Energiesparlampen-Set (12 V DC/5 W) mit 5 m Kabel und
Ein-/Ausschalter
5 Kabelsatz (Batterie zu Laderegler), Länge = 1 m
6 Kabelsatz (Solarmodul zu Laderegler), Länge = 5 m
7* Nicht mitgeliefert: 12 V/33 Ah Akku (Blei-Gel), bitte getrennt be-
stellen (Art.-Nr. 1292990) oder gleichwertige wieder aufl adbare
Batterie verwenden.
Vorsicht
Bewahren Sie diese Anleitungen für künftiges Nachschlagen auf.
BITTE LESEN UND VERSTEHEN SIE DIESE ANLEITUNG
VOLLSTÄNDIG, BEVOR SIE DAS PRODUKT BENUTZEN, UM
FEHLFUNKTIONEN ODER FEHLBEDIENUNG DES SYSTEMS
ZU VERMEIDEN.
● Strom kann gefährlich sein! Halten Sie Kinder vom Produkt
fern! Dieses Gerät ist nicht zur Benutzung durch Personen
(einschließlich Kinder) mit verminderten körperlichen, sensori-
schen oder geistigen Fähigkeiten oder fehlender Erfahrung und
Kenntnis geeignet, es sei denn, sie wurden zum Gebrauch des
Geräts von einer für ihre Sicherheit verantwortlichen Person
angeleitet und beaufsichtigt.
● Das Solarmodul erzeugt Strom, sobald es Licht ausgesetzt ist.
● Schließen Sie keine Kabel kurz.
● Schalten Sie den Laderegler und/oder Wechselrichter stets
aus, bevor Sie Anschlüsse vornehmen oder abtrennen.
● Schließen Sie stets in dieser Reihenfolge an:
Batterie  Verbraucher (DC-Lampen ...)  Solarmodul.
Trennen Sie stets in dieser Reihenfolge ab:
Solarmodul  Verbraucher (DC-Lampen...)  Batterie.
● Die Bauteile, ausgenommen das Solarmodul, sind nicht
wassergeschützt.
● Laden Sie den Akku vor Erstbetrieb 3 Tage über das Solarmo-
dul bei voller Sonne (Initialladung).
● Setzen Sie den Akku nicht Feuer oder großer Hitze aus,
er kann explodieren.
● Stellen Sie Wechselrichter und Laderegler stets in folgen-
den Umgebungen auf:
- gut belüftet;
- nicht direkter Sonneneinstrahlung oder Wärmequellen
ausgesetzt;
- außerhalb dem Zugriff von Kindern;
- fern von Wasser/Feuchtigkeit, Öl und Schmiermitteln;
- fern von leicht entzündlichen Substanzen;
- sicher und standfest.
● Verwenden Sie beiliegende Energiesparlampen niemals an mit
230 V~ betriebenen E27 Fassungen.
● Verwenden Sie beiliegende Energiesparlampen-Sets nur mit
geeignetem 12 V DC Leuchtmittel (E27)
Installation
● Nehmen Sie das Solar Energie-Set vorsichtig aus der Verpa-
ckung.
● Öffnen Sie die beiden Clips an der Seite des Solarmoduls (Artikel
1) und falten Sie die Seiten nach außen. Klappen Sie die beiden
Aufsteller so weit wie möglich aus.
● Stellen Sie das Solarmodul zur Sonne ausgerichtet auf. Ach-
ten Sie darauf, dass das Solarmodul nicht durch Schatten von
Bäumen, Gebäuden oder anderen Objekten abgedeckt ist.
HINWEIS: Für eine maximale Ausgangsleistung empfehlen wir,
das Solarmodul der Sonne nachzuführen.
● Wickeln Sie das 5-m-Anschlusskabel (Artikel 6) vollständig ab
und schließen Sie es am Solarmodul an.
● Schalten Sie den Laderegler (Artikel 2) aus.
● Schließen Sie den Akku am Anschluss „BATTERY“ auf der
Rückseite des Ladereglers mit dem Batteriekabel (Artikel 5) an.
Achten Sie auf die korrekte Polarität. Bitte nehmen Sie den
Anschluss in folgender Reihenfolge vor:
A. Rotes Kabel (positiv)  rote Buchse
B. Schwarzes Kabel (negativ)  schwarze Buchse
Achten Sie darauf, dass die Batterieklemmen sich nicht
berühren.
Trennen Sie in umgekehrter Reihenfolge ab.
● Schließen Sie DC-Niederspannungsgeräte wie etwa DC-
Energiesparlampe (Artikel 4) am Laderegler an (DC-Ausgang
Frontseite, 12 V).
● Schließen Sie den Wechselrichter (Artikel 3) am Laderegler mit
dem Fahrzeugadapter an (Buchse „INVERTER“ Frontseite).
● Schließen Sie das Solarmodul am Anschluss „SOLAR PANEL“
auf der Rückseite des Ladereglers an (richtige Polarität beach-
ten).
● Schalten Sie Laderegler und Wechselrichter ein.
● Laden Sie den Akku vor Erstbetrieb über das Solarmodul
für 3 Tage bei voller Sonne auf (Initialladung).
● Sobald der Akku geladen ist, ist das Energie-Set betriebsbereit
 Schalten Sie die Lampen oder andere Verbraucher ein.
