Solenergisats SES P4033 V3 SE
15
Denna solenergisats, som består av solpanel, laddningsregulator,
växelriktare och ytterligare komponenter, är avsedd att generera
och lagra solenergi.

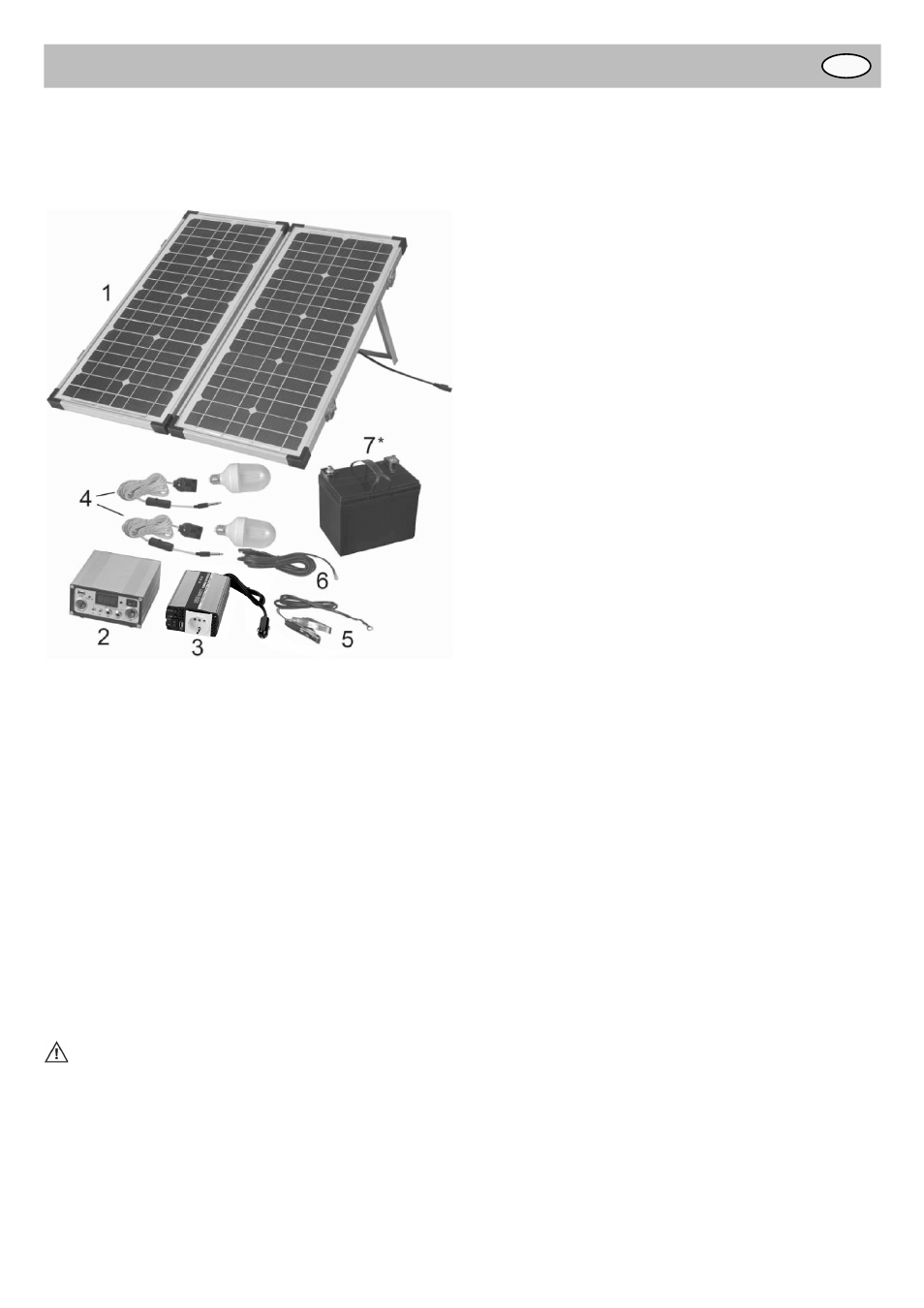

Komponenter
1 Solpanel (monokristallin)
Uteffekt: 40 Wp
Medföljande lägesinställare (konsol på baksidan)
2 Solladdningsregulator
Laddningsregulatorn är konstruerad att styra laddningen från
solpanelen till batteriet, och strömuttaget från batteriet till ut-
gångarna.
Medföljer:
- Digital spänningsmätare
-
USB-laddningsuttag
- Flera lågspänningsutgångsuttag (likström)
3 Växelriktare (150 W)
Omvandlar 12 V likström till 230 V hushållsväxelström (modifi e-
rade sinusvågor).
4 2 st energisparande lampsatser (12 V DC/5 W) med 5 m kabel
och strömbrytare.
5 Kabelsats (batteri till laddningsregulator), längd = 1 m
6 Kabelsats (solpanel till laddningsregulator), längd = 5 m
7* Medföljer ej: 12 V/33 Ah uppladdningsbart batteri (slutet blybat-
teri). Beställ separat (art.nr. 1292990) eller använd jämförbart
12 V DC batteri.
Varning
Behåll denna anvisning för framtida användning.
LÄS IGENOM OCH FÖRSTÅ DENNA MANUAL INNAN DU
ANVÄNDER PRODUKTEN. DETTA FÖR ATT UNDVIKA DRIFT-
STÖRNINGAR ELLER FELAKTIG ANVÄNDNING AV SYSTE-
MET.
● Ström kan vara farligt! Låt en fackman hantera produkten och
låt inte barn komma i närheten av produkten. Denna produkt
är inte avsedd att användas av småbarn eller ålderdomssvaga
personer om de inte får handledning av någon ansvarig person
som kontrollerar att de använder apparaten säkert.
● Solpanelen genererar elektricitet när den utsätts för ljus.
● Kortslut inga kablar.
● Stäng alltid av laddningsregulatorn och/eller växelriktaren innan
du ansluter eller kopplar loss.
● Anslut alltid i denna ordning: Batteri  utrustning (DC-lampa ...)
 solpanel.
Koppla alltid loss i denna ordning: Solpanel  utrustning
(DC-lampa ...) batteri.
● Endast solpanelen är vattentät, inga andra delar.
● Vid första laddningscykeln med solpanelen bör den arbeta i tre
dagar med fullt solljus (initialladdning).
● Utsätt inte batteriet för öppen eld eller stark värme, det kan
explodera.
● Placera alltid växelriktaren och laddningsregulatorn i en
miljö som:
- är väl ventilerad
- inte är utsatt för direkt solljus eller värmekälla
- är utom räckhåll för barn
- inte är i närheten av vatten/fukt, olja eller fett
- inte är i närheten av brandfarliga ämnen
- är säker och inte kan falla ned
● Använd aldrig de medskickade lågenergilamporna i (E27)
fästen avsedda för 230V~.
● Använd endast de medskickade lågenergiarmaturer därför
avsedda 12V DC-glödlampor (E27).
Installation
● Tag försiktigt ut solenergisatsen ur förpackningen.
● Lossa de två låsen på sidan av solpanelen (artikel 1) och vik
ut panelerna. Förläng de två stativen till maximal längd och lås
fast dem så.
● Placera solpanelen så att den är vänd mot solen. Kontrollera
så att det inte faller skugga på solpanelen från träd, byggnader
eller andra föremål.
OBS: För att få maximal uteffekt rekommenderas att panelerna
fl yttas regelbundet så att de följer solens rörelser under dagen.
● Rulla ut den 5 m långa anslutningskabeln (artikel 6) helt och
anslut den till solpanelen i änden med solanslutningen.
● Stäng av laddningsregulatorn (artikel 2).
● Anslut det uppladdningsbara batteriet till uttaget ”BATTERY” på
baksidan av laddningsregulatorn med batterikabeln (artikel 5).
Var noga med att ansluta till rätt polaritet. Följ denna an-
slutningsordning:
A. röd kabel (positiv)  röd kontakt
B. svart kabel (negativ)  svart kontakt
Var noga med att inte batteriklämmorna kommer
i kontakt med varandra.
Vid bortkoppling använder du motsatt ordning.
● Anslut lågspänningsapplikationer som energisparlampor (artikel
4) till laddningsregulatorn (framsidans likströmsutgång, 12 V).
● Anslut växelriktaren (artikel 3) till laddningsregulatorn med
cigarettändaradaptern (framsidans ”INVERTER”-utgång).
● Anslut solpanelen till utgången ”SOLAR PANEL” på baksidan
av laddningsregulatorn.
● Sätt på laddningsregulatorn och växelriktaren.
● Vid första laddningscykeln med solpanelen bör den arbeta i tre
dagar med fullt solljus (initialladdning).
● När batteriet är fulladdat är satsen färdig att användas
 Sätt på lamporna eller annan utrustning.
