Güneş Enerjisi Seti SES P4033 V3 TR
31
Nasıl kullanılır / İşletimi

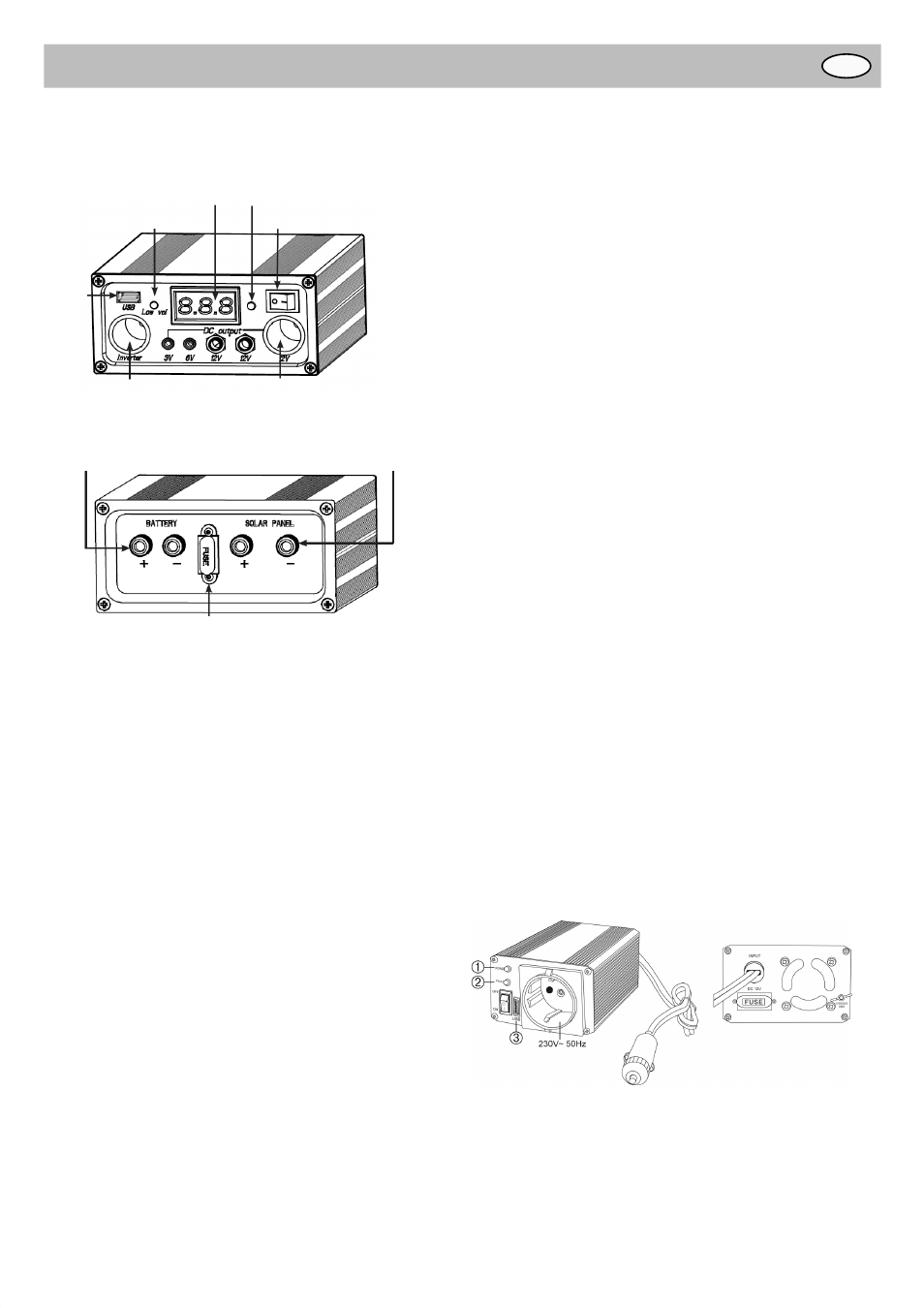

Güneş şarj regülatörü
ÖN
Dijital voltaj metre
Aşırı deşarj göstergesi
USB
çıkışı
Dijital voltaj
metreye ayarlayın
12 V dişi CLA çıkışı Çevirici dişi CLA çıkışı
AÇMA/KAPAMA Düğmesi
ARKA
Pile bağlantı Güneş Paneline bağlantı
Sigorta
● Şarj regülatörü uygun olmayan akü (12 V ≥ 33 Ah) olmadan
çalıştırılmamalı, aksi halde bağlı bulunan cihazlarda arızalar
meydana gelebilir.
● Lütfen bu şarj regülatörüne olan bağlantının sıkı ve güvenli
olduğundan emin olun.
● Şarj regülatörünün tüm fonksiyonlarını aktif hale getirmek için
döndürülmesi gerekir.
● Gerçek zamanlı pil voltajını göstermek için dijital bir voltaj met-
re ürüne dahildir. Değerli elektriği koruma amaçlı olarak dijital
ekranı sadece ihtiyaç olduğunda açmak için bir düğme anahtarı
mevcuttur.
● Şarj regülatörü sistemin düzgün çalışma şartlarını sürdürmek
için aşağıdaki korumaları sağlar:
A. Aşırı-deşarj karouması: Pilin elektrik seviyesi çok düştü-
ğünde (11±0.3 V’den daha düşük), güneş şarj regülatörü
pili aşırı deşarjdan korumak için otomatik olarak güç çıkışı-
nı kesecektir. Şarj regülatörünün ön tarafındaki “Low vol”-
göstergesi yanacaktır. Pil voltajı 12 V’a geri yükseldiğinde
cihaza giden çıkış devam edecektir. Lütfen cihazı çıkarın ve
pili tamamiyle dolana kadar şarj edin.
B. Aşırı-şarj koruması: Pilin elektrik seviyesi çok yükseldiğin-
de (14.0-14.5 V’dan daha yüksek), sistem kontrolörü pile
zarar vermemek için otomatik olarak güç girişini kesecektir.
Pil voltajı 13.5 V’un altına düştüğünde Güneş modülünden
geken giriş devam edecektir.
C. Aşırı-yükleme koruması: Çıkış gücü aşırı büyüdüğünde,
sistemdeki sigorta kontrolörün kendisine zarar vermeyi ön-
lemek için eriyecektir. Bu durumda kontrolörü tekrar çalışır
duruma getirmek için sigorta değiştirilmelidir (araba sigortası
10 A - kırmızı).
Bağlantı yuvaları:
Ön taraf
DC çıkışı:
1 x 12 V çakmak adaptörü yuvası: bir çakmak adaptörü olan
araçlara elekrik vermek için kullanılabilir,
2 x 12 V DC bağlantı yuvaları (6,3 mm)
1 x 6 V DC bağlantı yuvası (3,5 mm)
1 x 3 V DC bağlantı yuvası (3,5 mm)
Çevirici
1x çakmak adaptörü güç çeviricisini bağlamak için:
Bu çıkış gücü direkt olarak yeniden şarj edilebilir pilden çe-
ker ve bu güneş şarj regülatörü tarafından regüle edilmez.
USB
1x USB çıkış yuvası (5 V DC): USB bağlantı noktasından
güç alan elektronik cihazları şarj etmek için kullanılabilir (MP3
oynatıcı, cep telefonu, ...).
Digital Voltmetre
● Ekran
● AÇMA/KAPAMA düğmesi
Arka taraf
● Fuse
● Bağlantı ucu “BATTERY”
● Bağlantı ucu “SOLAR”
Güç çevirici
● Sadece uygun tüketiciler ile kullanılmalıdır (230 V AC,
maksimum 150 W, modifi ye edilmiş sinüs şekli).
● İnverter sokete sadece güç çevirici bağlayın (maksi-
mum yük kapasitesini dikkate alın)! Başka cihazlar
bağlanmamalı, aksi durumda akü tamamen boşalır ve
zarar görür.
● Öncelikle Solar-yük düzenleyicisindeki güç çeviricisini bağlayın
(Güç çeviricisi bağlantı soketi).
Güç çeviricisini 12-V-bağlantı soketine bağlamamaya dik-
kat edin. Burada entegre edilmiş olan yük kontrolcüsünün
yanma riski mevcuttur.
● Öncelikle güç çeviricisini kaynak olarak açın, daha sonra
tüketiciyi açın.
Dikkat: Motorlu ya da kompresörlü cihazları güç çeviricisine
bağlarken, güç anahtarının zirve performansının elektrikli
cihazın nominal performansının 3 katı olmasına dikkat edin,
çünkü giriş akımı cihazın nominal değerinden çok daha yük-
sektir.
● Çok düşük akü geriliminde, güç çeviricisi bir sinyal verir, bağlı
olan cihazı kapatın, güç çeviricisini ayırın ve aküyü şarj edin.
● Çalıştırılacak olan cihazın toplam performansı, güç çeviricisi-
nin çıkış performansını geçer ise, güç çeviricisi bir sinyal verir.
● Aynı durum güç çeviricisinin uzun süre kullanımından dolayı
ısısının 65 C’yi geçmesi durumunda da meydana gelir.
ÖN TARAF ARKA TARAF
Durum göstergeleri
Yeşil „POWER“ gösterge (1) yanıyor: Güç çeviricisi açık ve kullanıma
hazır. Yeşil „POWER“ gösterge kapalı: Güç çeviricisi kapalı
Kırmızı „FAULT“ gösterge (2) yanıyor: Hatalı fonksiyon
USB-yükleme soketi (3)
USB-Port üzerinden beslenebilen elektronik cihazların yüklenmesin-
de kullanılabilir, örneğin MP3-Player, cep telefonu vb.
(5 V DC, maksimum 500 mA).
