Användning
Solladdningsregulator

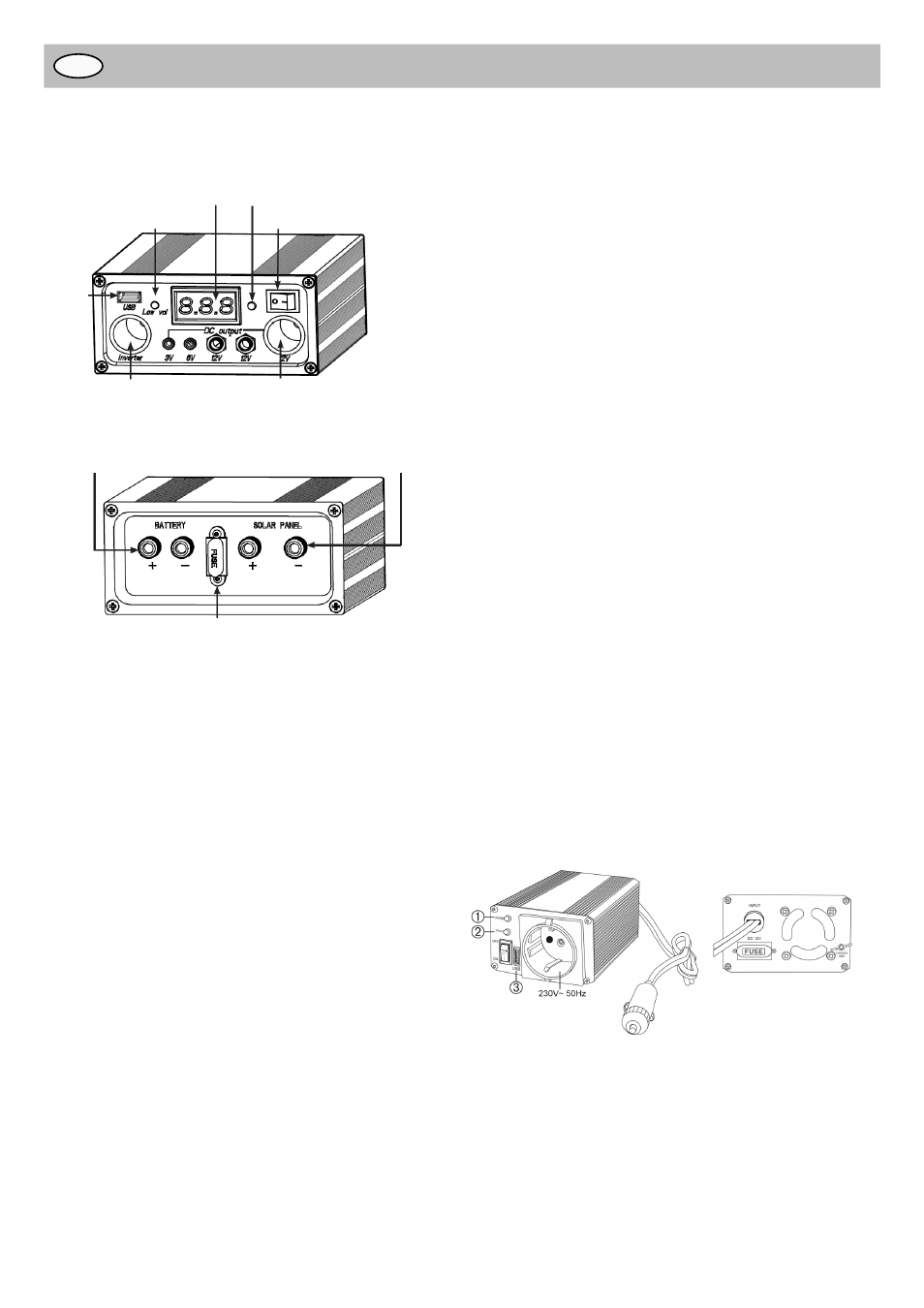

FRAMSIDA
Digital spänningsmätare
Överurladdningsindikator
USB-
uttag
Strömställare för digital
spänningsmätare
12 V-utgång CLA-hona Växelriktarutgång CLA-hona
Strömbrytare
BAKSIDA
Batterianslutning Solpanelsanslutning
Säkring
● Laddningsreglaget får inte användas utan lämpligt batteri
(12 V ≥ 33 Ah), eftersom det annars kan uppstå skador på de
anslutna.
● Kontrollera så att anslutningen till denna laddningsregulator
är åtdragen ordentligt.
● Laddningsregulatorn måste vara påsatt för att du ska ha till-
gång till alla dess funktioner.
● En digital spänningsmätare medföljer för att visa batterispän-
ningen i realtid. En tryckknapp fi nns tillgänglig för att sätta på
den digitala displayen vid behov, detta för att spara värdefull
elektricitet.
● Laddningsregulatorn ger följande skydd för att upprätthålla
systemets korrekta driftförhållande:
A. Överurladdningsskydd: När batteriets strömnivå blir för låg
(under 11 ± 0,3 V), stänger solladdningsregulatorn auto-
matiskt av utströmmen för att förhindra att batteriet laddas
ur. Indikatorn “Low vol” på laddningsregulatorns framsidan
tänds. Utströmmen till applikationerna återupptas när batte-
rispänningen har stigit upp till 12 V igen. Koppla loss appli-
kationerna och ladda batteriet tills det är fullt.
B. Överladdningsskydd: När batteriets strömnivå blir för hög
(över 14,0-14,5 V), kommer systemkontrollen att automatiskt
stänga av inströmmen för att förhindra skador på batteriet.
Inströmmen från solmodulen återupptas när batterispän-
ningen sjunkit till 13,5 V.
C. Överbelastningsskydd: När uteffekten blir för stor kom-
mer säkringen i systemkontrollen att smälta för att förhindra
skador på själva kontrollen. Säkringen måste bytas för att få
kontrollen i användbart skick igen (bilsäkring 10 A – röd).
Anslutningsuttag:
Framsida
Likströmsutgång (DC):
1 st 12 V cigarettändaradapteruttag: Kan användas till appli-
kationer som har cigarettändaradapter.
2 st 12 V DC anslutningsuttag (6,3 mm)
1 st 6 V DC anslutningsuttag (3,5 mm)
1 st 3V DC anslutningsuttag (3,5 mm)
Växelriktare
1 st cigarettändaradapteruttag för anslutning av växelrikta-
ren:
Denna utgång får ström direkt från det uppladdningsbara
batteriet och regleras inte av denna solladdningsregulator.
USB
1 st USB-utgångsuttag (5 V DC): Kan användas för att ladda
elektroniska apparater som får ström från USB-porten
(mp3-spelare, mobiltelefon, …).
Digital voltmeter
● Display
● Strömbrytare
Baksida
● Fuse
● Kopplingsplint “BATTERY”
● Kopplingsplint “SOLAR”
Växelriktare
● Får endast användas till det den är avsedd för (230 V AC,
max. 150 W, modifi erad sinusform).
● Anslut endast strömväxlarens kontakt (observera
max-kapaciteten)! Annan utrustning får inte anslutas,
då annars batteriet kan djupladdas och skadas.
● Stäng därefter strömväxlaren på sol-laddningsregulatorn
(strömväxlarens anslutningskontakt).
Var noga med att inte ansluta strömväxlaren till
12 V-anslutningen. Här består risken i att den inbyggda
laddningsregulatorn bränns.
● Sätt först på strömväxlaren som källa, sedan förbrukaren.
OBS: Vid anslutning av utrustning med motor eller kompressor
till strömväxlaren måste man se upp med att strömväxlarens
toppbelastning skall vara ungefär tre gånger den elektriska
utrustningens normalbelastning, då strömväxlarens startström
är mycket högre än utrustningens normalström.
● Vid för låg batterispänning ger strömväxlaren ifrån sig en sig-
nal. Stäng då av den påsatta utrustningen, koppla ur strömv-
äxlaren och ladda upp batteriet.
● Strömväxlaren ger ifrån sig en signal när den totala kapacite-
ten hos den anslutna utrustningen överstiger strömväxlarens
utgångskapacitet.
● Detta uppträdäer alltid när strömväxlarens temperatur vid
långvarig användning överstiger 65 °C.
FRONT BAKSIDA
Statusindikator
Grön ”POWER“-indikator (1) på: Strömväxlaren är påsatt och drifts-
färdig. Grön ”POWER“-indikator av: Strömväxlaren avstängd
Röd ”FAULT“-indikator (2) på: Felfunktion
USB-Laddningskontakt (3)
Kan användas till att ladda elektronisk utrustning som försörjs
via en USB-port, t.ex. MP3-spelare, mobiltelefon, osv. (5 V DC,
max. 500 mA).
Vanliga frågor (FAQ)
Fråga: Vilken typ av batterier kan användas med satsen?
Svar: Alla 12 V/33 Ah-batterier som används till bilar, båtar,
motorcyklar etc.
