Sistema de energia solar SES P4033 V3 PT
38

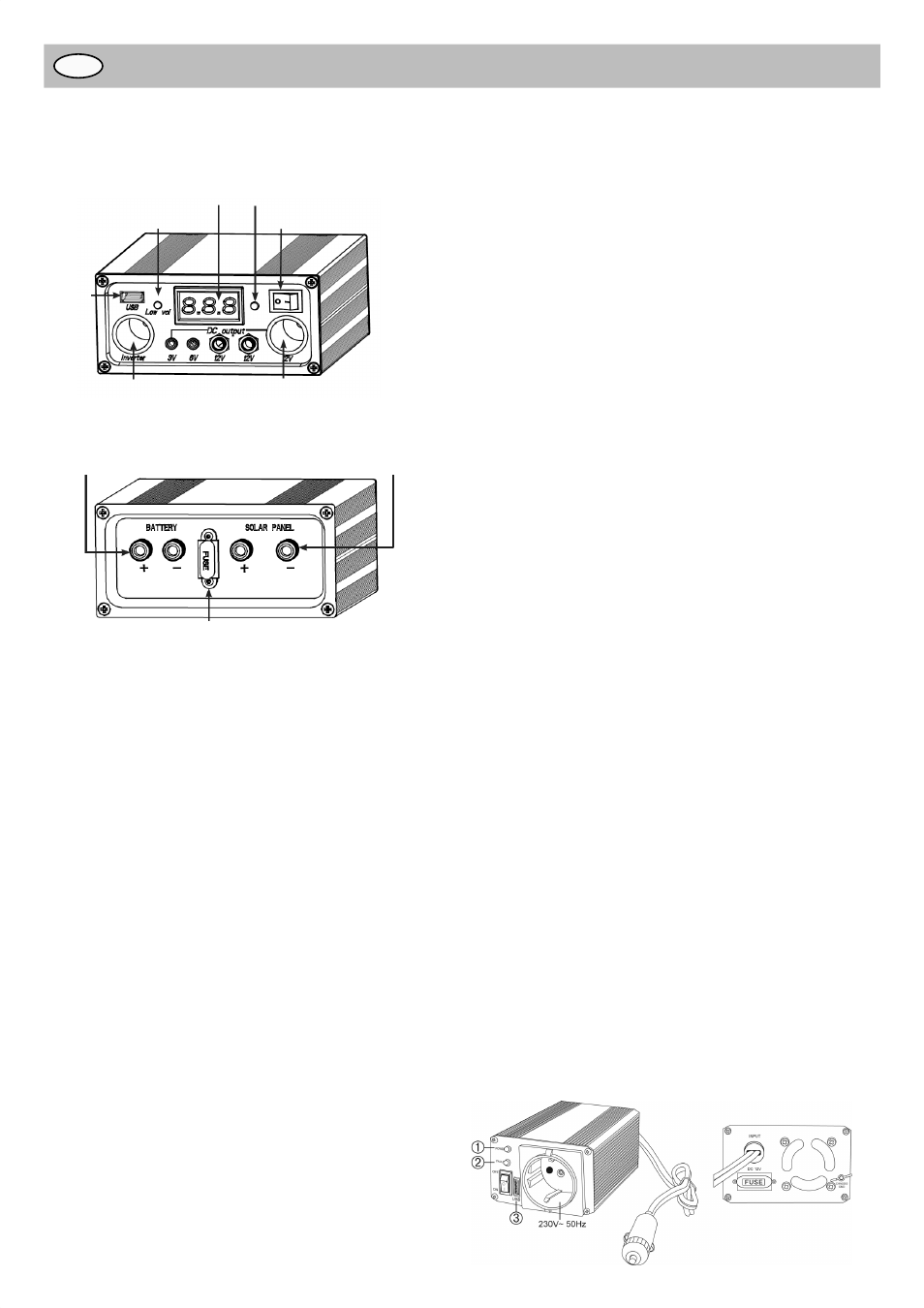

Como utilizar / Funcionamento
Regulador de carga solar
VISTA FRONTAL
Medidor digital de tensão
Indicador de sobredescarga
Saída
USB
Interruptor do medidor
digital de tensão
Saída CLA fêmea de 12 V Saída CLA fêmea
do inversor
Interruptor Ligar/Desligar
VISTA TRASEIRA
Ligação à bateria Ligação ao painel solar
Fusível
● O regulador de carga não deve funcionar sem bateria apro-
priada (12 V ≥ 33 Ah), pois pode danifi car os dispositivos
conectados.
● Certifi que-se de que a ligação a este regulador de carga
é fi rme e segura.
● O regulador de carga precisa de ser ligado para activar todas
as suas funções.
● Um medidor digital de tensão é incluído para mostrar a ten-
são da bateria em tempo real. Um interruptor de pressão está
disponível para ligar o visor digital só quando necessário, para
poupar energia indispensável.
● O regulador de carga fornece as seguintes protecções para
manter o sistema a funcionar nas condições correctas:
A. Protecção de sobredescarga: Quando o nível de electrici-
dade da bateria é demasiado baixo (mais baixo que
11 ± 0,3 V), o regulador de carga do painel solar desligar-
-se-á automaticamente para evitar que a sobredescarga da
bateria. “Low vol”- O indicador na parte frontal do regulador
de carga ligar-se-á. A saída do aparelho reiniciar-se quando
a tensão da bateria aumentar de novo para 12 V.
Desligue o aparelho e carregue a bateria até fi car totalmen-
te carregada.
B. Protecção de sobrecarga: Quando o nível de electricidade
da bateria é demasiado alto (mais alto que 14,0-14,5 V),
o controlador do sistema desligará automaticamente a
entrada de potência para evitar danos na bateria. A entrada
do módulo solar será reiniciada quando a tensão da bateria
diminuir para 13,5 V.
C. Protecção de sobrecarga: Quando a energia de saída
é muito grande, o fusível no controlador do sistema derrete-
rá para evitar danos no próprio controlador. Neste caso,
o fusível tem de ser substituído para pôr a funcionar de
novo o controlador (fusível automóvel 10 A – vermelho).
Tomadas de ligação:
Parte frontal
Saída CD:
Uma tomada do adaptador de isqueiro de “12 V” Pode
ser utilizada para ligar aparelhos que tenham um adaptador
de isqueiro.
Duas tomadas do conector CD de 12 V (6,3 mm)
Uma tomada do conector CD de 6 V (3,5 mm)
Uma tomada do conector CD de 3 V (3,5 mm)
Inversor
Uma tomada do adaptador de isqueiro para ligar o inversor
de energia:
Esta saída fornece energia directamente da bateria recarre-
gável e não é regulada por este regulador de carga solar.
USB
Uma tomada de saída USB (CD de 5 V): Pode ser utilizada
para carregar dispositivos electrónicos que sejam alimenta-
dos através da porta USB (leitor MP3, telemóvel, ...).
Voltímetro digital
● Visor
● Botão LIGAR / DESLIGAR
Parte traseira
● Fuse
● Terminal de ligação “BATTERY”
● Terminal de ligação “SOLAR”
Inversor de energia
● Apenas deve ser operado com consumidores adequados
(230 V AC, máx.150 W, forma sinusoidal modifi cada).
● Conectar apenas inversores de energia ao casquilho
do inversor (ter atenção à carga máx.)! Não podem ser
conectados outros dispositivos porque a bateria pode
esgotar e danifi car.
● Conecte o inversor de energia ao regulador solar (casquilho
de conexão inversor de energia).
Tenha em atenção para não conectar o inversor de ener-
gia ao casquilho de 12 V. Existe o perigo de o controlador
de carga fundir.
● Conecte primeiro o inversor de energia como fonte e de-
pois o consumidor.
Atenção: Ao ligar um dispositivo com motor ou compressor
ao inversor deve certifi car-se sempre que a potência de pico
do inversor de energia é cerca de 3 vezes a potência nominal
do dispositivo eléctrico, porque a corrente de arranque é muito
mais elevada que o valor nominal do dispositivo.
● Em caso de tensão da bateria demasiado baixa o inversor de
energia emite um sinal sonoro, deverá desligar o dispositivo
conectado, desconectar o inversor de energia e carregar
a bateria.
● O inversor de energia emite um sinal sonoro, quando a potên-
cia total do aparelho a operar ultrapassar a potência de saída
do inversor de energia.
● O mesmo acontece quando a temperatura do inversor de
energia ultrapassar os 65 º C devido à utilização longa.
FRENTE VERSO
