Este sistema de energia solar, composto por um painel solar,
regulador de carga, inversor de energia e outros componentes,
destina-se a produzir e a armazenar energia solar.
Componentes

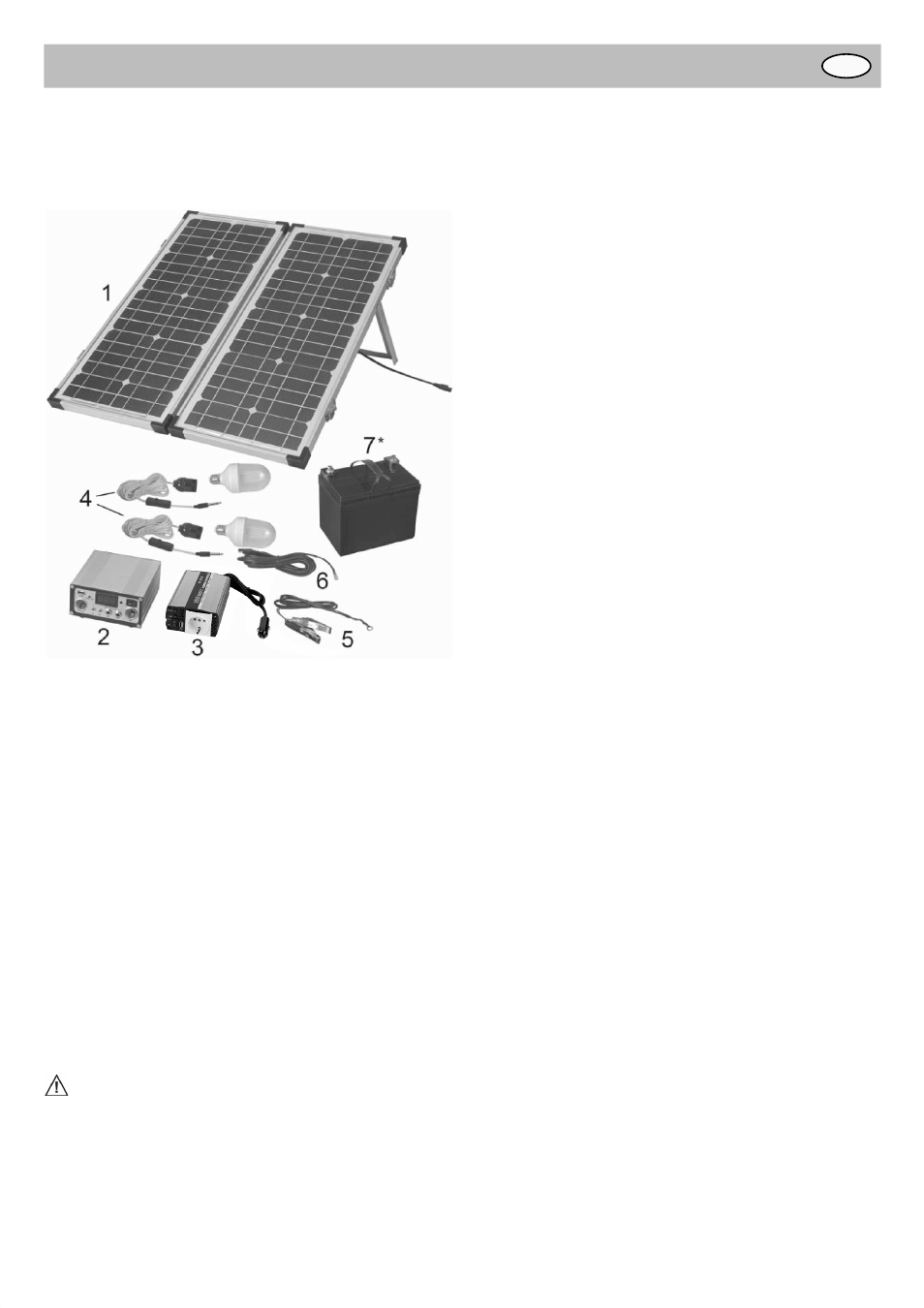

1 Painel solar (mono-cristalino)
Potência de saída: 40 Wp
Posicionador incluído (suporte na parte traseira)
2 Regulador de carga solar
O regulador de carga foi concebido para controlar a carga do
painel para a bateria, e a potência de saída da bateria para as
saídas.
Inclui:
- Medidor digital de tensão
- Tomada de carga USB
- Várias tomadas de saída CD de baixa tensão
3 Inversor de energia (150 W)
Converte a CD de 12 V em CA de 230 V em casa (sinal de fre-
quência sinusoidal).
4 Dois focos de poupança de energia (12 V CD/5 W) com cabo
de 5 m e interruptor “ON/OFF” (LIGAR/DESLIGAR).
5 Cabo (da bateria para o regulador de carga), comprimento
= 1 m
6 Cabo (do painel solar para o regulador de carga), comprimento
= 5 m
7* Não inclui: Bateria recarregável de 12 V/33 Ah (bateria de
chumbo e ácido). Peça-as em separado (art. nº 1292990) ou
utilize uma bateria CD de 12 V similar.
Cuidado
Guarde este manual de instruções para futura consulta.
LEIA E COMPREENDA TOTALMENTE ESTE MANUAL ANTES
DE UTILIZAR ESTE PRODUTO PARA DIMINUIR QUALQUER
ERRO OU FUNCIONAMENTO INCORRECTO DO SISTEMA.
● A potência pode ser perigosa! Consulte um profi ssional para
colocar o produto em funcionamento e mantenha-o afastado
de crianças! Este produto não se destina a ser utilizado por
crianças pequenas ou pessoas doentes, a não ser que sejam
adequadamente supervisionadas por uma pessoa responsável
de modo a assegurar de que são capazes de utilizar a aplica-
ção em segurança.
● O painel solar produz electricidade quando exposto à luz.
● Não coloque em curto-circuito nenhum cabo principal.
● Desligue sempre o regulador de carga e/ou o inversor de ener-
gia antes de ligar ou desligar.
● Ligue sempre pela sequência de: Bateria  Aparelho (Indica-
dores luminosos CD ...)  Painel solar.
Desligue sempre pela sequência de: Painel solar  Aparelho
(Indicadores luminosos CD ...) Bateria.
● As peças não são à prova de água, excepto o painel solar.
● Antes da primeira utilização, carregue o acumulador durante 3
dias através do módulo solar se estiver muito sol (carga inicial).
● Não exponha a bateria a fogo ou calor elevado, pois pode
explodir.
● Coloque sempre o inversor e o regulador de carga num
local onde:
- haja boa ventilação
- não fi que exposto a luz solar directa ou a fonte de calor
- esteja fora do alcance de crianças
- esteja afastado de água/humidade, óleo ou lubrifi cante
- esteja afastado de qualquer substância infl amável
- esteja seguro e não haja qualquer risco de queda
● Nunca utilize as lâmpadas de poupança de energia que estão
junto em suportes E27 operados a 230 V~.
● Utilize os conjuntos de lâmpadas de poupança que estão junto
apenas com meios de iluminação 12 V DC adequados (E27).
Instalação
● Remova o sistema de energia solar da caixa cuidadosamente.
● Abra os dois trincos do lado do painel solar (produto 1) e de-
senrole o painel para fora. Estica os dois suportes até ao seu
comprimento máximo e feche-os na sua posição.
● Coloque o painel solar na sua posição voltado para o sol.
Certifi que-se de que o painel solar não é coberto por sombra
das árvores, edifícios ou outros objectos.
NOTA: Para obter o máximo resultado, sugerimos que os
painéis sejam regularmente movimentados para atrair o movi-
mento do sol ao longo do dia.
● Estique totalmente 5 m do cabo de ligação (produto 6) e
ligue-o ao painel solar na extremidade do conector.
● Desligue o regulador de carga (produto 2).
● Ligue a bateria recarregável ao terminal da na parte traseira do
regulador de carga com o cabo de ligação da bateria (produto
5).
Assegure-se de que faz a ligação com a polaridade correc-
ta. Siga a sequência de ligação:
A. Cabo vermelho (+)  tomada vermelha
B. Cabo preto (-)  tomada preta
Assegure-se de que os ganchos da bateria não entram
em contacto um com o outro.
Para desligar, siga a sequência no sentido inverso.
● Ligue o aparelho de baixa tensão, ou seja, o indicador lumi-
noso de poupança de energia CD (produto 4) ao regulador de
carga (saída CD no lado frontal, 12 V).
● Ligue o inversor de energia (produto 3) ao regulador da bateria
com o adaptador do isqueiro (tomada do “INVERTER” no lado
frontal).
● Ligue o painel solar ao terminal do “SOLAR PANEL” na parte
traseira do regulador de carga.
● Ligue o regulador de carga e o inversor de energia.
● Antes da primeira utilização, carregue o acumulador durante
3 dias através do módulo solar se estiver muito sol (carga
inicial).
● Quando a bateria estiver totalmente carregada, o kit está pron-
to a ser utilizado  Ligue os indicadores luminosos dos outros
aparelhos.
