Solar Energie-Set SES P4033 V3 DE
4

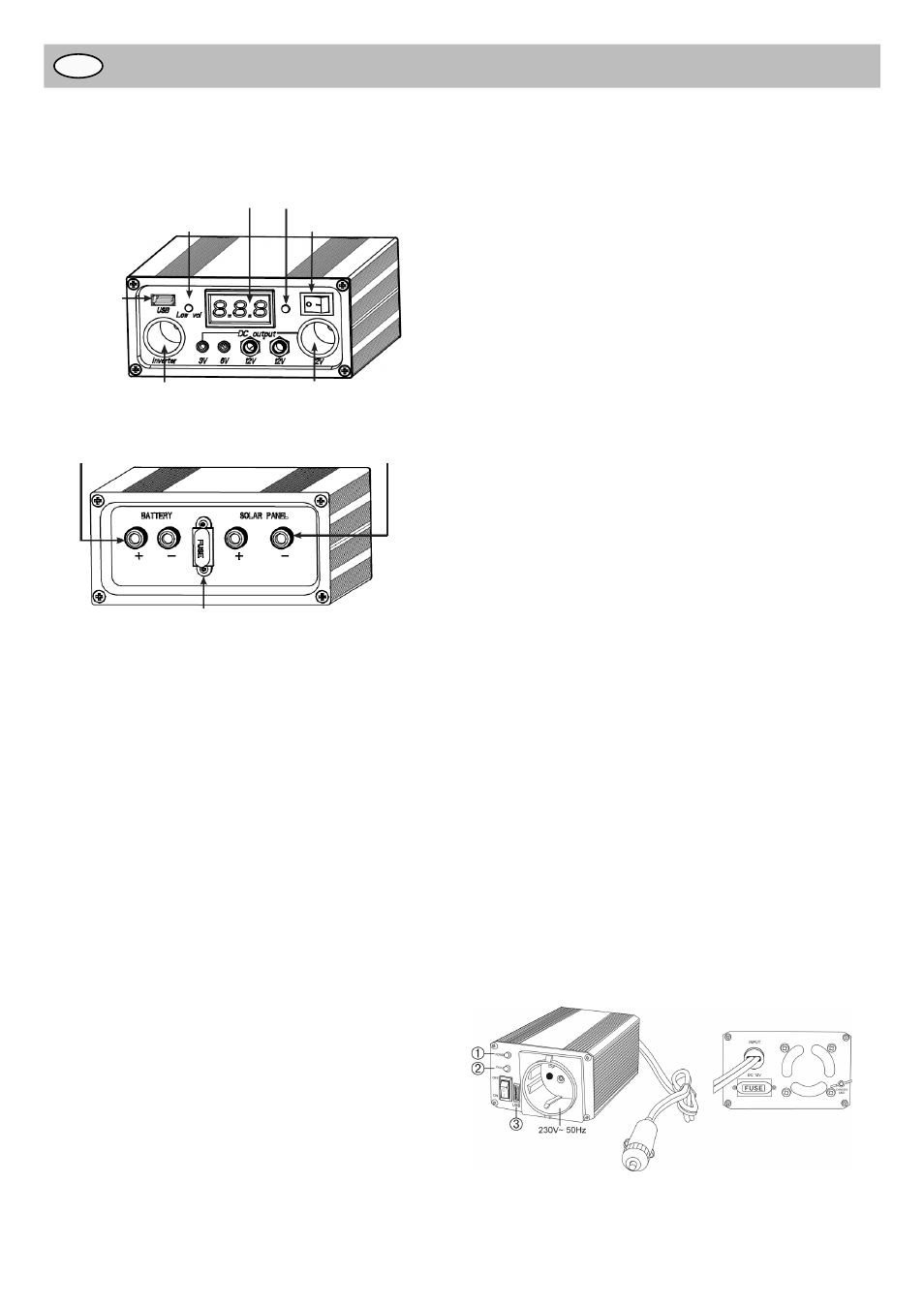

Bedienungshinweise
Solar-Laderegler
FRONT
Digitales Spannungsmessgerät
Anzeige Tiefentladung
USB-
Ladebuchse
Schalter für digitales
Spannungsmessgerät
12 V Anschlussbuchse Wechselrichter Anschlussbuchse
Ein/AUS
RÜCKSEITE
Anschluss Akku Anschluss Solarmodul
Sicherung
● Der Laderegler darf nicht ohne passenden Akku (12 V ≥ 33 Ah)
betrieben werden, da es sonst zu Defekten bei den angeschlos-
senen Geräten kommen kann.
● Achten Sie darauf, dass die Anschlüsse am Laderegler korrekt
und sicher ausgeführt sind.
● Der Laderegler muss eingeschaltet werden, um seine Funktio-
nen zu aktivieren.
● Ein integriertes digitales Spannungsmessgerät zeigt die Batte-
riespannung in Echtzeit an. Durch einen Drucktaster kann die
Digitalanzeige eingeschaltet werden, wenn diese benötigt wird.
● Der Laderegler ist mit folgenden Schutzfunktionen ausgestat-
tet:
A. Tiefentladungsschutz: Sinkt die Spannung des Akkus
unter 11 ±0,3 V ab, so schaltet der Solar-Laderegler den
Stromausgang automatisch ab. Dadurch wird der Akku vor
einer Tiefentladung geschützt. Die Status-Anzeige „Low vol“
des Ladereglers leuchtet auf. Der Ausgang zum Verbraucher
wird wieder aktiv, sobald sich die Batteriespannung wieder
auf 12 V erhöht. Schalten Sie hierfür den Verbraucher ab
und laden Sie den Akku.
B. Überladungsschutz: Steigt die Akkuspannung zu hoch
(über 14,0-14,5 V), so schaltet der Systemcontroller den
Stromeingang automatisch aus, um Schäden an der Batte-
rie zu vermeiden. Der Eingang vom Solarmodul wird wieder
aktiviert, sobald die Batteriespannung wieder auf 13,5 V
absinkt.
C. Überlastungsschutz: Wird die Ausgangsleistung zu hoch,
so schmilzt die Sicherung im Laderegler, um Schäden am
System zu vermeiden. Die Sicherung muss in diesem Fall
ausgetauscht werden (Flachstecksicherung 10 A - rot).
Anschlussbuchsen:
Front
DC-Ausgänge:
1x 12-V-Kfz-Adapterbuchse: Kann zur Versorgung von Ver-
brauchern mit Zigarettenanzünderstecker benutzt werden.
2x 12 V DC Buchsen (6,3 mm)
1x 6 V DC Buchse (3,5 mm)
1x 3 V DC Buchse (3,5 mm)
Wechselrichter
1x Fahrzeugadapterbuchse zum direkten Anschluss des
Wechselrichters:
Dieser Ausgang zieht Strom direkt vom Akku und wird nicht
über den Laderegler geregelt.
USB
1x USB-Ladebuchse (5 V DC): Kann zum Laden elektroni-
scher Geräte benutzt werden, die über USB-Port versorgt
werden (MP3-Player, Handy ...).
Digitales Voltmeter
● Display
● Ein-/Ausschalter
Rückseite
● Sicherung (Fuse)
● Anschluss „BATTERY“
● Anschluss „SOLAR“
Wechselrichter
● Nur mit geeigneten Verbrauchern zu betreiben
(230 V AC, max. 150 W, modifi zierte Sinusform).
● An die Inverter-Buchse nur Wechselrichter anschlie-
ßen (max. Belastbarkeit beachten)! Andere Geräte
dürfen nicht angeschlossen werden, da ansonsten der
Akku tiefentladen und somit beschädigt werden kann.
● Schließen Sie zunächst den Wechselrichter am Solar-
Laderegler an (Wechselrichter Anschlussbuchse).
Achten Sie darauf, den Wechselrichter nicht an die
12-V-Anschlussbuchse anzuschließen. Hier besteht
die Gefahr, dass der eingebaute Ladecontroller durch-
brennt.
● Schalten Sie zuerst den Wechselrichter als Quelle ein,
dann den Verbraucher.
Vorsicht: Bei Anschluss eines Geräts mit Motor oder
Kompressor am Wechselrichter achten Sie stets darauf,
dass die Spitzenleistung des Wechselrichters etwa 3 Mal
die Nennleistung des elektrischen Geräts beträgt,
da der Einschaltstrom sehr viel höher als der Nennwert
des Geräts ist.
● Bei zu niedriger Batteriespannung gibt der Wechselrichter
einen Signalton ab, schalten Sie das angeschlossene
Gerät aus, trennen Sie den Wechselrichter ab und laden
Sie den Akku auf.
● Der Wechselrichter gibt einen Signalton ab, wenn die
Gesamtleistung des zu betreibenden Gerätes die
Ausgangsleistung des Wechselrichters übersteigt.
● Dies tritt ebenfalls ein, wenn die Temperatur des Wechsel-
richters aufgrund längerer Benutzung 65 °C übersteigt.
FRONT RÜCKSEITE
Status-Anzeigen
Grüne „POWER“ Anzeige (1) an: Wechselrichter ist einge-
schaltet und betriebsbereit. Grüne „POWER“ Anzeige aus:
Wechselrichter ausgeschaltet
Rote „FAULT“ Anzeige (2) an: Fehlfunktion
