158

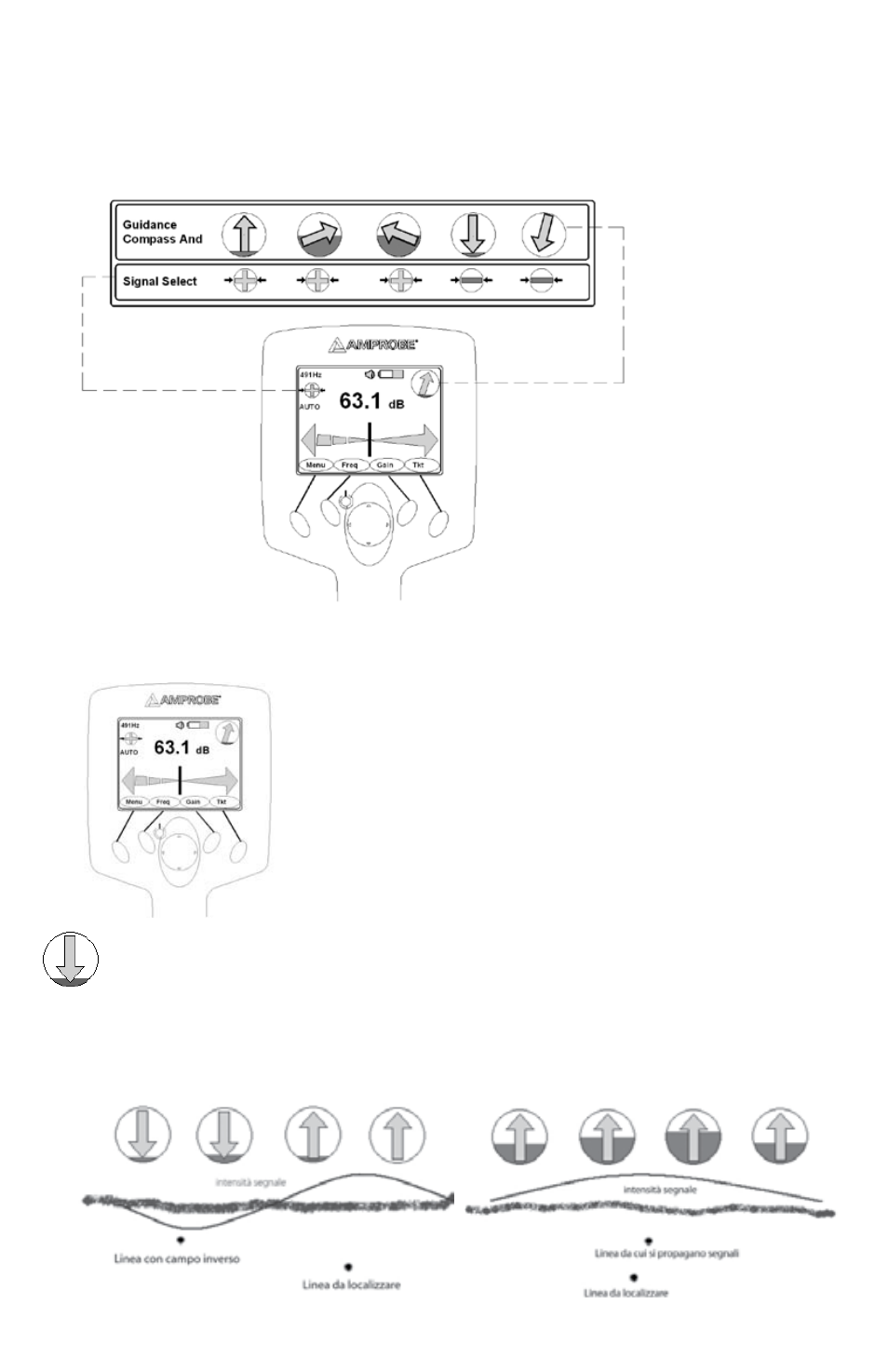

BUSSoLA
La bussola (funzionalità Guidance Compass) fornisce ulteriori informazioni sul cavo di cui si deve determinare il percorso:
La direzione del segnale è indicata dalla direzione della freccia rossa dentro l’icona della bussola. Quando la freccia punta in •
AVANTI, il ricevitore sta rilevando un segnale che si allontana dal trasmettitore. Quando la freccia punta VERSO IL BASSO, il
ricevitore sta rilevando un segnale di ritorno, che si propaga verso il trasmettitore.
Le variazioni nella direzione della linea rispetto all’orientamento del ricevitore sono indicate dallo scostamento della freccia
•
rispetto al nord o al sud.
La presenza di segnali che si propagano fuori della linea è indicata dal colore ROSSO che riempie l’icona della bussola.
•
PoSIZIoNE LINEA AL CENTRo
Le indicazioni freccia a sinistra / freccia a destra sul display sono molto utili per determinare con la massima precisione il percorso
della linea. La barra nera verticale rappresenta il cavo interrato; seguirla per determinare la posizione del cavo. Quando è
visualizzata al centro, indica che il ricevitore R-5000 è situato direttamente sopra la linea.
Selezione del segnale
La direzione del segnale (funzionalità Signal Select) nella linea da localizzare si determina in base alla direzione (fase) del
segnale demodulato. Quando il ricevitore R-5000 è posizionato sopra un segnale corrispondente a un campo inverso (ossia uno
la cui fase è a –180° dalla direzione prevista), la freccia della bussola è orientata verso il basso, come illustrato sotto per una linea
allo stesso potenziale della linea da localizzare e in cui si propaga la corrente di ritorno.
