176

Para evitar cargas eléctricas peligrosas de las piezas metálicas que estuvieran cerca, es necesario conectar a tierra todas las
piezas metálicas.
Para evitar la generación de arcos peligrosos, la conmutación sólo debe hacerse en ausencia de tensión.
El equipo y todos los accesorios deberán estar conectados conforme a las normas VDE, EN o DIN aplicables, así como conforme a
las normativas específicas de cada país.

dESEMBALAjE E INSPECCIóN
La caja de envío debe incluir:

1 receptor R-5000
1 transmisor T-5000
1 conjunto de conductores de prueba CK-5000 y estaca para conexión a tierra
1 manual de instrucciones
1 bolsa de transporte de nylon

dESCRIPCIóN GENERAL dEL SISTEMA dEL TRANSMISoR T-5000

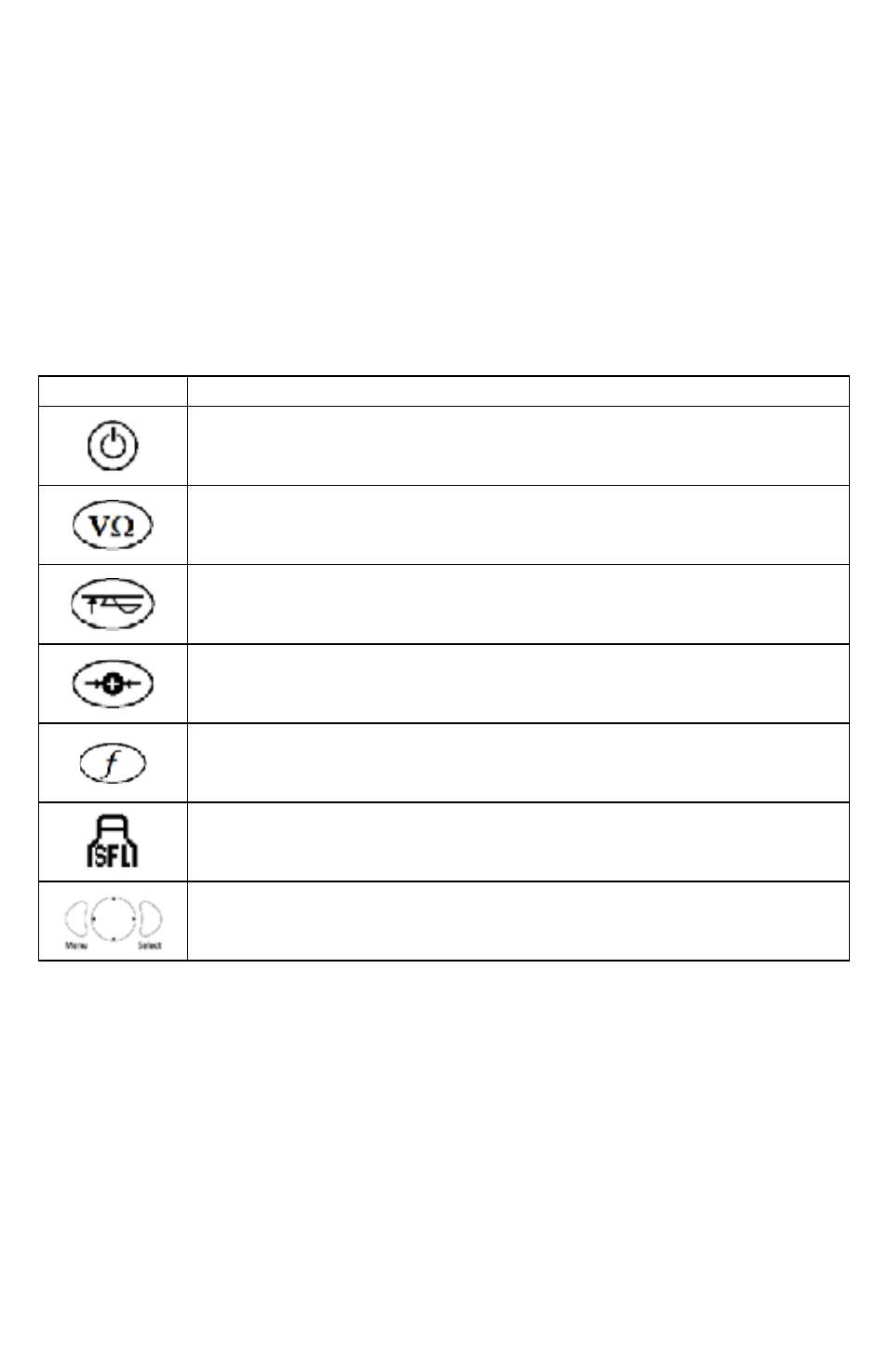

Controles

Control

descripción

Encendido – Pulse este botón para encender o apagar el transmisor. Un LED de color ámbar se
ilumina cuando el transmisor está encendido.

Estado del circuito – Disponible únicamente en el modo de conexión directa. Pulse para ver
alternativamente el estado real del circuito en voltios, miliamperios, vatios y ohmios.

Nivel de salida – Pulse para cambiar el nivel de salida. Pulse repetidamente o utilice el botón de
navegación izquierda/derecha para aumentar o disminuir el nivel de salida.

Signal Select – Pulse cuando desee encender o apagar la selección de la señal para lograr una
identificación positiva de la línea.

Selección de frecuencias – Pulse para pasar alternativamente a través de las frecuencias activas.

Localización de fallos en cubiertas de cables (SfL) – Pulse para activar o desactivar la función SFL.
Se enciende un LED rojo cuando la función está encendida.

Control de navegación de 4 direcciones – Pulse para seleccionar y navegar a través de las pantallas
del menú operativo y el menú de frecuencias activas.
