202
9. Observe la brújula de guía. Consulte Guidance Compass del receptor R-5000.
10. Inicie el trazado.

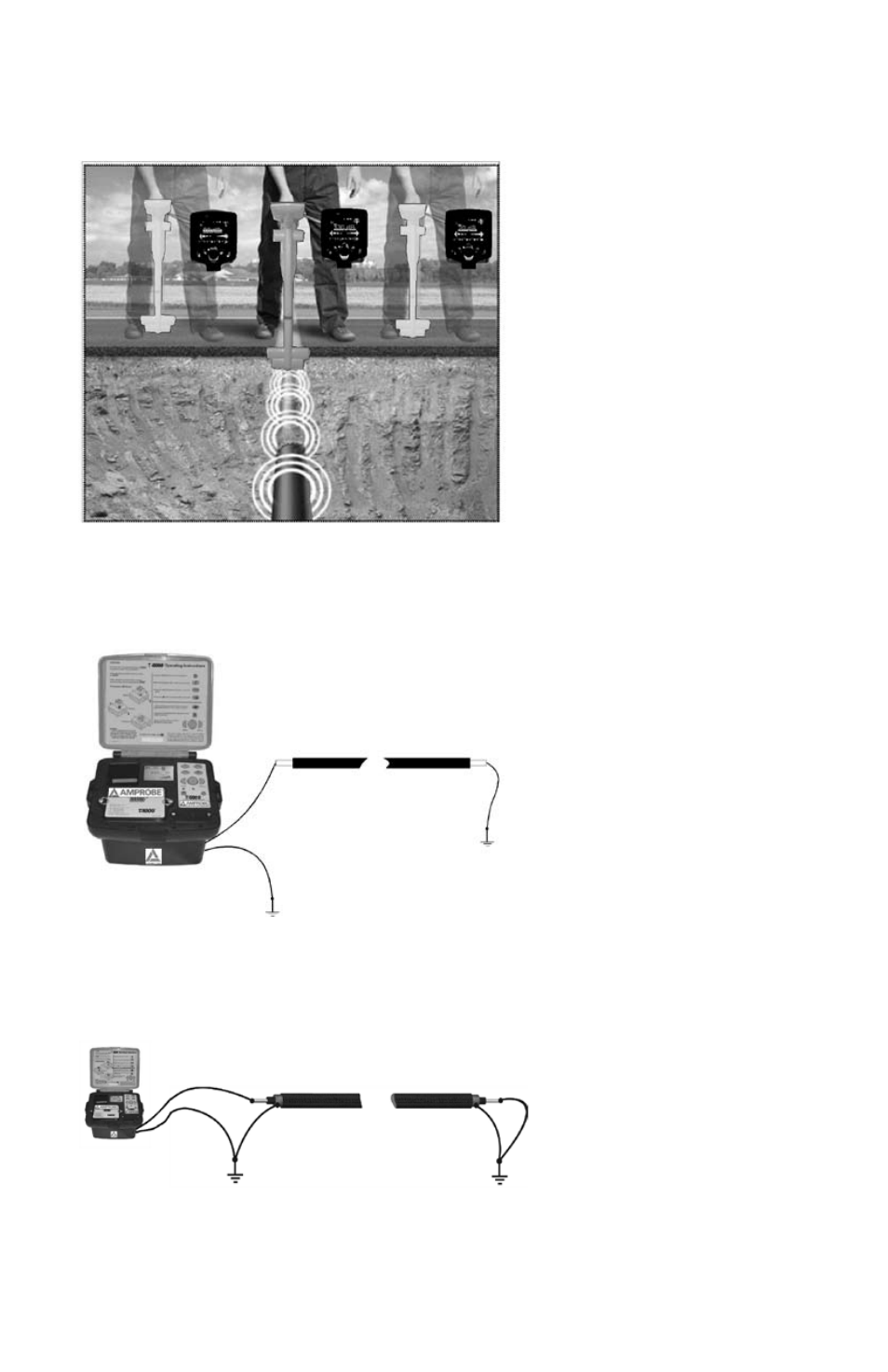

11. Sujete el receptor R-3500 en una posición vertical frente a usted tan cerca de la tierra como sea posible.
Receptor en línea con el conductor
‘
 Máxima intensidad de la señal
Receptor perpendicular al conductor
‘
 Mínima intensidad de la señal
APLICACIoNES y PRINCIPIoS dEL ACoPLAMIENTo dIRECTo
1. Cables de un solo hilo o tuberías (con o sin aislamiento contra tierra)
La distancia entre la varilla de conexión a tierra y los extremos de las líneas conectadas debe ser tan grande como sea posible
porque la corriente de retorno tiende a fluir a través de la tierra hacia las líneas adyacentes, con lo que podría suceder que se
siguiera su trayectoria.
2. Cable de un solo hilo con blindaje metálico y aislamiento de tierra
Cortocircuite entre el conductor interno y el blindaje en el extremo del cable con la conexión a tierra al principio y final
del cable.
Si no se hace la conexión tal como se muestra, se cancelará la corriente desde el conductor interno y la corriente de retorno
en el blindaje. Bajo ciertas circunstancias, esto podría impedir la detección del cable.
