97
Menu
•
drücken, um zum vorherigen Bildschirm zurückzukehren.
Die gewünschte Frequenz wird über das drei Tasten aufweisende Navigationstastenfeld konfiguriert.
Die Aufwärts-/Abwärtspfeile drücken, um die gewünschte Frequenz auszuwählen.
•
„Select“ drücken, um die gewünschte Frequenz zu aktivieren.
•
Durch wiederholtes Drücken der Schaltfläche
•
Ausgangspegelsteuerung kann der Bediener den Ausgangsstrom bzw. die
Ausgangsleistung der ausgewählten Frequenz konfigurieren. Der angelegte Ausgang kann schrittweise um 10 %, 25 %, 50 %,
75 % oder 100 % der maximalen Leistung erhöht werden.
„Select“ drücken, um zum induktiven Frequenzeinstellungsmenü zurückzukehren.
•
Menu
•
drücken, um zum Betriebsanzeigebildschirm zurückzukehren.

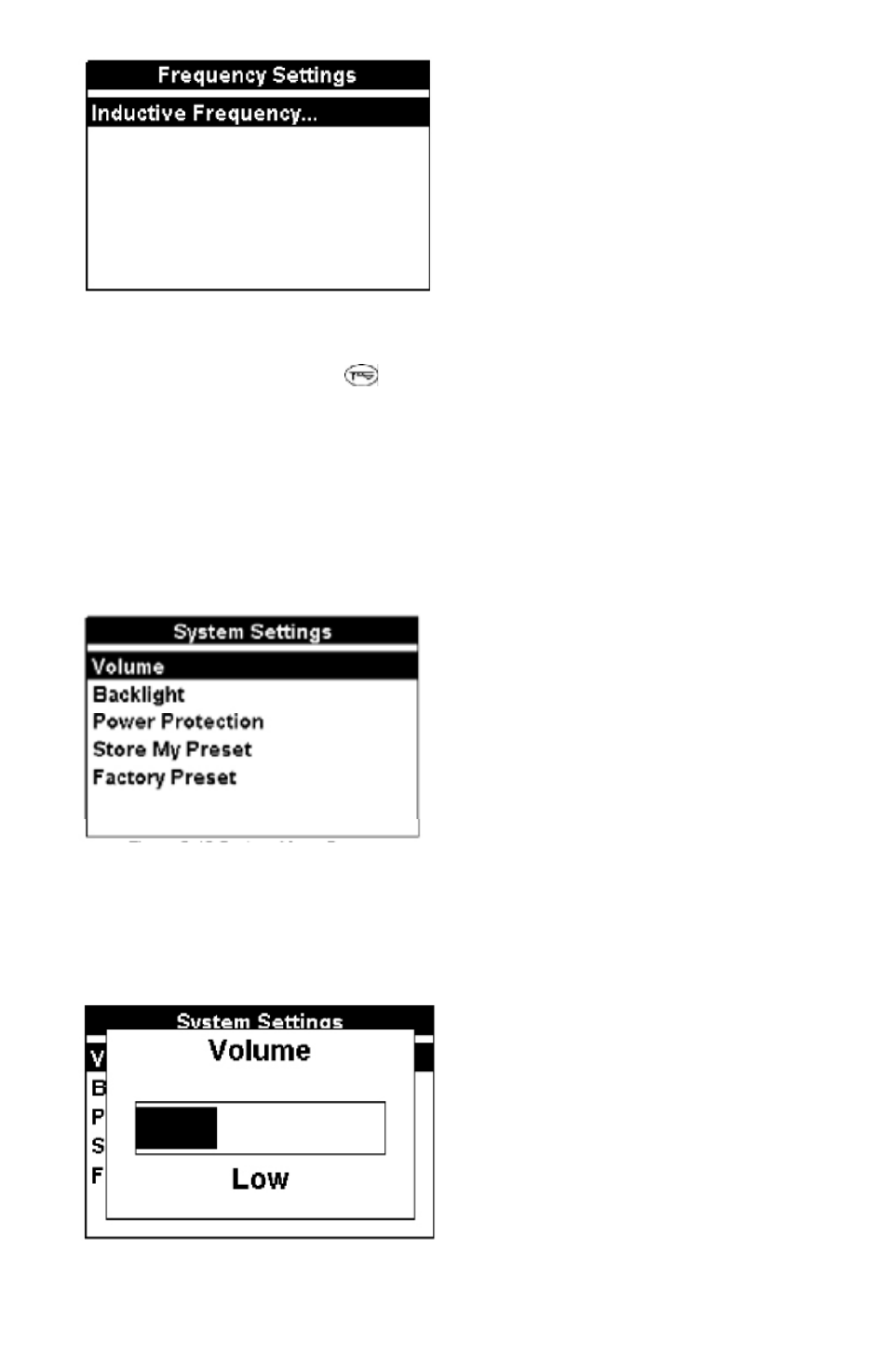

Menü „System Settings“ (Systemeinstellungen)
Mit dem Systemmenü des T-5000 Senders kann der Bediener die gewünschten Systemeinstellungen konfigurieren.
Die gewünschten Systemeinstellungen werden über das drei Tasten aufweisende Navigationstastenfeld konfiguriert.
Die
•
Aufwärts-/Abwärtspfeile drücken, um die gewünschte Option auszuwählen.
Select
•
drücken, um die Menüoption „System settings“ zu öffnen.
Menu
•
drücken, um zum vorherigen Bildschirm zurückzukehren.
Menü „System Settings“ – Volume (Lautstärke)
Durch Auswählen von „Volume“ kann der Bediener den Senderlautstärkepegel einstellen: OFF (Aus), low (niedrig), medium
(mittel) oder high (hoch).
Der gewünschte Lautstärkepegel wird über das drei Tasten aufweisende Navigationstastenfeld konfiguriert.
Die Links-/Rechtspfeile drücken, um den gewünschten Lautstärkepegel auszuwählen.
•
„Select“ drücken, um den gewünschten Lautstärkepegel zu aktivieren. Der Sender kehrt automatisch zum
•
Betriebsanzeigebildschirm zurück und das ausgewählte Anzeigesymbol ist sichtbar.
Menü „System Settings“ – Backlight (Hintergrundbeleuchtung)
Durch Auswählen von „Backlight“ kann der Bediener die Hintergrundbeleuchtung der Betriebsanzeige des Senders auf ON (Ein),
always oN (stets ein) oder Auto (automatisch) einstellen (während der Konfiguration oder Drücken von Kontrollschaltflächen).
