200

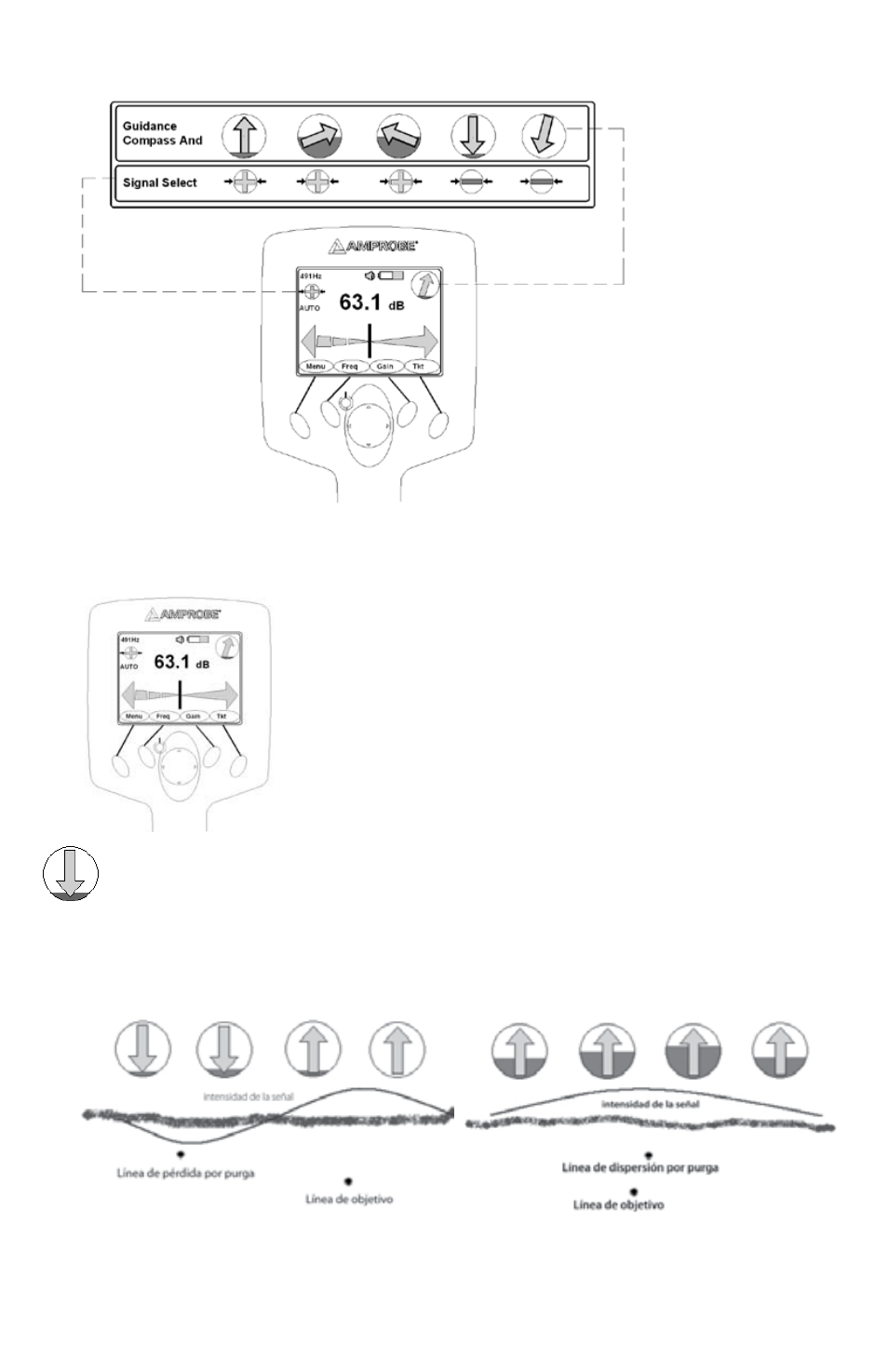

Los cambios en la dirección de la línea relativos a la orientación del receptor se indican mediante la flecha de dirección de la •
señal que se aleja de la posición Norte o Sur.
La presencia de señales de fuga aparece indicada por el color ROJO que llena el interior del indicador de la brújula de guía.
•
PoSICIóN dE LA LíNEA CENTRAL
La pantalla izquierda/derecha es extremadamente útil para refinar la ubicación precisa de la línea objetivo. La barra negra
vertical representa el cable subterráneo de servicios públicos. Siga la barra vertical para determinar la posición del cable. Cuando
se muestra en la línea central, indica que el receptor R-5000 se encuentra encima del objetivo.
Signal Select
La dirección de la señal en la línea objetivo se determina analizando el signo de la señal desmodulada de Signal Select. Cuando
se coloca el receptor R-5000 sobre una señal que transporta un campo invertido (es decir, la fase es –180° respecto a lo esperado),
Guidance Compass se orienta hacia abajo, como se muestra a continuación, para una línea que está unida a la línea objetivo y
transporta la corriente de retorno.
