Indikatorer på R-5000:s LCd-display
Den grafiska färgdisplayen visar intuitiva ikoner som används till hjälp för noggrann sökning av användaren.

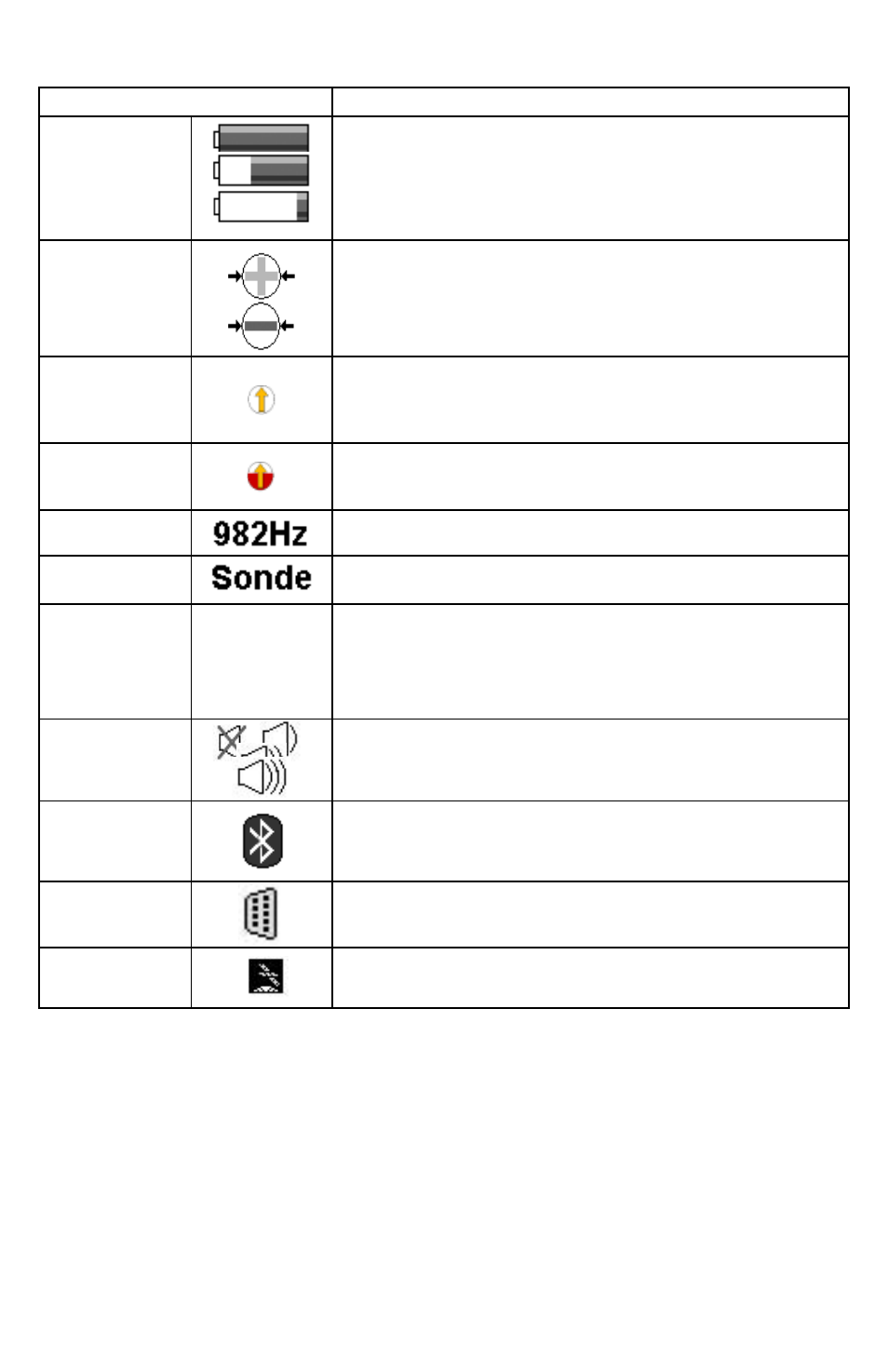

displayikon
Beskrivning
Batterinivå
Visas som en kontinuerlig nivå från fulla 100 % laddning till 0 %.
Signal Select™
Visas vid aktivering i läget direktanslutning (konduktivt) eller Signal Select
med klämma. Denna ikon informerar användaren om mottagaren avkänner
Signal Select-modulering.
Guidance
Compass™
En enda grafisk ikon som implementerar tre verktyg som bidrar
till noggrannhet i sökning - signal select, distortion alert och
ledningsvägledning.
Distortion Alert™
Distortion Alert, som visas som en cirkel som fylls med eller töms på rött,
anger när ett icke-idealiskt magnetfält avkänns.
Frekvens
Den aktiva frekvensen, eller namnet på det passiva bandet (ström eller RF),
visas alltid upptill till vänster på displayen.
Sökningsläge
I sondsökningsläge visas det aktiva läget upp till vänster på displayen.
I annat fall är ledningssökningsläget aktivt.
Signal-
förstärkningsläge
Auto
Man
Indikerar Auto eller Manuellt signalstyrkeläge. I autoläge mäts signalstyrkan
i decibel (dB). Autoförstärkningsläge kan justeras om genom att trycka på
4-vägsnavigeringsknappen uppåt. Manuell förstärkning visas med en linjär
skala från 000 till 999. Den manuella förstärkningen kan ökas eller minskas
genom att trycka på 4-vägsnavigeringsknappen till höger respektive till
vänster. Manuell förstärkning visas med en linjär skala från 000 till 999.
Högtalarvolym
Indikerar högtalarens volyminställning - från av till hög.
Bluetooth
Indikerar en aktiv Bluetooth-förbindelse.
RS232
Visas när en serievärdkabel ansluts till R-5000-mottagaren.
GPS
Indikerar att mottagaren kan ta emot signaler från 3 eller flera
satelliter (tillval).
finns inte för AT-5000
