SONAR Fullrange Cabinets 1.0
27
Info: Bei Betrieb als Stereo-System sollten die die Setup-Einstellungen
beider SONAR Xi gleich sein (z.B. jeweils Mode: Live und Delay: 0). Bei
Beschallung verschiedener Zonen können beide SONAR Xi komplett
unterschiedliche Einstellungen haben.
Info: Die Kanal-EQs der verwendeten Line-Eingänge beider SONAR
Xi sollten genullt bzw. auf gleiche Werte eingestellt sein, um
Klangunterschiede zu vermeiden.
Info: Der Betrieb zweier verschiedener SONAR Xi-Modelle als Stereo-
System ist prinzipiell möglich (auch Bluetooth Audio-Streaming und
App-Fernsteuerung). Bitte beachten Sie, dass es hierbei jedoch zu
systembedingten Klangunterschieden kommt.

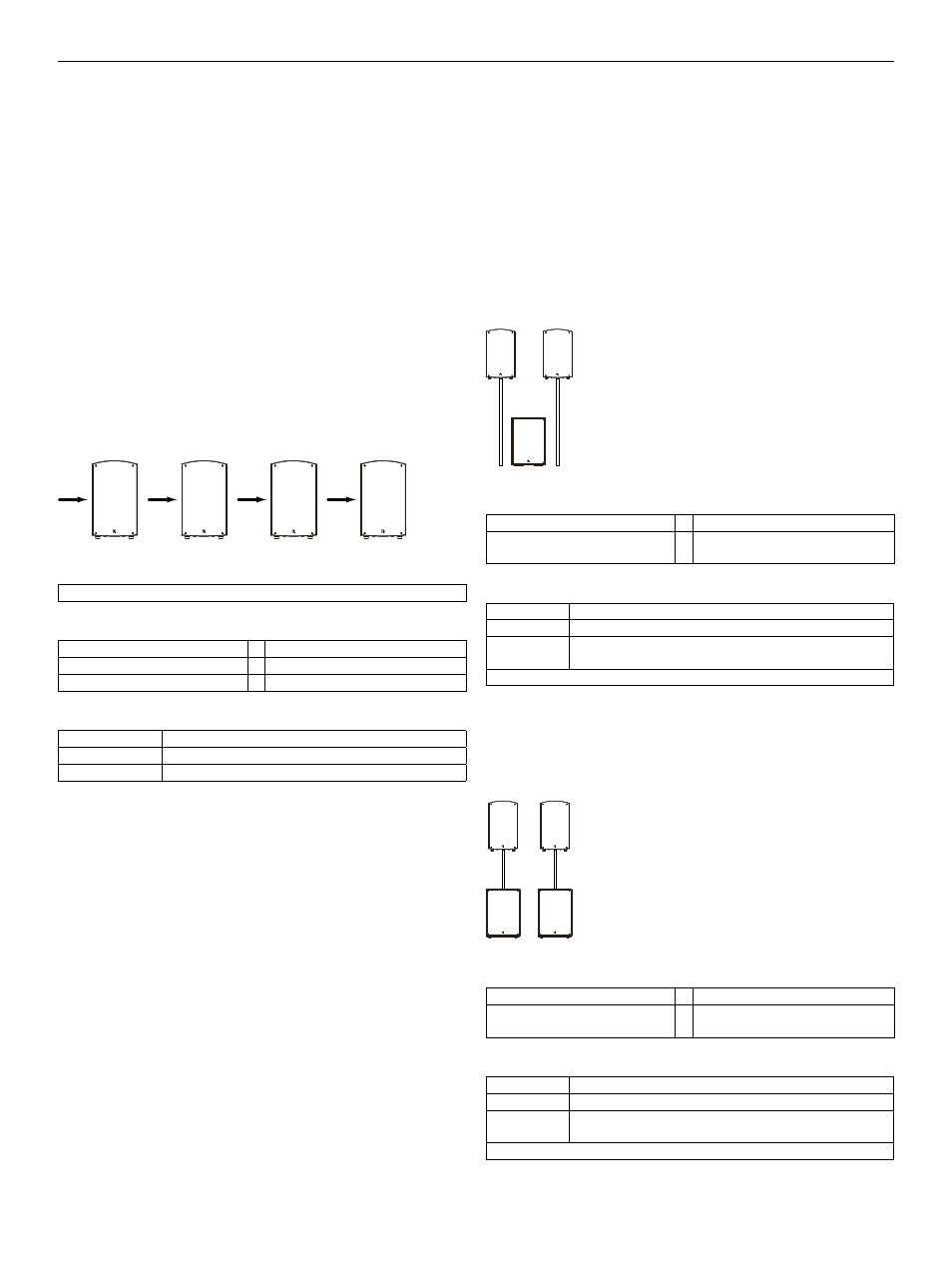

• Zwei (oder mehrere) SONAR Xi ohne externes Mischpult (Daisy
Chaining)
Über Mix Out können mehrere SONAR Xi mittels XLR-Kabel miteinan-
der verbunden werden. Die Signale der ersten SONAR Xi werden an die
nachfolgende(n) SONAR Xi weitergeleitet (Frontbeschallung/ Monitor/
Zonenbeschallung).
Anschlüsse:
Mikrofon-, Line-, Aux- und Bluetooth nach Belieben an der ersten SONAR Xi
Signalweg:
SONAR Xi #1 Mix Out SONAR Xi #2 Line Input (Kanal 1 oder 2)
SONAR Xi #2 Mix Out SONAR Xi #3 Line Input (Kanal 1 oder 2)
SONAR Xi #3 Mix Out SONAR Xi #4 Line Input (Kanal 1 oder 2)
Einstellungen:
Ext. Sub: Off (#1 / #2 / #3 / #4)
SONAR Xi #1 und #2 Mode: Live oder DJ
SONAR Xi #3 und #4 Mode: Monitor
Die Signalquellen (z.B. Mikrofon, Bluetooth Audio-Streaming) werden an
der ersten SONAR Xi angeschlossen. Werden zusätzliche Signalquellen an
z.B. SONAR Xi #2 angeschlossen, sind diese nur über SONAR Xi #2 und die
nachfolgenden SONAR Xi #3 und #4 zu hören, nicht aber über SONAR Xi
#1.
Über den Menüpunkt „Setup/Output“ kann bestimmt werden, ob die
nachfolgende(n) SONAR Xi einer Lautstärkeänderung der vorherigen
SONAR Xi folgen, siehe Kapitel 2.4
Achten Sie darauf, dass alle SONAR Xi gleiche Settings haben und die
Kanal-EQs der Eingangskanäle der nachfolgenden SONAR Xi genullt sind
(falls nicht anders gewünscht).
Beispiele mit SONAR Xi-Topteilen in Kombination mit
den aktiven Subwoofern der SONAR SUB-Serie
Die folgenden Beispiele beziehen sich auf den Einsatz von SONAR Xi-Toptei-
len in Kombination mit den aktiven Subwoofern der SONAR SUB-Serie.
So wie die SONAR Xi-Topteile ein Preset für SONAR-Subwoofer bieten,
verfügen auch die SONAR-Subwoofer über ein Preset für die Verwendung
von SONAR Xi-Topteilen. Dadurch sind die Komponenten auf Knopfdruck
optimal akustisch aufeinander abgestimmt.
• 2.1 Stereo-System (Single-Subwoofer)
Vorderansicht
Signalweg:
Ext. Mischpult Out L/R SONAR Sub In L/R
SONAR Sub Thru L/R 2x SONAR Xi Line Input
(jeweils Kanal 1 oder 2)
Einstellungen:
Xi: Ext. Sub On
Sub: MODE Normal
Sub: X-OVER SONAR (oder entsprechende Frequenz bei Verwendung anderer
Lautsprecher)
Weitere Einstellungen nach Bedarf
Um ein möglichst homogenes Stereo-Klangbild zu erzielen, sollte der
Subwoofer mittig zwischen den beiden Topteilen positioniert werden.
• Halfstack-System (ein Subwoofer pro Seite)
Vorderansicht
Signalweg:
Ext. Mischpult Out L/R 2x SONAR Sub In (jeweils L oder R)
2x SONAR Sub Thru (jeweils L oder R) 2x SONAR Xi Line Input
(jeweils Kanal 1 oder 2)
Einstellungen:
Xi: Ext. Sub On
Sub: MODE Normal
Sub: X-OVER SONAR (oder entsprechende Frequenz bei Verwendung anderer
Lautsprecher)
Weitere Einstellungen nach Bedarf
