LONGITUD NÚMERO LONGITUD
PARTES DEL CONDUCTO EQUIVALENTE x USADO = EQUIVALENTE
Tapa del techo 24 pies x (1) = 24 pies
Conducto recto de
12 pies 12 pies x (1) = 12 pies
UHGRQGRGHƎ
Adaptador de transición 5 pies x (1) = 5 pies
de rectángulo a redondo*
La longitud de las partes de los conductos equivalentes está basada en pruebas reales
y reflejan los requisitos para lograr una buena ventilación con cualquier campana de escape.
Longitud total = 41 pies
CAMPANA DE ESCAPE

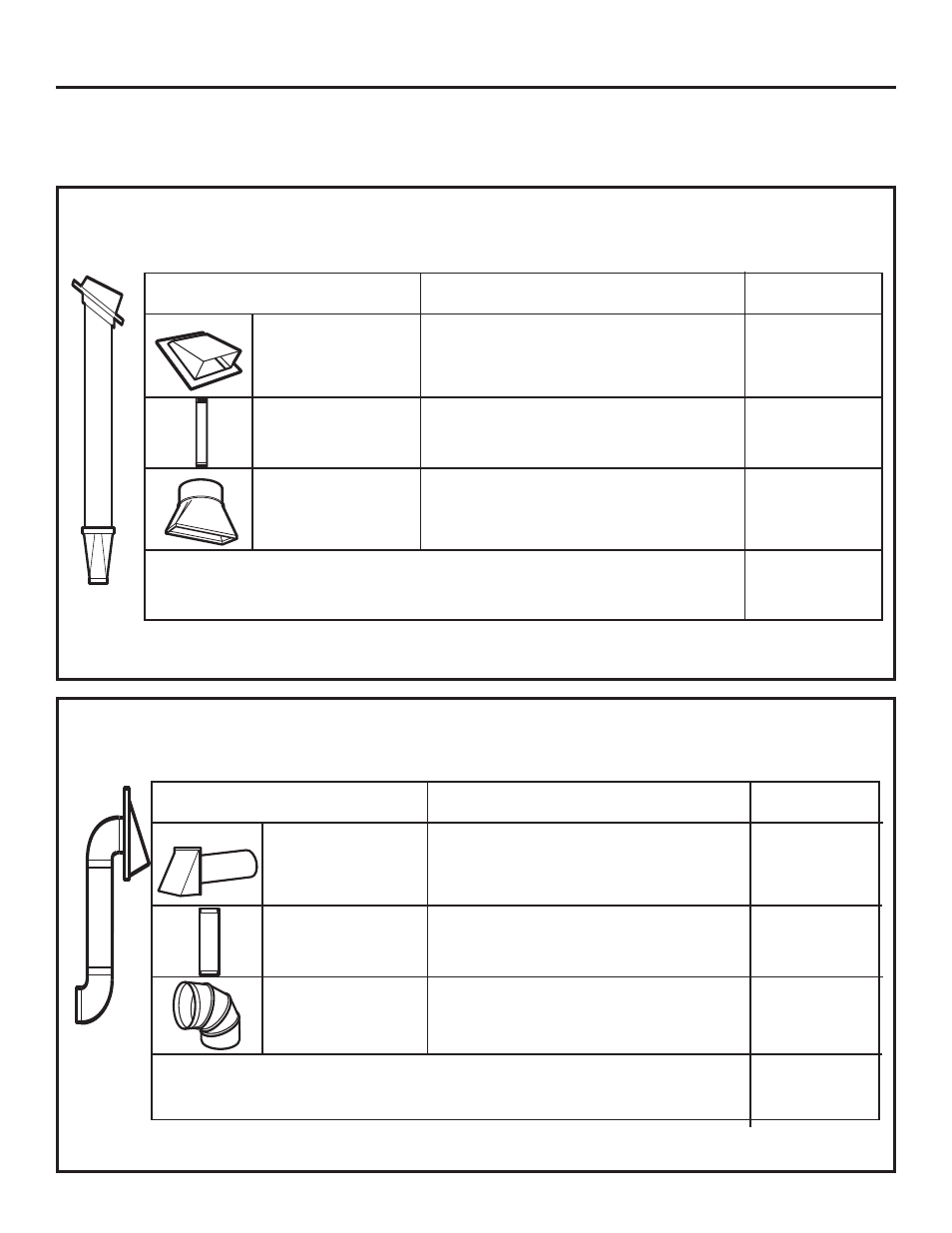

La siguiente tabla describe un ejemplo de una posible
instalación de red de conductos.
NOTA: Lea las siguientes dos páginas solamente si planea ventilar el escape hacia el exterior.
Si por el contrario planea recircular el aire de vuelta hacia el salón, continúe en la página 30
.
ESCAPE SUPERIOR EXTERNO (EJEMPLO SOLAMENTE)
NOTA: Para el escape posterior, se debe tener cuidado al alinear el escape entre los espacios de los postes de viga de la pared, o la pared
debería ser preparada en el momento de su construcción dejando suficiente espacio entre los postes de viga de la pared para acomodar el escape.
* IMPORTANTE: Si se usa un adaptador de transición de rectángulo a redondo, las esquinas del fondo
del regulador de tiros deberán cortarse para que encajen, usando las tijeras de corte, para permitir
el movimiento libre del regulador de tiros.
La siguiente tabla describe un ejemplo de una posible
instalación de red de conductos.
Instrucciones de instalación
ESCAPE POSTERIOR EXTERNO (EJEMPLO SOLAMENTE)
LONGITUD NÚMERO LONGITUD
PARTES DEL CONDUCTO EQUIVALENTE x USADO = EQUIVALENTE
Tapa de pared 40 pies x (1) = 40 pies
Conducto recto de 3 pies 3 pies x (1) = 3 pies
(rectangular de 3 1 »
4
Ǝ[Ǝ
Codo de 90° 10 pies x (2) = 20 pies
La longitud de las partes de los conductos equivalentes está basada en pruebas
reales y reflejan los requisitos para lograr una buena ventilación con cualquier
campana
de escape. Longitud total = 63 pies
