ESCAPE POSTERIOR EXTERNO
(Conducto horizontal)
Tu rn to Select
P ress to E nt er
PERSPECTIVA GENERAL
DE LA INSTALACIÓN

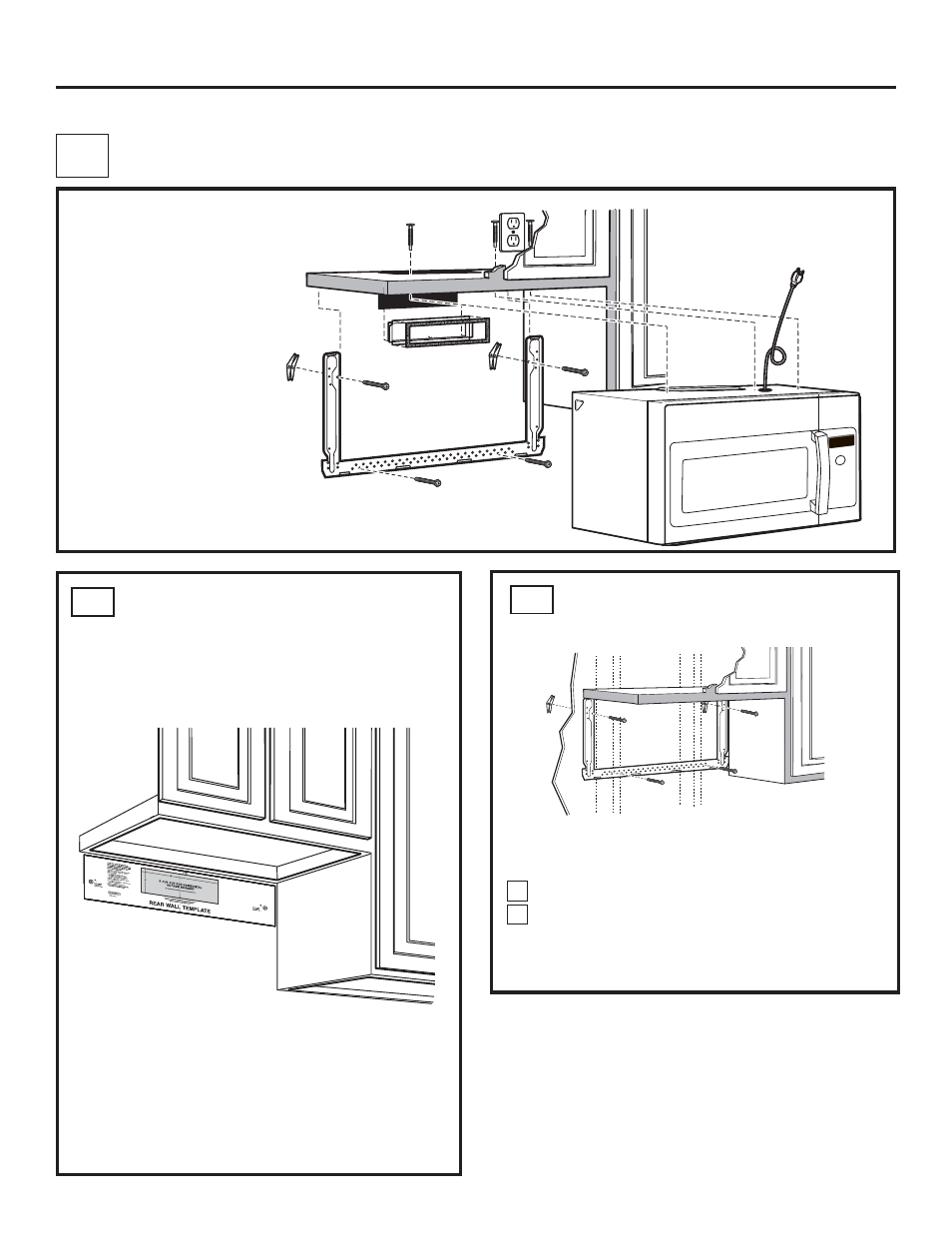

B1. Prepare la pared posterior
B2. Pegue el plato de montaje
a la pared
B3. Prepare el gabinete superior
B4. Ajuste el calefactor
B5. Monte el horno
Instrucciones de instalación
B
CÓMO PREPARAR LA PARED
POSTERIOR PARA EL ESCAPE
POSTERIOR EXTERIOR B1
CÓMO ADHERIR EL PLATO
DE MONTAJE A LA PARED B2
Pegue el plato a la pared usando los tornillos basculantes.
Por lo menos un tornillo de madera debe ser usado para
pegar el plato al poste de viga de la pared.
Remueva las mariposas de los tornillos.
Inserte los tornillos en el plato de montaje a través
de los agujeros diseñados para colocarse contra la
pared de mampostería seca y pegue otra vez las
mariposas de
3 »
4
ƎDFDGDWRUQLOOR
1
2
Necesita cortar una abertura en la pared posterior
para el escape exterior.
• Lea las instrucciones en la PLANTILLA PARA
LA PARED POSTERIOR.
• Péguela con cinta adhesiva a la pared posterior,
alineándola con los agujeros previamente perforados
para los agujeros A y B en el plato de la pared.
• Corte la apertura, siguiendo las instrucciones de
la PLANTILLA PARA LA PARED POSTERIOR.
