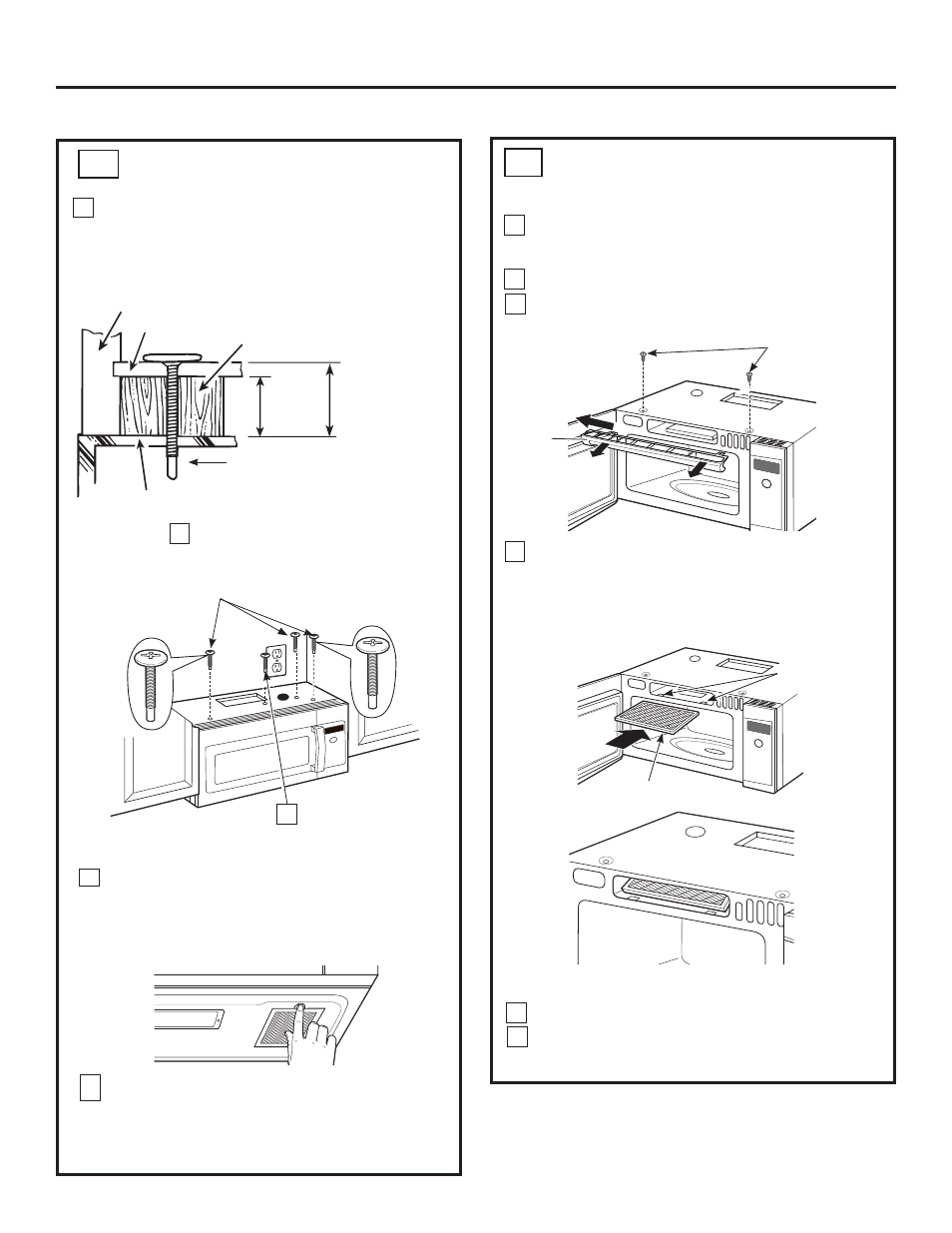

CÓMO INSTALAR EL FILTRO
DE CARBONILLA C5 CÓMO MONTAR EL HORNO
(continuación )
C4
Remueva los 2 tornillos en la parte superior
del horno, justo encima de la rejilla usando
un destornillador de estrella.
Abra la puerta.
Remueva la rejilla. Deslice la rejilla hacia la
izquierda y luego empuje hacia afuera.
Instrucciones de instalación
Tu rn t o Select
P ress to En te r
8
6
7 Apriete los dos tornillos exteriores hacia la
parte de arriba del horno. (Mientras aprieta los
tornillos, mantenga el horno en su lugar contra
la pared
y el gabinete superior.)
Inserte 3 tornillos ( 1 »
4
s [ǫ s )
autoalineables a través de los
agujeros exteriores superiores del
gabinete. Gire dos vueltas completas
en cada tornillo.
Apriete el tornillo del
centro completamente.
Instale los filtros de grasa. Ver el Manual
del Propietario que viene con el horno.
6
Remplace la rejilla y los dos tornillos superiores.
Cierre la puerta y vuelva a colocar el tornillo
del lado izquierdo.
5
Tu rn to Sele ct
P ress to Enter
Orejillas
inferiores
frontales
Filtro de carbón
Filtro de carbón instalado
4
Inserte un tornillo de autoalineación a través del
agujero central superior del gabinete. Asegure
el horno temporalmente girando el tornillo por lo
menos dos vueltas completas después de que las
roscas hayan agarrado. (Luego quedarán totalmente
apretadas).
Frente del gabinete
Estante del fondo del gabinete
Bloque de relleno
Parte superior del horno
Equivalente
a la
profundidad
del retroceso
del gabinete
Tornillo autoalineable
Esta distancia NO
puede superar las
´SDUDDVHJXUDU
una instalación
adecuada.
Tu rn to Sele ct
P ress to Enter
Tornillos
Rejilla
Inserte el filtro en horno como se muestra hasta
que se ajuste correctamente en su lugar.
Descansará en un ángulo detrás de las orejillas
inferiores frontales. Cuando está instalado
correctamente, la malla del filtro debería estar
visible desde el frente.
