31-7000138 Rev. 0
45
Instrucciones de instalación
Tur n to Select P re s s to E nte r
3
2 Gire el frente del horno contra
el fondo del gabinete.
1

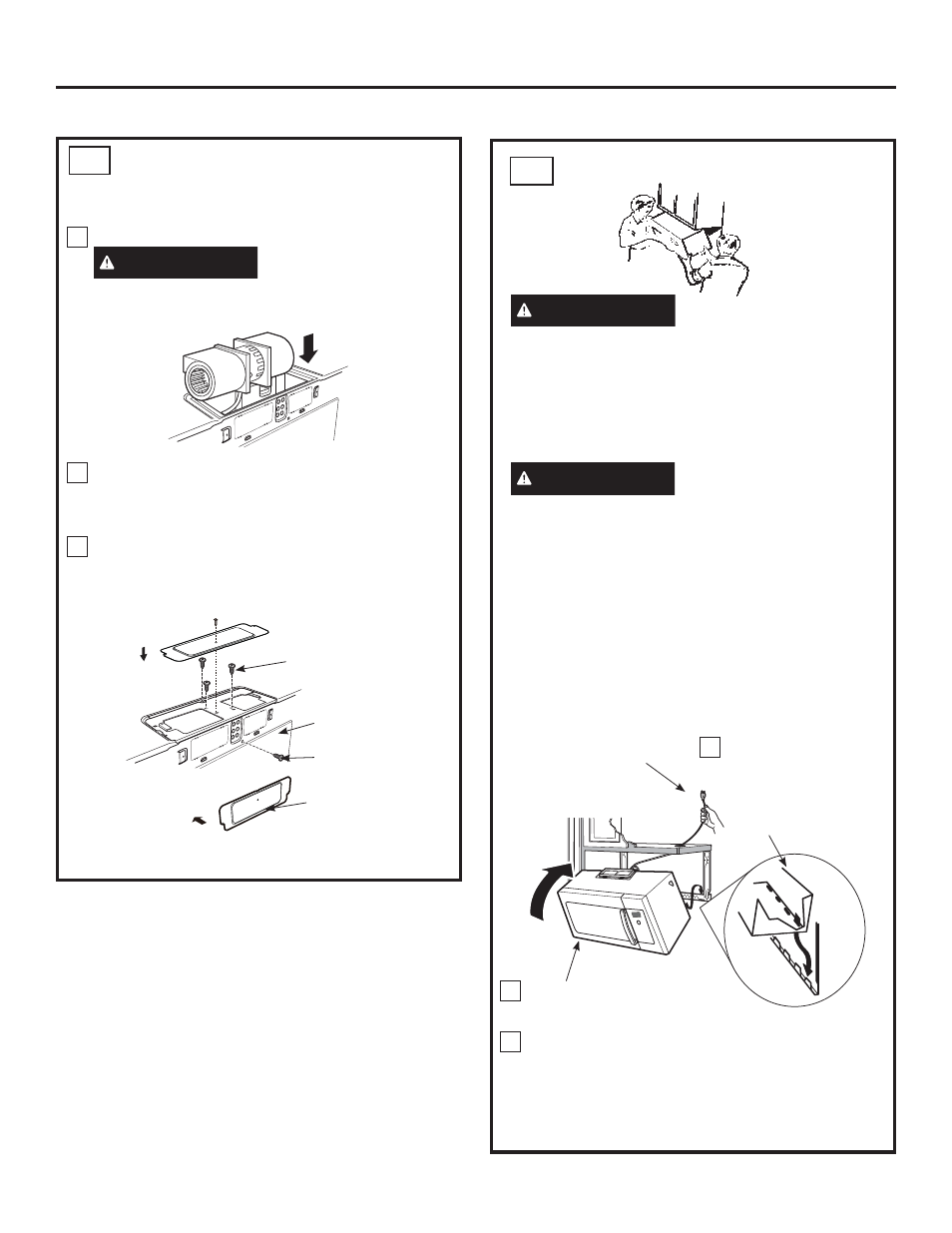

CÓMO MONTAR EL HORNO C4
Inserte un tornillo de autoalineación a través del
agujero central superior del gabinete. Asegure
el horno temporalmente girando el tornillo por lo
menos dos vueltas completas después de que las
roscas hayan agarrado. (Luego quedarán totalmente
apretadas).
NOTA: Cuando se
encuentre montando el
horno, enrosque el cable
eléctrico a través del agujero
en el fondo del gabinete
superior. Manténgalo tenso
a través de los Pasos del
1–3. No pellizque el cable ni
tire del horno por el cable.
Levante el horno,
inclínelo hacia adelante,
y enganche las ranuras
en el extremo inferior
posterior en dos orejillas
inferiores del plato de
montaje.
PRECAUCIÓN
A fin de evitar el riesgo
de lesión personal (lesión en la espalda u
otras lesiones debido a peso excesivo del
horno de microondas) o daños sobre el
producto, deberá contar con la ayuda de
dos personas para instalar este horno de
microondas .
IMPORTANTE: No tome ni use la manija durante la
instalación.
ADVERTENCIA
Riesgo de Descarga
Eléctrica. Puede ocasionar lesiones o la muerte:
si instala la unidad con encimeros de metal,
cubra el agujero del extremo del cable de
suministro de corriente con aislante para el
cable del suministro de corriente.
IMPORTANTE: Si no se usan bloqueadores de
filtro, se podrán producir daños en la caja debido al
ajuste excesivo de los tornillos.
7
6
5
CÓMO ADAPTAR EL
CALEFACTOR PARA LA
RECIRCULACIÓN
(continuación)
C3
Coloque la unidad del calefactor de nuevo en la abertura.
ADVERTENCIA
Existe riesgo de descargas
eléctricas que pueden ocasionar lesiones o la muerte. No
empuje ni extienda el cableado de la unidad de ventilación.
Asegúrese de que los cables no posean cortes.
Vuelva a colocar la tapa en la parte posterior.
Reemplace el plato calefactor con los tornillos
removidos en el Paso 1. Coloque la cubierta en
la placa del soplador (incluya un tornillo).
Asegure la unidad de ventilación al horno con los 2
tornillos retirados en el Paso 2. Inserte el tornillo en
el agujero del tornillo inferior derecho en la parte
trasera del horno.
Parte posterior
del horno
Tornillos del
plato calefactor
Tornillo del motor
del calefactor
Placa de
cubierta
