31-7000138 Rev. 0
37

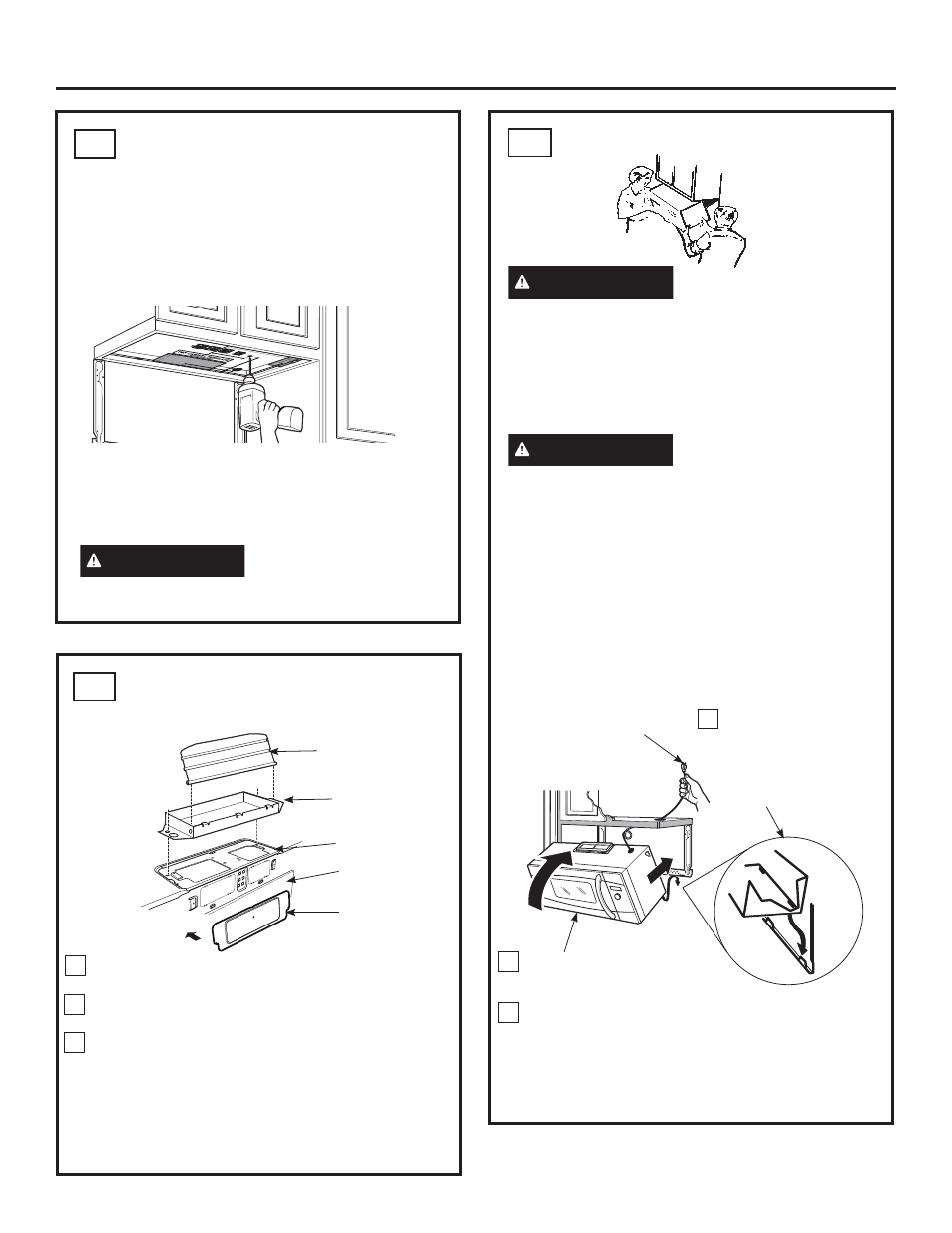

Instrucciones de instalación
ENSAMBLAJE E INSTALACIÓN
DEL ADAPTADOR A3
USE LA PLANTILLA DEL
GABINETE SUPERIOR PARA
LA PREPARACIÓN DEL
GABINETE SUPERIOR
Deberá perforar agujeros para los tornillos de apoyo
superiores, un agujero suficientemente grande
para que el cable eléctrico quepa, y un recorte lo
suficientemente grande como para que el adaptador
de escape pueda ser introducido.
A2
• Lea las instrucciones sobre la PLANTILLA DEL
GABINETE SUPERIOR.
• Péguelo debajo del gabinete superior.
• Taladre los agujeros, siguiendo las instrucciones
en la PLANTILLA DEL GABINETE SUPERIOR.
PRECAUCIÓN
Use gafas de seguridad
cuando perfore los agujeros en el fondo del
gabinete.
Coloque el horno en su posición vertical, con la
parte superior hacia arriba.
Inserte las orejillas en cada lado del regulador de tiro
en los agujeros en el interior posterior del adaptador.
Pegue el adaptador de escape al plato
calefactor con los dos tornillos de bronce que le
proporcionamos.
Cerciórese de que el regulador de tiro gira
fácilmente antes de montar el horno.
Deberá hacer ajustes para asegurarse de que existe
alineación apropiada con el sistema de conductos
de su casa después de la instalación del horno.
1
2
3
3
2 Gire el frente del horno contra
el fondo del gabinete.
1
CÓMO MONTAR EL HORNO A4
Inserte un tornillo de autoalineación a través del
agujero central superior del gabinete. Asegure
el horno temporalmente girando el tornillo por lo
menos dos vueltas completas después de que las
roscas hayan agarrado. (Luego quedarán totalmente
apretadas).
NOTA: Cuando se
encuentre montando el
horno, enrosque el cable
eléctrico a través del agujero
en el fondo del gabinete
superior. Manténgalo tenso
a través de los Pasos del
1–3. No pellizque el cable ni
tire del horno por el cable.
Levante el horno,
inclínelo hacia adelante,
y enganche las ranuras
en el extremo inferior
posterior en dos orejillas
inferiores del plato de
montaje.
PRECAUCIÓN
A fin de evitar el riesgo
de lesión personal (lesión en la espalda u
otras lesiones debido a peso excesivo del
horno de microondas) o daños sobre el
producto, deberá contar con la ayuda de
dos personas para instalar este horno de
microondas
.
IMPORTANTE: No tome ni use la manija durante la
instalación.
ADVERTENCIA
Riesgo de Descarga
Eléctrica. Puede ocasionar lesiones o la muerte:
si instala la unidad con encimeros de metal,
cubra el agujero del extremo del cable de
suministro de corriente con aislante para el
cable del suministro de corriente.
IMPORTANTE: Si no se usan bloqueadores de
filtro, se podrán producir daños en la caja debido al
ajuste excesivo de los tornillos.
Regulador de
tiro
Parte posterior
del horno
Placa de
cubierta
Adaptador
de escape
Plato del
calefactor
