Exigences d’emplacement

IMPORTANT :

Observer les dispositions de tous

les codes et règlements en vigueur.

Respecter les dimensions indiquées pour les ouvertures

à découper dans les placards. Ces dimensions prennent

en compte les dégagements de séparation nécessaires.

L’espace d’installation doit permettre la formation d’une

enceinte complète autour de la partie encastrée du four.

Une source d’électricité avec liaison à la terre est nécessaire.

Voir la section “Spécifications électriques”.

Le boîtier de raccordement doit être situé à moins de 3"

(7,6 cm) au-dessous de la surface de support lorsque

le four est installé dans un placard mural. Un trou de

diamètre 1" (2,5 cm) ou plus doit avoir été percé dans

l’angle arrière gauche ou droit de la surface de support

pour le passage du câble d’alimentation de l’appareil

jusqu’au boîtier de connexion.

REMARQUE :

Pour l’installation sous un plan de travail,

on recommande que le boîtier de connexion soit situé dans

le placard adjacent, à droite ou à gauche. Dans le cas de

l’installation du boîtier de connexion sur le mur arrière,

derrière le four, le boîtier de connexion doit être encastré

et placé au centre de la partie supérieure du placard.

La surface de support du four doit être robuste, horizontale

et en affleurement avec le bas de l’ouverture découpée

dans le placard.

Le plancher doit pouvoir supporter le poids d’un four simple

de 154 lb (70 kg) pour les modèles de 30" (76,2 cm).

Le plancher doit pouvoir supporter le poids d’un four double

de 288 lb (131 kg) pour les modèles de 30" (76,2 cm).

IMPORTANT :

Afin d’éviter d’endommager les placards,

consulter le constructeur de la maison ou le fabricant des

placards pour déterminer si les matériaux utilisés peuvent

subir un changement de couleur, une déstratification ou

d’autres dommages. Ce four a été conçu conformément

aux exigences des normes UL et CSA International et

respecte les températures maximales permises de 194°F

(90°C) pour les placards en bois.

Installation sous un plan de travail (avec table de cuisson

installée au-dessus) :

Les fours homologués pour ce type d’installation comportent

une étiquette d’homologation placée sur le dessus. Consulter

“Four installé sous la table de cuisson - Dimensions pour

l’ouverture à découper” (document distinct).

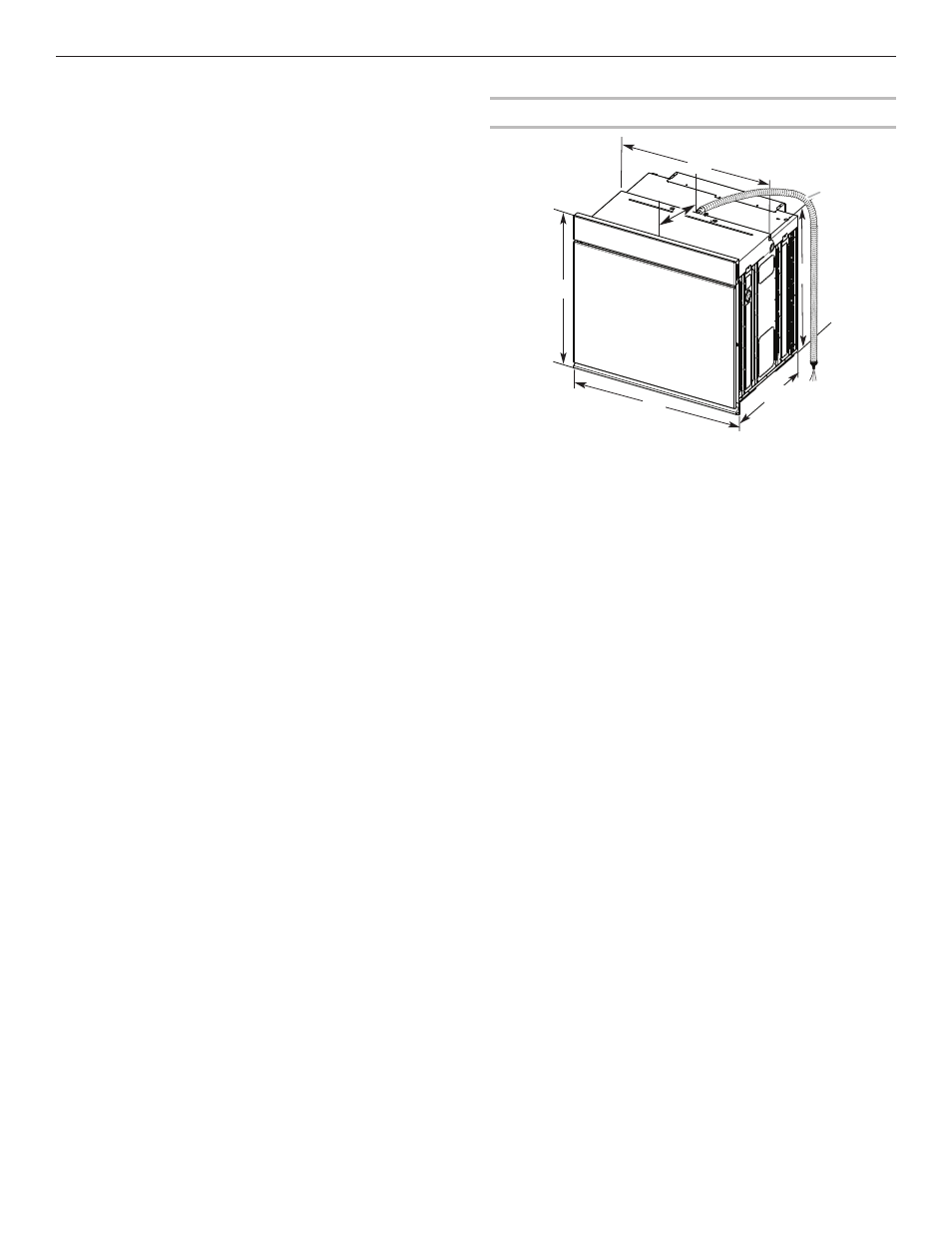

Dimensions du produit - Fours simples

B

D

E

A

C

G

F

A. Hauteur hors-tout 29

7

/

8

" (75,8 cm) max.

B. Largeur d’encastrement 28

7

/

16

" (72,2 cm) max.

C. Hauteur d’encastrement 27

3

/

16

" (69 cm)

D. Profondeur d’encastrement 23

1

/

4

" (59,1 cm)

E. Largeur hors-tout 30" (76,2 cm)
F. 12" (30,5 cm) de l’arrière du tableau de commande

jusqu’à l’extrémité avant du serre-câble

G. 48" (121,9 cm) de longueur du conduit flexible
