24
2. Retirer le pied de la cale d’espacement avant droite
en ôtant la vis n° 8-18 x 3 /
8
".
REMARQUE: Ne pas retirer la cale d’espacement.
3. Faire pivoter le pied à 90° de façon à ce que le côté
court du pied soit orienté vers le sommet du four.
4. Réinstaller le pied de la cale d’espacement à l’aide
de la vis n° 8-18 x 3 /
8
" précédemment retirée.
5. Enlever, faire pivoter et réinstaller les pieds installés
au niveau avant gauche, arrière droit et arrière gauche
du four en suivant la même méthode.
6. À l’aide d’au moins deux personnes, placer le four
en position verticale.
7. Passer à la section “Raccordement électrique”.
Fours doubles
En modifiant le positionnement des pieds du four, on peut
installer un four double dans une cavité d’encastrement
d’une hauteur comprise entre 48 7 /
8
" et 52 3 /
16
" (124,1 cm et
132,6 cm). Consulter les instructions suivantes pour adapter
la position des pieds à la taille de la cavité d’encastrement.
La hauteur de la cavité d’encastrement est comprise
entre 48 7 /
8
" et 50 7 /
16
" (124,1 cm et 128,1 cm)
Il n’est pas nécessaire d’installer les pieds du four. Le four
a été correctement configuré à sa sortie d’usine.
REMARQUE: Ne pas retirer les cales d’espacement.
Passer à la section “Raccordement électrique”.
La hauteur de la cavité d’encastrement est comprise
entre 50 1 /
2
" et 51 1 /
8
" (128,2 cm et 129,9 cm)
1. À l’aide d’au moins 2 personnes, placer le four sur
sa partie arrière, sur une surface couverte.
A
B
C

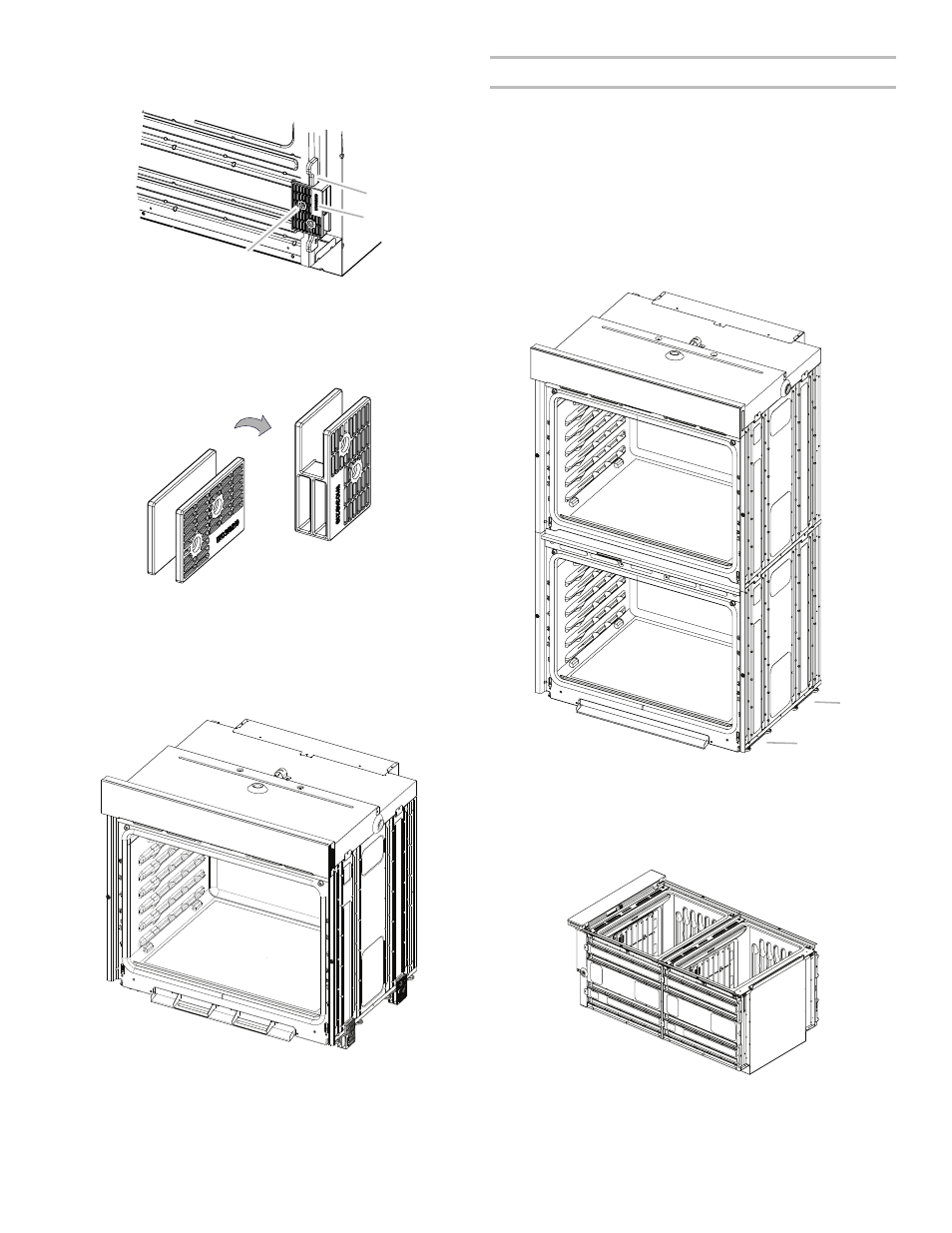

A. Cale d’espacement
B. Pied
C. Vis n° 8-18 x
3 /
8
"
A
A
A. Cales d’espacement
