20
Spécifications électriques
Si on utilise un conducteur distinct de liaison à la terre lorsque
les codes le permettent, il est recommandé qu’un électricien
qualifié vérifie que la liaison à la terre et le calibre pour fils
sont conformes aux codes locaux.
En cas de doute quant à la qualité de la liaison à la terre
du four, consulter un électricien qualifié.
Ce four doit être raccordé à un système permanent,
métallique de câblage relié à la terre.
S’assurer que la connexion électrique et le calibre des fils
sont appropriés et conformes au National Electrical Code,
aux normes ANSI/NFPA 70 - dernière édition, ou aux normes
CSA C22.1-94, au Code canadien de l’électricité, Partie 1
et C22.2 N° O-M91 - dernière édition, et à tous les codes
et règlements locaux.
Pour obtenir un exemplaire de la norme des codes
ci-dessus, contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement électrique
Pour installer le four correctement, il faut établir le type
de raccords électriques que l’on utilisera et suivre les
instructions indiquées ici.
■
Le four doit être alimenté par une source d’électricité
appropriée (caractéristiques de tension et fréquence
spécifiées sur la plaque signalétique). La plaque
signalétique est située sous le tableau de commande
pour les fours simples et sous le tableau de commande
de la cavité supérieure du four pour les fours doubles.

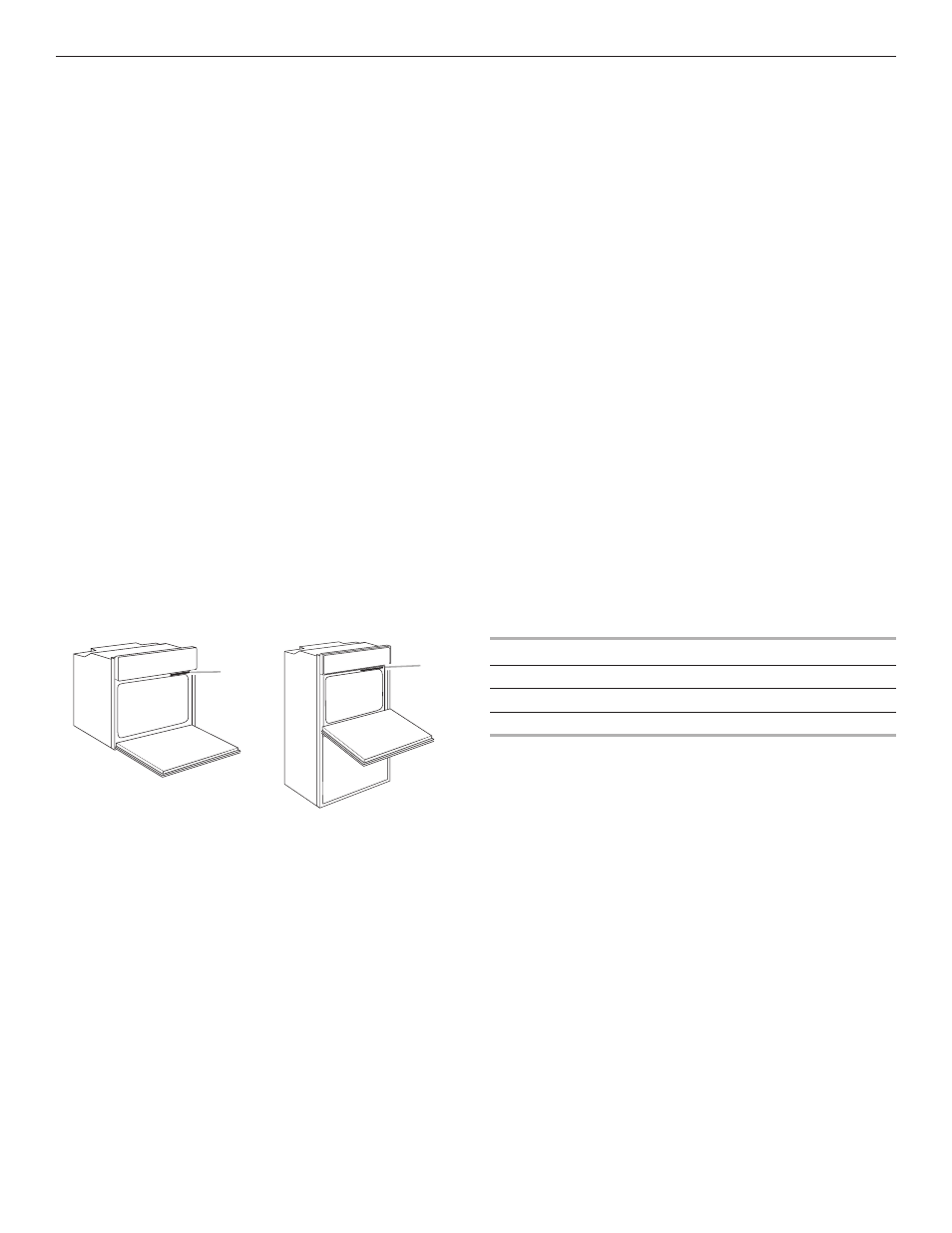

Voir l’illustration ci-dessous.
A
A
Four simple
A. Plaque signalétique
Four double
A. Plaque signalétique
■
Un modèle de 7,3 à 9,6 kW/240 volts (5,4 à 7,4 kW/208 volts)
doit être alimenté par un circuit indépendant de 40 A.
Un modèle de 4,8 kW ou moins à 240 volts (3,6 kW
ou moins à 208 volts) doit être alimenté par un circuit
indépendant de 20 A.
■
On recommande d’utiliser un disjoncteur.
■
Raccorder l’appareil directement au coupe-circuit avec
fusible ou au disjoncteur par un câble à conducteur de
cuivre et gaine métallique flexible ou gaine non métallique
(avec conducteur de liaison à la terre). Voir la section
“Raccordement électrique”.
■
Le câble blindé flexible du four doit être connecté
directement dans le boîtier de connexion.
■
Protéger par fusible les deux extrémités de la ligne.
■
Ne pas couper le conduit. La longueur du conduit
fournie est destinée à faciliter l’entretien du four.
■
L’installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
■
Si le domicile est équipé d’un câblage en aluminium,
suivre les instructions suivantes :
1. Connecter une section de câble en cuivre massif
aux extrémités des conducteurs souples.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l’aluminium.
Appliquer la procédure recommandée par le fabricant
des connecteurs. La connexion aluminium/cuivre doit être
conforme aux codes locaux et aux pratiques de câblage
acceptées par l’industrie.
Pour connaître les spécifications de puissance pour les modèles
JJW3430D et JJW3830D, se référer au tableau suivant.
240 VCA 208 VCA
Modèle kW Amps kW Amps
JJW3430D 4,2 18,3 3,2 16,1
JJW3830D 8,4 36,6 6,4 32,1
